6.4 Freiräume
Für einen korrekten Einsatz der Maschine sowie für eine unkomplizierte Wartung unter
Sicherheitsbedingungen ist vorgesehen, dass die Installation in einer Position ausgeführt wird, bei der die
Mindestfreiräume für die Öffnung der Maschine eingehalten werden.
6.5 Montage
Huckepack-Ausführung

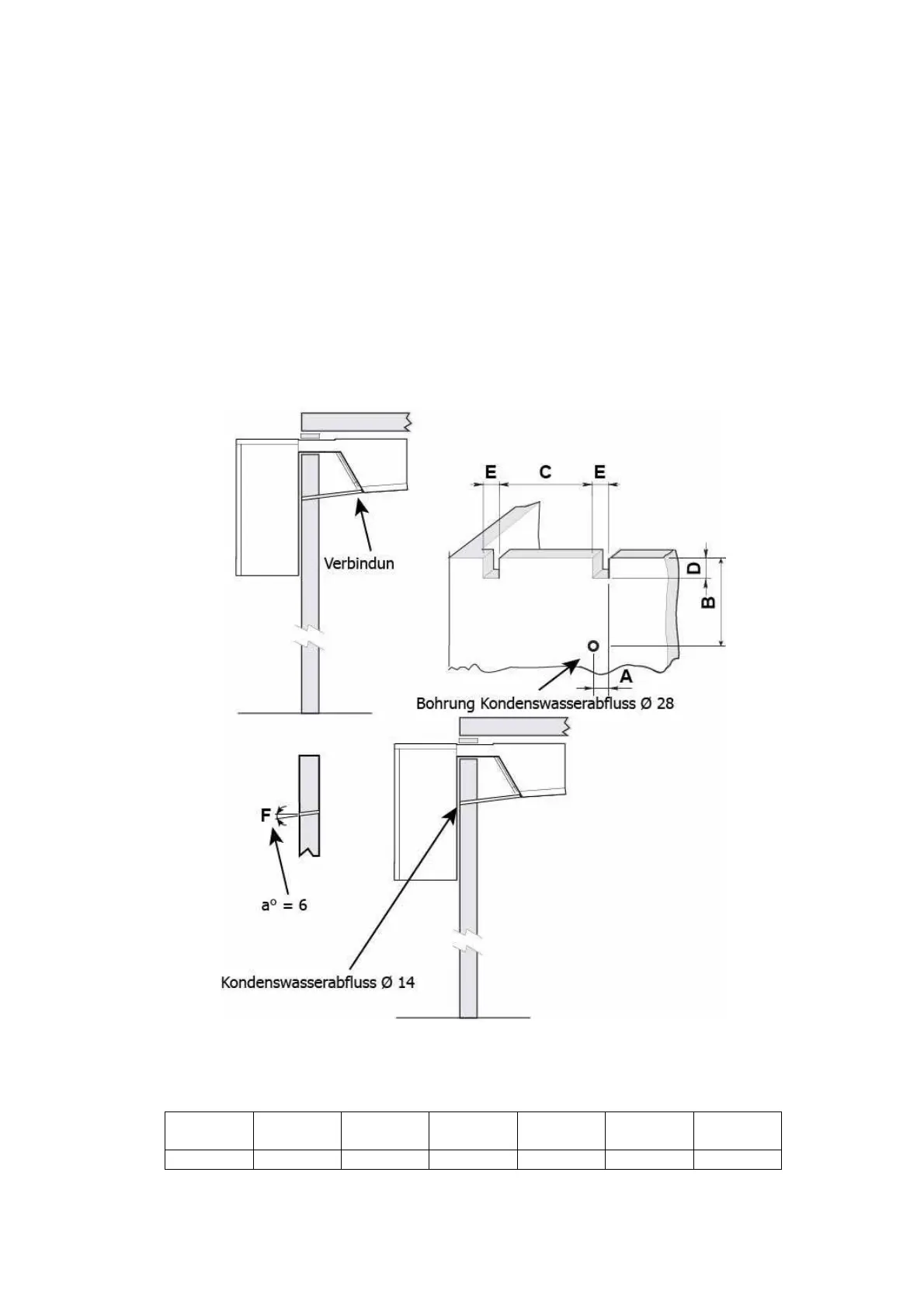

Bevor das Gerät angebracht wird, müssen erst die Ausschnitte und die Bohrlöcher in der Zelle
vorgenommen werden. Das Gerät mit den geeigneten Schrauben befestigen. Dann bringen Sie das Gerät an
der Zelle an; die Verbindung zwischen dem Ablass der Tauwasserschale des Verdampfers und dem Bohrloch in
der Wand mit dem Verbindungsstück ausführen, in das vorher der Ablasswiderstand eingeführt worden ist (nur
für Niedrigtemperaturmodelle). Befestigen Sie schließlich den Anschluss mit den beiliegenden Schrauben. Die
Bohrung in der Wand mit Isoliermaterial, Polyurethan oder Silikon füllen und eine Bohrungsabdeckung
anbringen.
A
mm
B
mm
C
mm
D
mm
E
mm
F
a°
AS1 19 316 288 83 43 6
