43

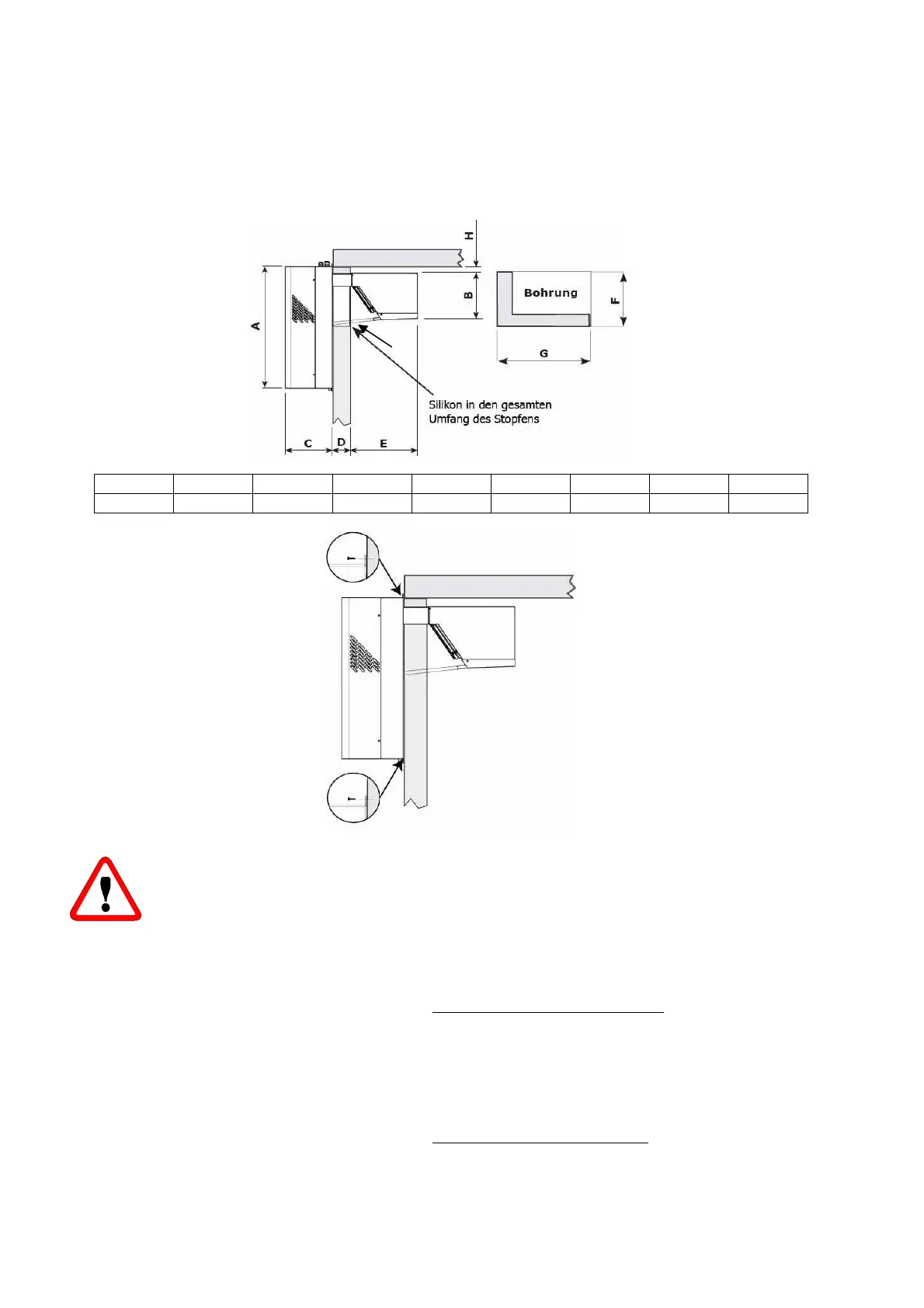

Stopfer-Ausführung (wahlweise)
A) An der Zellenwand eine Bohrung mit den passenden Abmessungen ausführen, siehe
Abbildung.
B) Die Einheit an der Zelle anbringen, indem von außen das Verdampferteil in die bereits vorher
ausgeführte Bohrung in der Zelle eingesetzt wird.
C) Das Gerät mit den entsprechenden Schrauben befestigen
A B C D E F G H
AS1 735 264 280 110 400 335 375 100
ACHTUNG
Sicherstellen, dass die Einheit und die darin enthaltenen Geräte während des
Transports nicht beschädigt wurden – dies gilt besonders für die Komponenten auf
der Tür des elektrischen Schaltschranks und für die Leitungen der Kühlanlage.
Danach die Installation an der Zelle entsprechend den Plänen durchführen; dabei muss
ganz besonders auf den elektrischen Anschluss geachtet werden.
6.6 Schutz- und Sicherheitsvorkehrungen
Der Hersteller hat folgende
mechanische Schutzvorrichtungen
vorgesehen
1. Feste seitliche und obere Schutzvorrichtungen an der Verdampfereinheit und
der Kondensierungseinheit: sie sind mit Hilfe von Klemmschrauben an der Struktur
befestigt.
2. Externe feste Schutzvorrichtungen Elektrobelüfter auf der Kondensierungs- und
Verdampfereinheit: mit Schrauben befestigt.
Der Hersteller hat folgende
elektrische Schutzvorrichtungen
vorgesehen
:
a. Automatisch funktionierende Wärmeschutzvorrichtungen Gebläse (in den
Motoren): Schutz der Elektroventilatoren vor zu hoher Stromabsorption.
b. Automatisch funktionierende Hochdruck-Druckwächter (nur für Gruppen, in
denen diese vorgesehen sind): Schutz gegen zu hohen Druck.
