3 Descrizione della macchina
Le unità della serie AS sono gruppi frigoriferi condensati ad aria o ad acqua
(optional) costruiti seguendo il concetto di unità monoblocco, sono composti da:

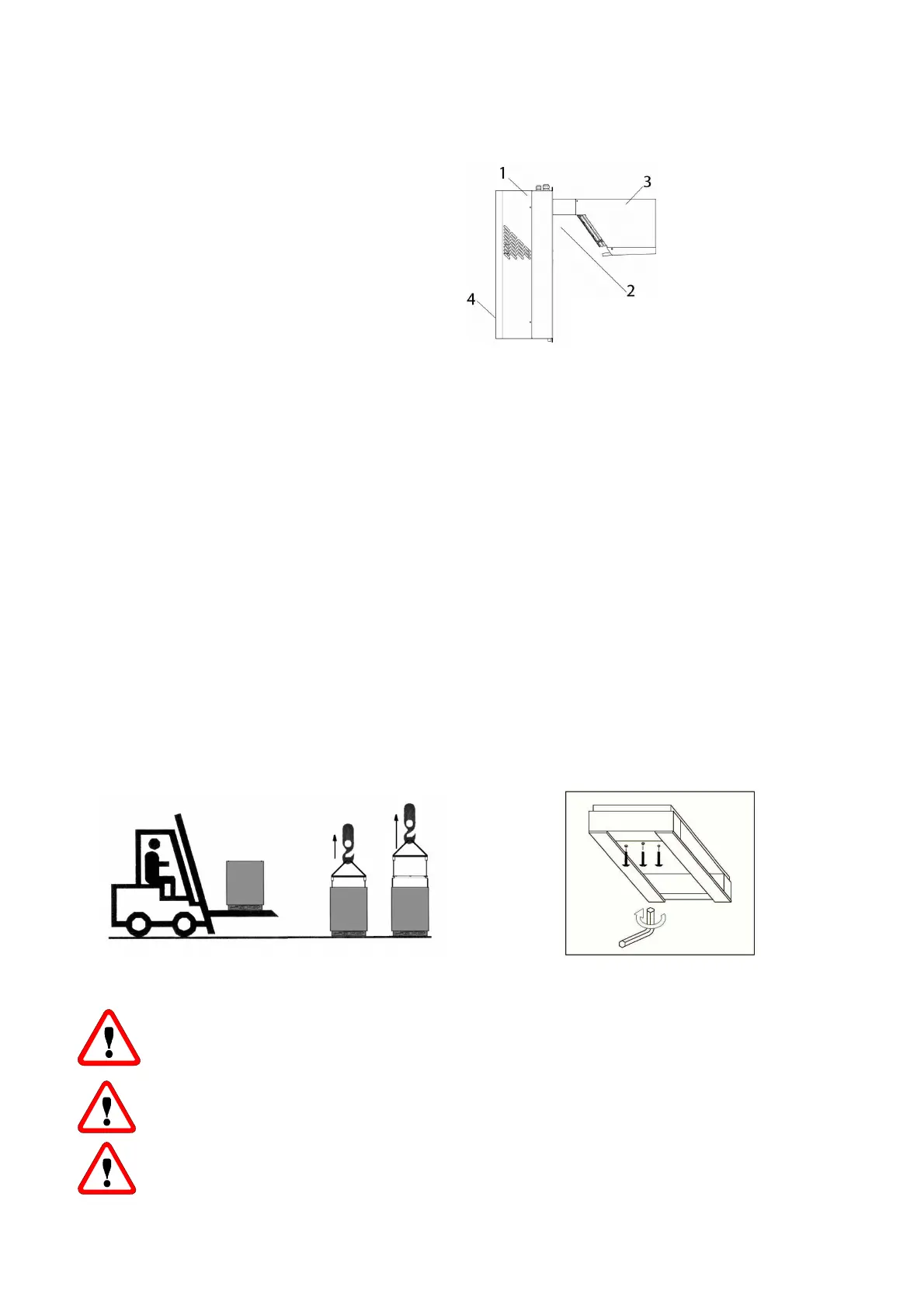

1. una unità condensante installata esternamente alla cella
2. un tampone isolante (optional) per montaggio a parete anziché
accavallato
3. una parte evaporante installata all' interno della cella.
4. un quadro elettrico di controllo e comando, posto sulla unità
condensante.
4 Funzionamento della macchina
Le unità AS, sono gruppi frigoriferi a compressione nei quali la produzione del
freddo avviene per vaporizzazione a bassa pressione in uno scambiatore termico
(evaporatore) di un fluido frigorigeno liquido, tipo HFC; il vapore così ottenuto viene
ricondotto allo stato liquido mediante compressione meccanica ad una pressione più
elevata, seguita da un raffreddamento in un altro scambiatore termico (condensatore).
Il compressore frigorifero è di tipo ermetico, a moto alternativo, alimentato dalla rete
elettrica monofase o trifase. Lo sbrinamento, per iniezione di gas caldo (standard) o
tramite resistenze elettriche (optional), avviene in modo automatico preprogrammato,
con frequenza ciclica, con possibilità di intervento anche manuale.
5 Movimentazione della macchina
La movimentazione della macchina può essere effettuata con mezzi di sollevamento e
trasporto. Svitare le viti di fissaggio per staccare il bancale dell’imballo
dall’unità (fig. A).
AVVERTENZE
Porre la massima attenzione affinchè nessuno transiti nell'area di manovra del mezzo
di sollevamento e trasporto, in modo tale da evitare qualsiasi possibilità di infortunio al
personale durante la movimentazione del carico sospeso.
Qualora la macchina venga spedita imballata in una cassa o gabbia di legno, la
movimentazione dovrà essere effettuata imbragando l'imballo in modo adeguato.
Prestare particolare attenzione affinchè la velocità di sollevamento della macchina
imballata sia tale da evitare oscillazioni con pericolo di caduta dell’unità.
6 Installazione della macchina
Fig. A
