31
6 Installation de la machine
6.1 Signalisations
Le constructeur a prévu l’apposition d’écriteaux d’avertissement et attention avec les signalisations figurant
dans le tableau récapitulatif.

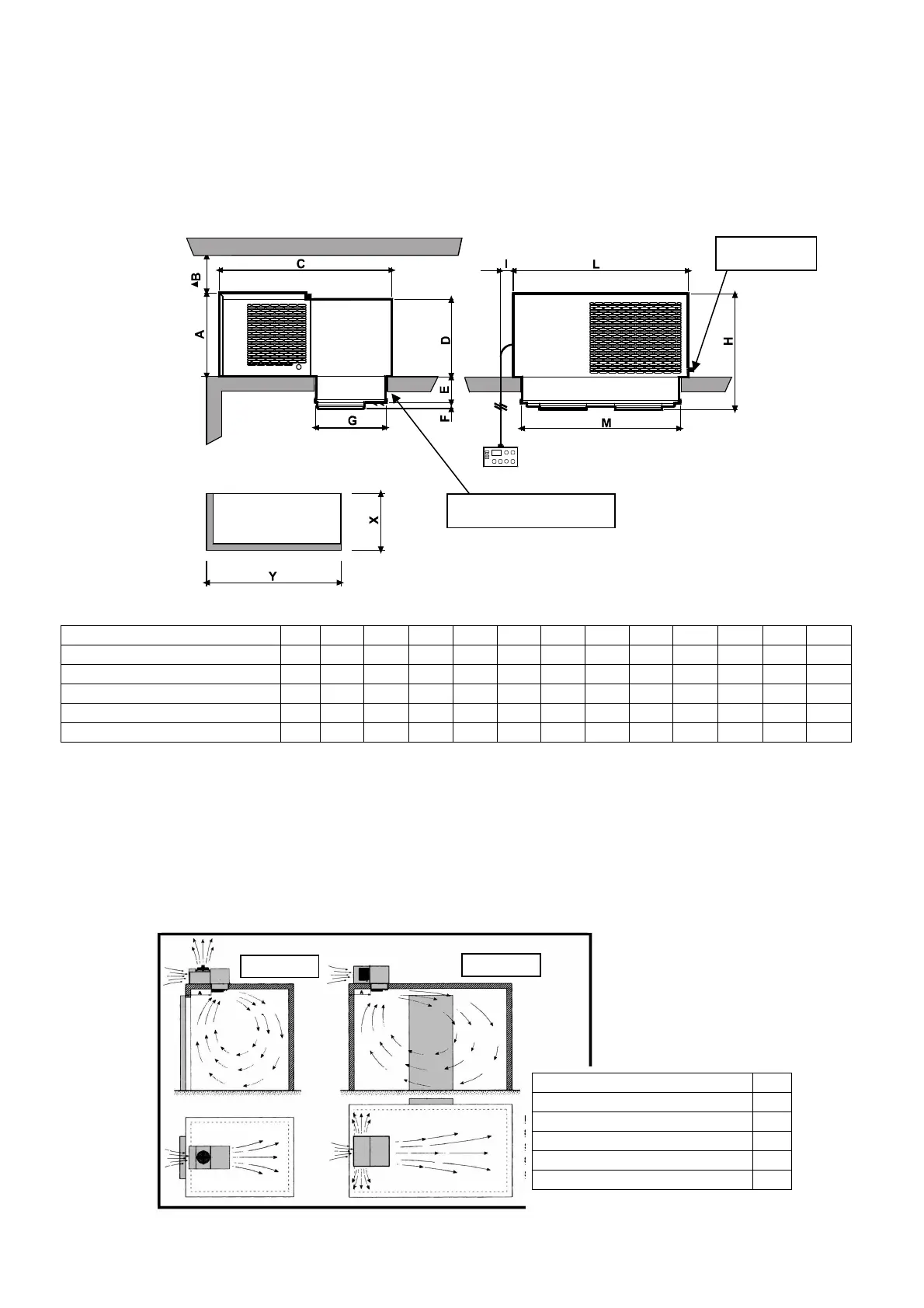

6.2 Encombrement de la machine
Mod. A B C D E F G H I L M X Y
SVN0050
378
250 784 307 120 27 301 525 60 430 350 306 355
SVN1060-N1075 / SVK1120-K1170
357
250 719 340 122 28 332 506 60 620 545 337 550
SVN2100-N2122-N2120 / SVK2220
390
250 809 360 122 28 332 540 60 820 745 337 750
SVN3150-N3200 / SVK3250-K3300
427
250 929 410 122 98 452 645 60 820 745 456 750
SVN4250-N4300 / SVK4450-K4500
542
250 1046
520 122 98 452 785 60 1075
1000
458 1005
6.3 Mise en place de la machine
Pour obtenir un fonctionnement optimal de l'unité nous conseillons de :
A) Placer la machine dans une pièce ayant un bon rechange d'air et éloignée de sources de forte chaleur.
B) Ouvrir la chambre le moins possible.
C) S'assurer que l'unité ait la possibilité d'une bonne aspiration et d'une expulsion de l'air toute aussi bonne.
D) Brancher au dégagement de l'eau de condensation se trouvant sur la partie inférieure de l'unité, un tuyau
pour l'évacuation de l'eau.
N.B.: Les unités SV sont équipées d’un système d'évaporation de l'eau de condensation, le tuyau
d’évacuation n’est qu’une précaution en cas d'anomalies de fonctionnement ou d'utilisation.
Inject silicone on the whole
conveyor perimeter
Condensate drain
line D. 10
Mod. A
SVN0050
378
SVN1060-N1075 / SVK1120-K1170
357
SVN2100-N2122-N2120 / SVK2200
390
SVN3150-N3200 / SVK3250-K3300
427
SVN4250-N4300 / SVK4450-K4500
542
Solution 1
Solution 2
