44
6.4 Freiräume
Für einen korrekten Einsatz der Maschine sowie für eine unkomplizierte Wartung unter
SicherheitSVedingungen ist vorgesehen, dass die Installation in einer Position ausgeführt wird, bei der die
Mindestfreiräume für die Öffnung der Maschine eingehalten werden.

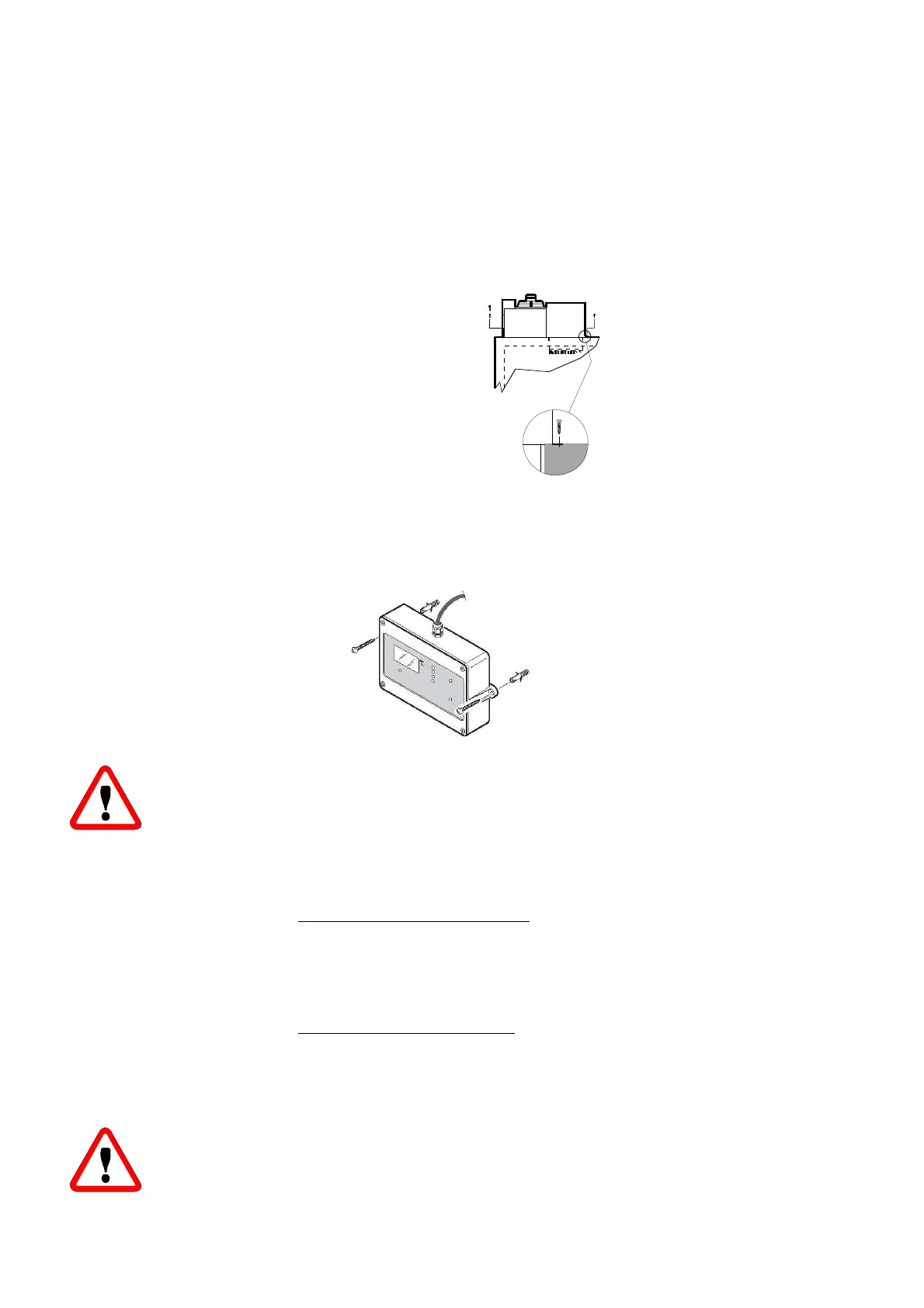

6.5 Montage
A) An der Zellenwand eine Bohrung mit den passenden Abmessungen ausführen, siehe Abbildungen vorher.
Die Einheit an der Zelle anbringen, indem von außen das Verdampferteil in die bereits vorher ausgeführte
Bohrung in der Zelle eingesetzt wird.
B) Das Gerät mit den entsprechenden Schrauben befestigen
6.6
Befestigung der Fernschalttafel:
Den Boden der Fernschaltafel an der ausgewählten Wand befestigen, indem die bereits vorhandenen
Bohrlöcher benutzt werden. Die Fernschalttafel muss vertikal angebracht werden. Das Anschlusskabel zwischen
Fernschalttafel und Einheit anbringen und darauf achten, dass es nicht neben anderen Kabeln der
Anlage liegt.
ACHTUNG
Sicherstellen, dass die Einheit und die darin enthaltenen Geräte während des Transports
nicht beschädigt wurden – dies gilt besonders für die Komponenten auf der Tür des
elektrischen Schaltschranks und für die Leitungen der Kühlanlage. Danach die Installation
an der Zelle entsprechend den Plänen durchführen; dabei muss ganz besonders auf den
elektrischen Anschluss geachtet werden.
6.7 Schutz- und Sicherheitsvorkehrungen
Der Hersteller hat folgende
mechanische Schutzvorrichtungen
vorgesehen
1. Feste seitliche und frontale Schutzvorrichtungen an der Verdampfereinheit und der
Kondensierungseinheit: sie sind mit Hilfe von Klemmschrauben an der Struktur befestigt.
2. Externe feste Schutzvorrichtungen Elektroventilatoren auf der Verdampfereinheit: mit Schrauben
befestigt.
Der Hersteller hat folgende
elektrische Schutzvorrichtungen
vorgesehen
:
a. Automatisch funktionierende Wärmeschutzvorrichtungen Gebläse (in den Motoren): Schutz der
Elektroventilatoren vor zu hoher Stromabsorption.
b. Automatisch funktionierende Hochdruckwächter (nur für Gruppen, in denen diese vorgesehen sind):
Schutz gegen zu hohen Druck.
HINWEISE
Die Schutzvorrichtungen wurden vom Hersteller zum Schutz des Bedieners während der
Durchführung seiner Arbeit angebracht
