Technoblock SVN0050 - Page 55

55
6 Instalación del equipo
6.1 Indicaciones
El Fabricante ha aplicado el uso de etiquetas de advertencia con las indicaciones recogidas en la tabla
resumen.

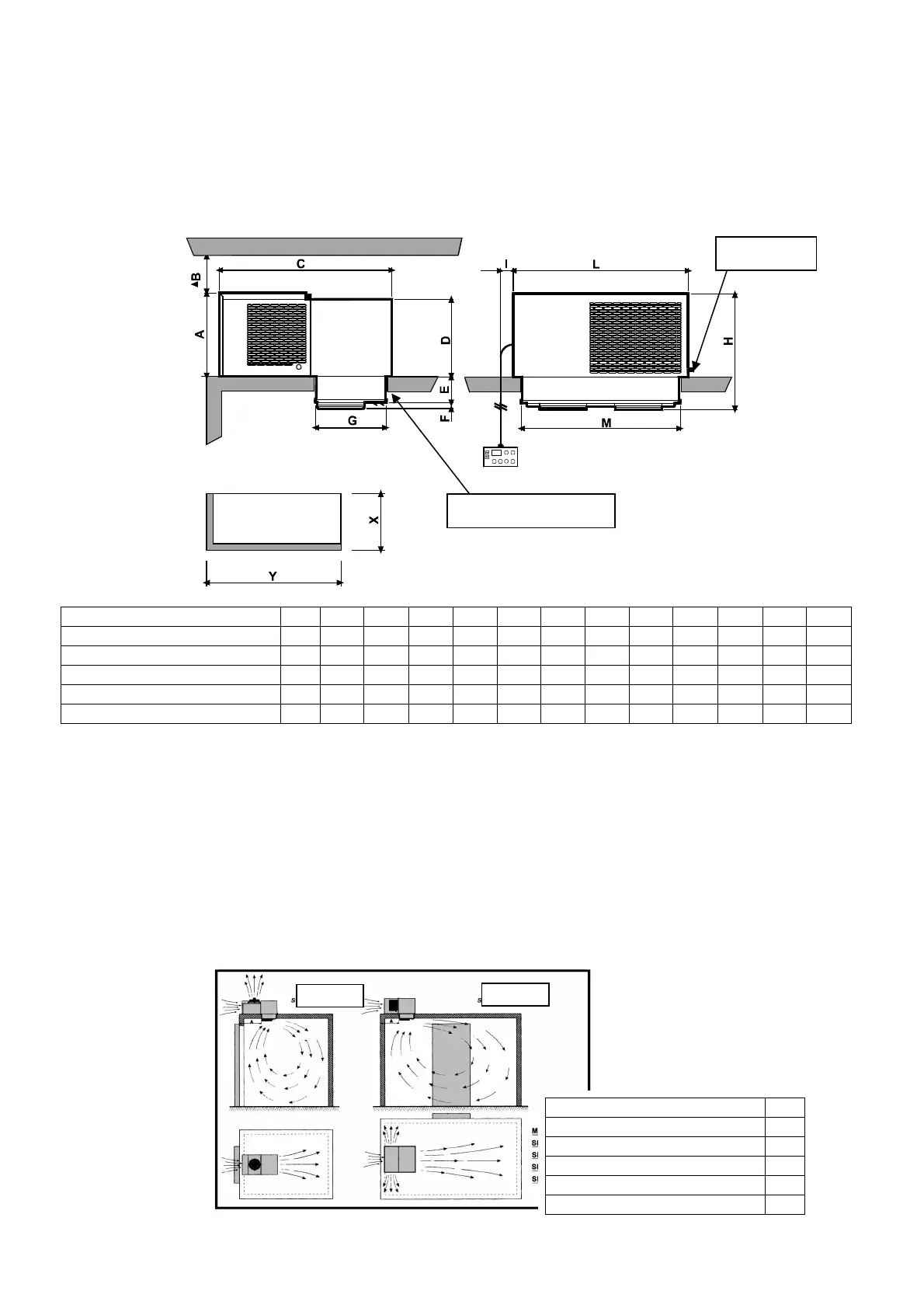

6.2 Dimensiones del equipo
Mod. A B C D E F G H I L M X Y
SVN0050
378 250 784 307 120 27 301 525 60 430 350 306 355
SVN1060-N1075 / SVK1120-K1170
357 250 719 340 122 28 332 506 60 620 545 337 550
SVN2100-N2122-N2120 / SVK2220
390 250 809 360 122 28 332 540 60 820 745 337 750
SVN3150-N3200 / SVK3250-K3300
427 250 929 410 122 98 452 645 60 820 745 456 750
SVN4250-N4300 / SVK4450-K4500
542 250 1046 520 122 98 452 785 60 1075 1000 458 1005
6.3 Colocación del equipo
Para obtener el mejor funcionamiento posible del equipo le aconsejamos que:
A) Coloque el equipo en un entorno que disponga de un buen cambio de aire y lejos de fuentes excesivas de
calor.
B) Abra la cámara lo mínimo indispensable.
C) Cerciórese de que el equipo cuenta con una buena aspiración, así como de una buena expulsión del aire
movido.
D) Conecte un tubo para la evacuación del agua en el desagüe del agua de condensación, situado en la parte
inferior del equipo.
N.B.: Las unidades SV disponen de un sistema de evaporación del agua
de condensación, el desagüe es solo una precaución en caso de anomalías de funcionamiento o de uso.
Solución 1
Inject silicone on the whole
conveyor perimeter
Condensate drain
line D. 10
Mod. A
SVN0050
378
SVN1060-N1075 / SVK1120-K1170
357
SVN2100-N2122-N2120 / SVK2200
390
SVN3150-N3200 / SVK3250-K3300
427
SVN4250-N4300 / SVK4450-K4500
542
Solución 2
