7
6.4

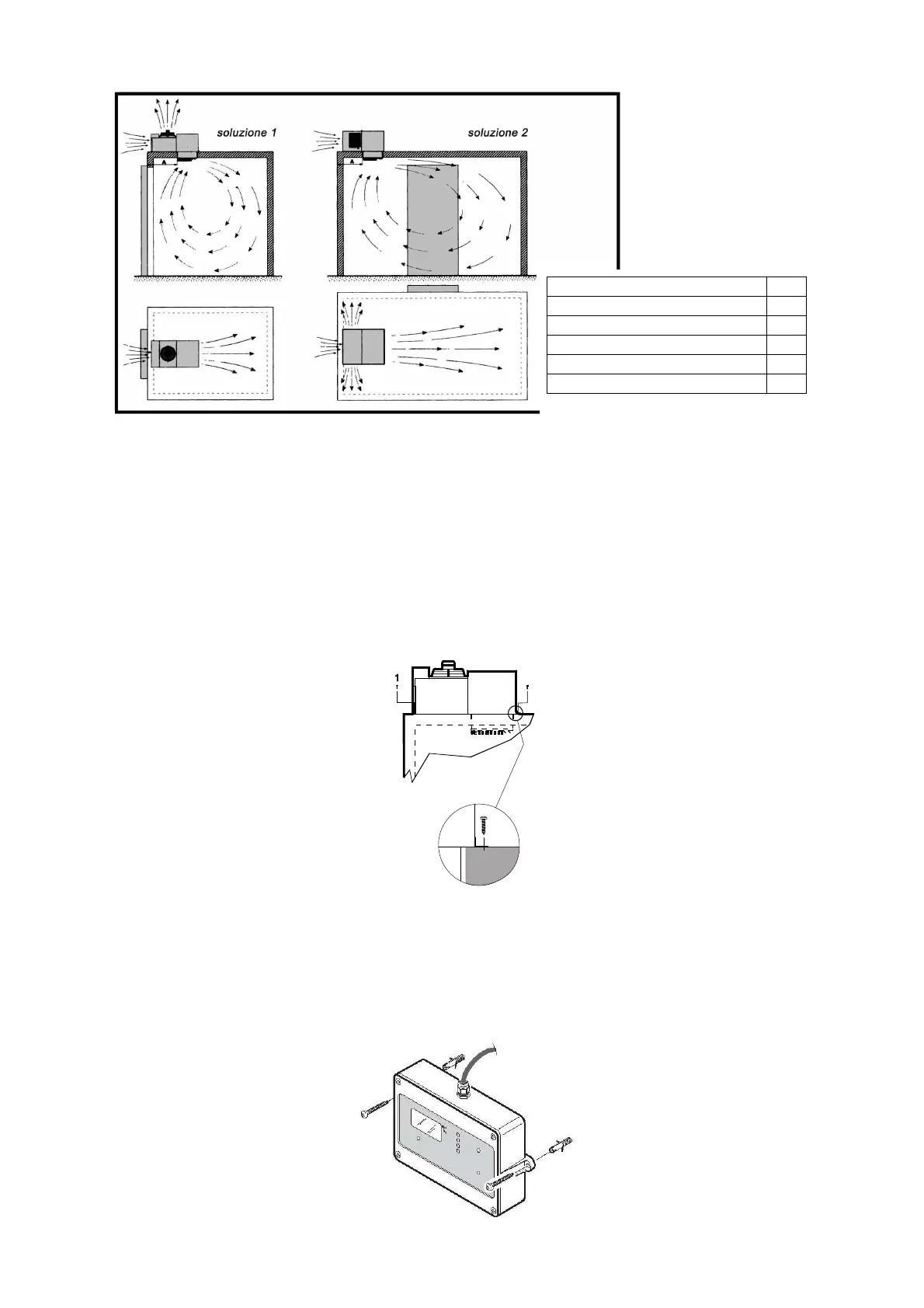

Spazi liberi di rispetto
Al fine di consentire un uso corretto della macchina e permettere un'agevole manutenzione della stessa, in
condizioni di sicurezza, si prevede che l'installazione avvenga in una posizione che rispetti gli spazi liberi minimi per
l'apertura della macchina
6.5 Montaggio
Praticare un foro, sulla parete della cella, di dimensioni idonee, vedi figure precedenti
A) Posizionare l’unità sulla cella infilando dall’esterno la parte evaporante nel foro cella preventivamente
predisposto.
B) Fissare l’unità con le apposite viti
6.5
Fissaggio del pannello remoto:
Fissare il fondo del pannello remoto alla parete prescelta, utilizzando i fori esistenti, avendo cura di
mantenere una posizione verticale.
Sistemare il cavo di collegamento tra pannello ed unità avendo cura di non affiancarlo ad altri cavi esistenti
nell'impianto.
Mod. A
SVN0050
378
SVN1060-N1075 / SVK1120-K1170
357
SVN2100-N2122-N2120 / SVK2200
390
SVN3150-N3200 / SVK3250-K3300
427
SVN4250-N4300 / SVK4450-K4500
542
