71
Com a unidade do GAMMA "K" (Baixa temperatura) é equipado com um cabo para conexão aquecedor porta. Esta
ligação deve ser feita usando um fusível dimensionado para aquecedor porta utilizada.
A unidade também é equipada com cabo para ligação da luz e sala de luz (uma célula lâmpada deve ter uma
tensão de 230 volts e 100 watts de potência máxima)
CUIDADO
Não ligue fio porta, a luz da sala ou aquecedor porta para 230 volts linha. As placas
fixadas para cada ponto de conexão do cabo de executar.
AVISO
A evental substituição das partes elétricas defeituosas poderá ser realizado
exclusivamente por pessoal qualificado.
A conexão elétrica tem que ser realizada por uma pessoa competente.
7.2
Conexão hidráulica (condensador de água)
Esta ligação só é necessário se ocorrer condensação ea água devem ser efectuadas respeitando as
placas de entrada e saída de água realizada tubos que ligam vicinananza . Tenha em mente que os tubos usados
para esta conexão de cluster não deve ser menor em diâmetro do que os colocados na unidade e que a pressão
mínima para uma boa circulação de água deve ser de pelo menos 1 bar .
8 Comandos elétricos

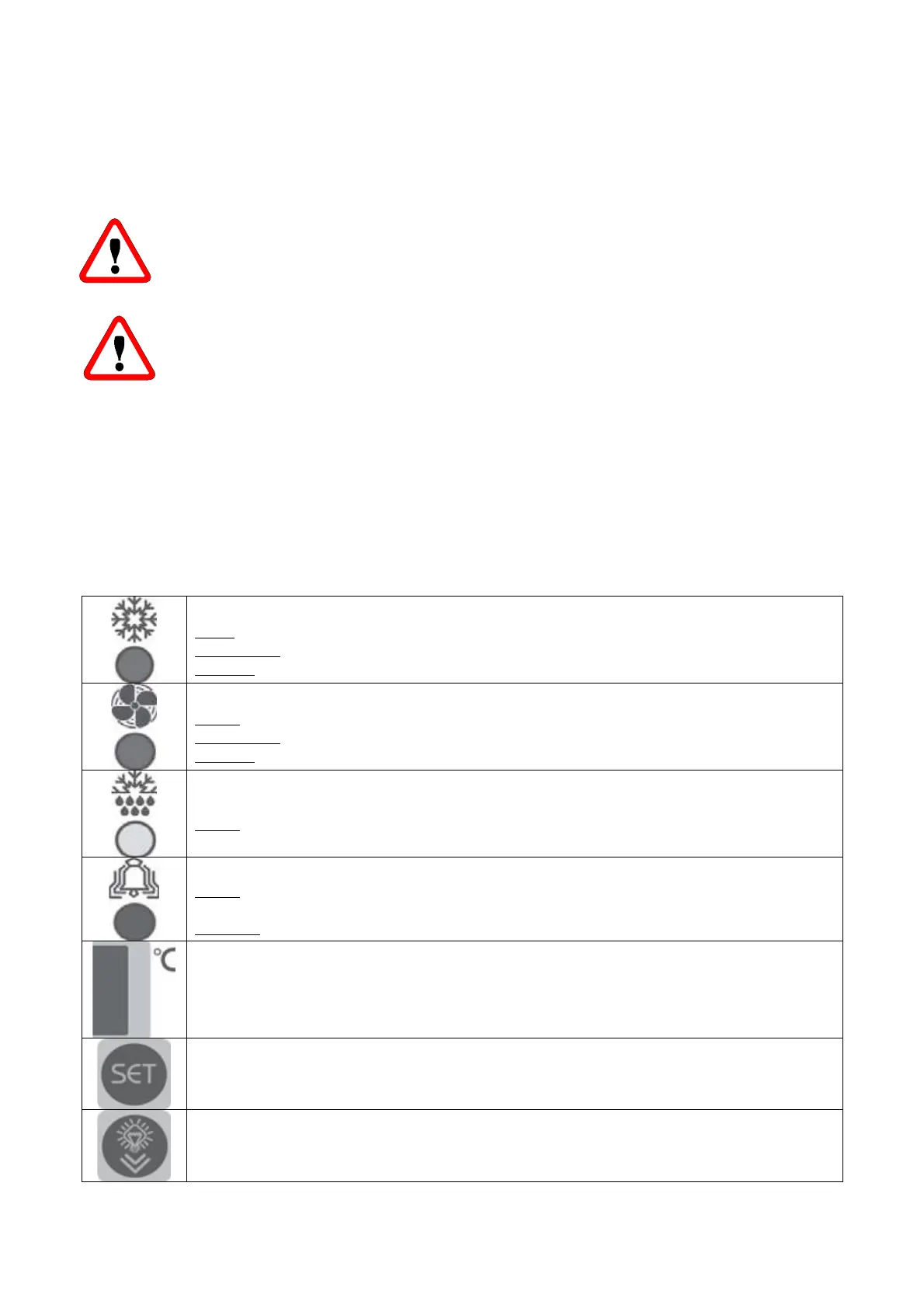

8.1 Painel de Comandos e Controlo
PILOTO de control (VERDE)
Aceso: o compressor está a funcionar, o equipamento produz frio.
Intermitente: o compressor encontra-se em fase de espera para arranque.
Apagado: o compressor está parado, a temperatura da câmara chegou ao valor configurado.
PILOTO de control (VERDE)
Aceso: O ventilador do evaporador está a funcionar.
Intermitente: O ventilador do evaporador encontra-se em fase de espera para o arranque.
Apagado: O ventilador do Evaporador está parado. Fase de descongelação.
PILOTO de control (AMARELO)
Aceso:Está em fase de descongelação manual ou automática
PILOTO alarma (VERMELHO)
Aceso: alarme ativo causado por: mau funcionamento de uma sonda, intervenção do
pressostáto ou a temperatura da câmara está acima de tolerância aceitável.
Apagado: Unidade em Funcionamento normal..
ECRÃ: Ao acender-se visualiza-se OFF que indica que o equipamento está apagado.
Pressionando durante 3 segundos a tecla on/off, põe-se em marcha o equipamento e
visualiza-se o valor da temperatura na câmara. Durante a programação vão aparecendo de
um em um os valores dos parâmetros reguláveis, enquanto que em fase de alarme se
visualiza um código de identificação do tipo de alarme.
Tecla « SET » : Permite regular o programa de trabalho. A fase de regulação vem indicada
pelo piloto da tecla aceso. Durante a programação permite passar de um menú para outro
superior.
Tecla “DOWN/LUZ de CÂMARA”: Em fase de programação ou de regulação do programa,
esta tecla serve para diminuir o valor configurado; além de que se utiliza para acender e
apagar a luz da câmara.
