A2c
- 594x420
15/09/2017 - Rev.04
REV.
CODICE/CODEDENOMINAZIONE
7150000001

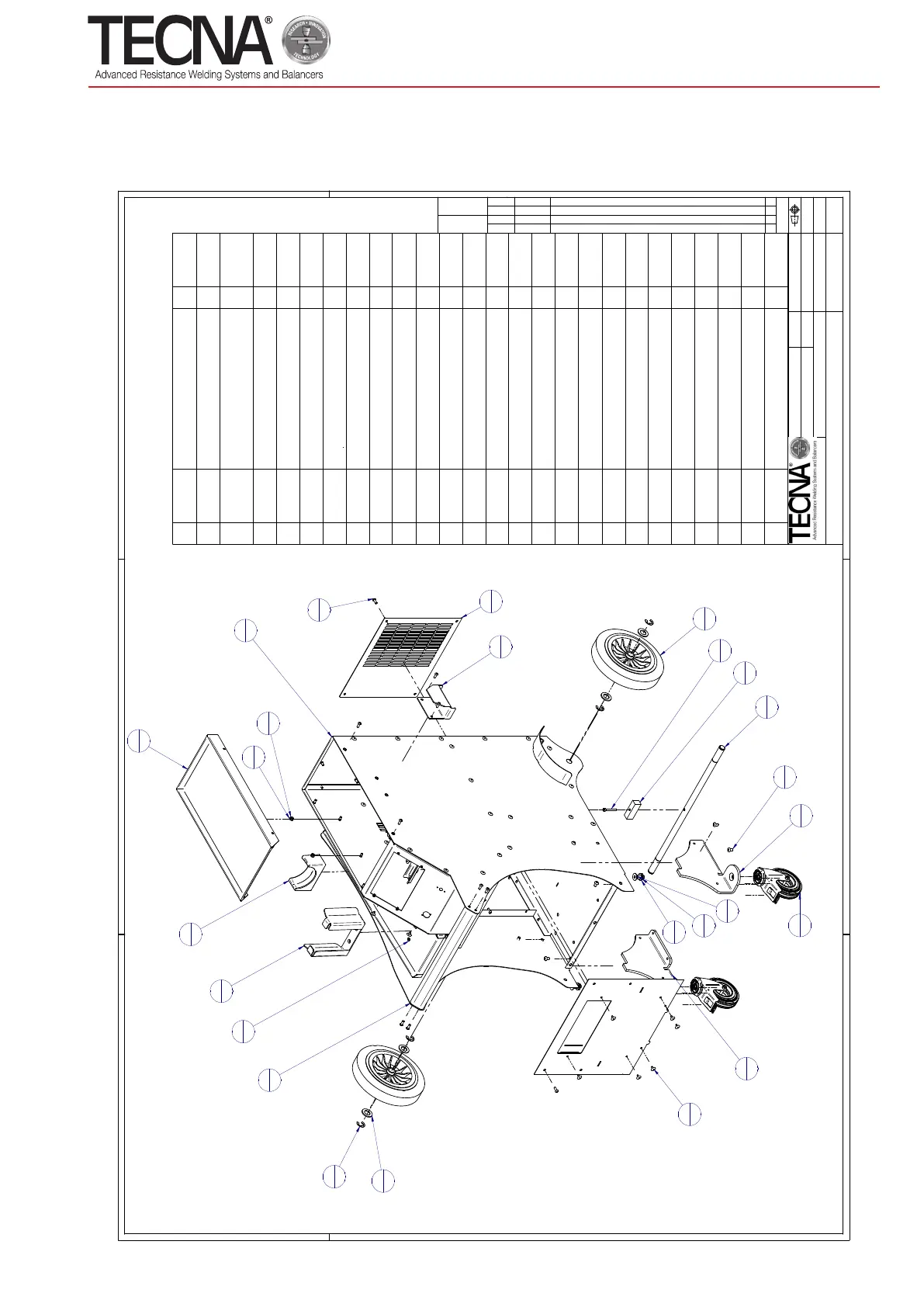

GR.CARRELLO PER 3680
RIF.DISEGNO/DRAWING NUMBER
7150000001
00
SCALA/
SCALE
SHEET N°
1 / 1
1:6
PESO /
WEIGHT
[Kg]
Via Meucci, 27 - 40024 Castel S.Pietro Terme (BO) Italy
Phone (+39) 051 6954 411·Fax (+39) 051 6954 490
VIDIMATO DA /
CHECKED
DATA /
DATE
DATA /
DATE
DISEGNATO DA /
DRAWN BY
G.RICCI
F.BRINTAZZOLI
10/12/2018
19/10/2017
DESCRIPTION
KART
SIMILE A /
SIMILAR TO
72.4 kg
DERIVATO DA /
DERIVATE FROM
Descrizione Revisione /
Revision Description
DISEGNATO DA
DRAWN BY
DATA /
DATE
N°
L'UTILIZZO LA COPI A E LA
DIVULGAZIONE, NON
AUTORIZZATA, DI QUOSTO
DOCUMENTO, O PARTE DI ESSO,
E' VIETATA IN TERMINI DI LEGGE
USE, DUPLICATION OR
DISCLOSURE, UNAUTHORIZAD,
OF THIS DOCUMENT OR
PORTION THEREOF, IS
PROHIBITED BY LAW.
Pos
.
Code Description Q.ty Rif. Disegno
1 10031 VITE TPSCE ISO10642 ZN 8.8 M6
L.012/ISO10642 SCREW ZN 8.8
2 1071060012
2 10037 RONDELLA PIANA ISO7089 ZN D.6
L.012 D.12 SP.1,6/ISO7089 FLAT
WASHER ZN
2 1601060000
3 10062 DADO AUTOBLOCCANTE UNI 7474
BASSO M6 H=6/NUT
2 10062
4 10318 VITE TBCE ISO7380 ZN 8.8 M6
L.016/ISO7380 SCREW ZN 8.8
23 1091060016
5 10336 VITE TCCE ISO4762 ZN 8.8 M6
L.045/ISO4762 SCREW ZN 8.8
1 1001060045
6 10363 DADO ESAG.B ISO4035 ZN 6S M12
L.6 ( 10363 )/ISO4035 NUT ZN 6S
2 1421120006
7 1071120035 VITE TPSCE ISO10642 ZN 8.8 M12
L.35 35 mm/ISO10642 SCREW ZN 8.8
2 1071120035
8 10748 ANELLO D'ARRESTO BENZING U
D15/RING
4 10748
9 1091080012 VITE TBCE ISO7380 ZN 8.8 M8 L.12
12 mm/ISO7380 SCREW ZN 8.8
8 1091080012
10 11063 RONDELLA PIANA ISO7089 ZN
D.20/ISO7089 FLAT WASHER ZN
4 1601200000
11 1601120000 RONDELLA PIANA ISO7089 ZN
D.12/ISO7089 FLAT WASHER ZN
2 1601120000
12 2010130001 RUOTA D.125 FORO PASSANTE
PIVOTANTE CON FRENO/WHEEL
2 2010130001
13 22480 GRUPPO RUOTA D.50 FORO
D.20/GROUP
2 22480
14 4000000358 SUPPORTO PINZA
SINGOLO/SUPPORT
1 4000000358
15 4000000370 CARRELLO ASSIEME LAMIERATI DI
STRUTTURA RIVETTATI/KART
1 4000000370
16 4000000400 CARTER - MENSOLA SUPERIORE
CHIUSURA TESTA/COVER
1 4000000400
17 4000000401 CARTER DI VENTILAZIONE
POSTERIORE CARRELLO/COVER
1 4000000401
18 4000000402 SUPPORTO RUOTA ANTERIORE
SINISTRA/SUPPORT
1 4000000402
19 4000000403 SUPPORTO RUOTA ANTERIORE
DESTRA CARRELLO/SUPPORT
1 4000000403
20 4000000405 SUPPORTO POSTERIORE PER
PINZA SU 3680/SUPPORT
1 4000000405
21 4000000410 PANNELLO ANTERIORE CHIUSURA
TESTA RIVETTATO/PANEL
1 4000000410
22 4000000411 IMPUGNATURA PER CARRELLO
3680/HANDGRIP
1 4000000411
23 4000000550 SUPPORTO ANTERIORE PER
PINZA/SUPPORT
1 4000000550
24 4000000980 BLOCCHETTO FISSAGGIO ASSALE
RUOTE POSTERIORI/BLOCK
1 4000000980
25 4000000981 BARRA PER ASSALE POSTERIORE
RUOTE CARRELLO/ROD
1 4000000981
12
2
15
1
16
1
17
1
18
1
19
1
20
1
21
1
22
1
23
1
10
4
8
4
13
2
24
1
25
1
1
2
7
2
4
23
9
8
6
2
11
2
14
1
3
2
2
2
5
1
