A2c
- 594x420
15/09/2017 - Rev.04
REV.
CODICE/CODEDENOMINAZIONE
7290000019

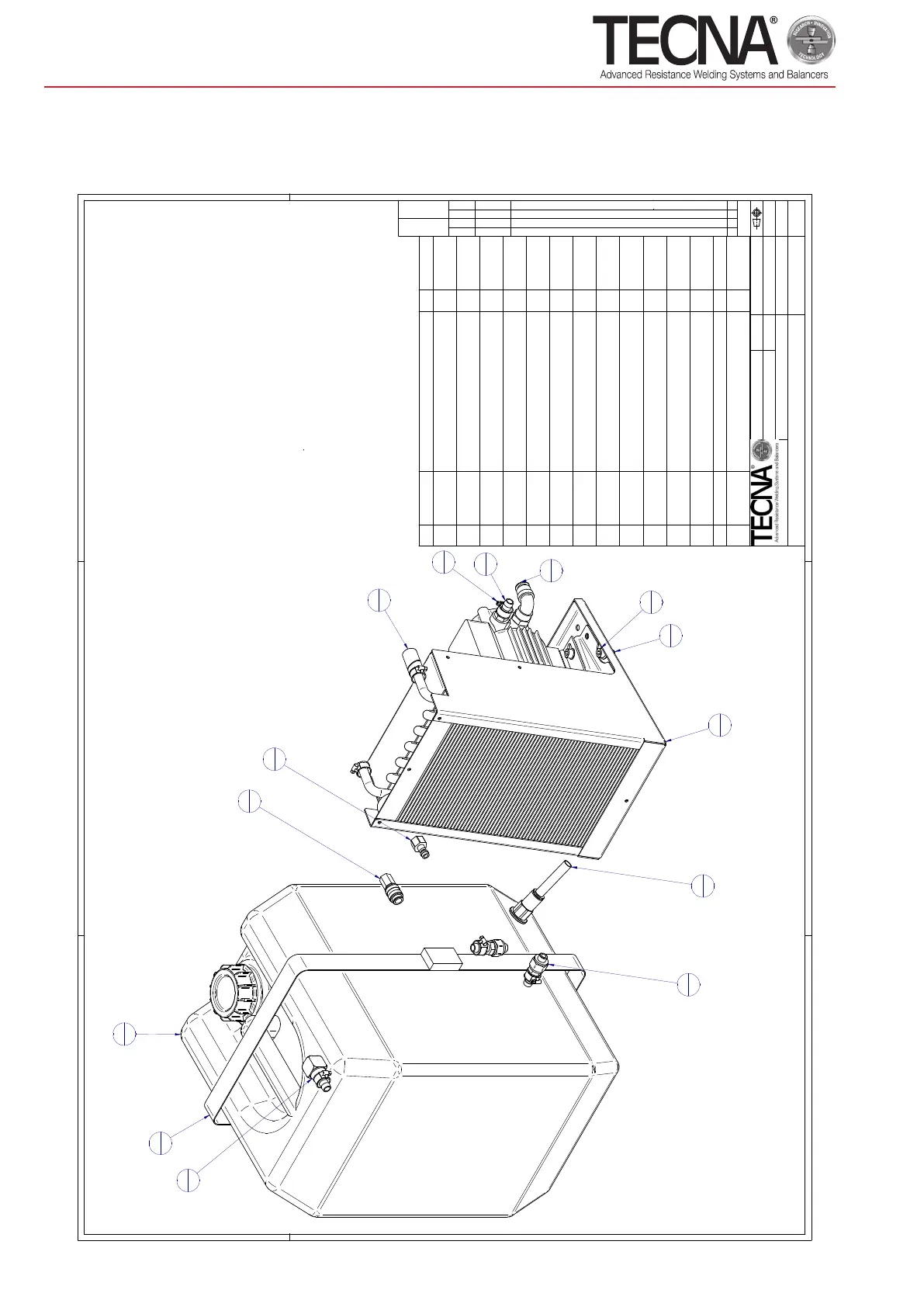

GR.IDRICO DI RAFFREDDAMENTO PER 3680
RIF.DISEGNO/DRAWING NUMBER
7290000019
00
SCALA/
SCALE
SHEET N°
1 / 1
1:2
PESO /
WEIGHT
[Kg]
Via Meucci, 27 - 40024 Castel S.Pietro Terme (BO) Italy
Phone (+39) 051 6954 411·Fax (+39) 051 6954 490
VIDIMATO DA /
CHECKED
DATA /
DATE
DATA /
DATE
DISEGNATO DA /
DRAWN BY
G.RICCI
F.BRINTAZZOLI
12/12/2018
31/01/2018
DESCRIPTION
WATER
SIMILE A /
SIMILAR TO
1124.8 kg
DERIVATO DA /
DERIVATE FROM
Descrizione Revisione /
Revision Description
DISEGNATO DA
DRAWN BY
DATA /
DATE
N°
L'UTILIZZO LA COPIA E LA
DIVULGAZIONE, NON
AUTORIZZATA, DI QUOSTO
DOCUMENTO, O PARTE DI ESSO,
E' VIETATA IN TERMINI DI LEGGE
USE, DUPLICATION OR
DISCLOSURE, UNAUTHORIZAD,
OF THIS DOCUMENT OR
PORTION THEREOF, IS
PROHIBITED BY LAW.
Pos Code Description Q.ty Rif. Disegno
1 10008 DISCO ELASTICO D. 6,2 X 14 #0,
9/DISC
2 10008
2 10634 VITE TCCE ISO4762 ZN 8.8 M6
L.014/ISO4762 SCREW ZN 8.8
2 1001060014
3 20033 FASCETTA STRINGITUBO FASCETTA
A VITE HOP8 D. 9/16/HOSE CLAMP
6 2110060002
4 20345 RACCORDO L GIREVOLE SYSTEM
204100 1/4"M TUBO 10X8/FITTING
1 20345
5 2060060002 RACCORDO CON RESCA 1/4" M L=
20 PER TUBO D. 10/HOSE FITTING
3 2060060002
6 20709 RIDUZIONE RIDUZIONE TIPO CL2521
1/8"M - 1/4"F/REDUCTION
2 2100240003
7 20999 RONDELLA ALLUMINIO D. 13 X 18,5
SP.1,5/WASHER
1 20999
8 21397 TUBO RILSAN AZZURRO D.10 X 8
SHORE 95/RILSAN HOSE
0.25 2100370006
9 22186 RACCORDO RUBINETTO
1/8"FEMM./FITTING
1 2100200003
10 22794 RACCORDO AUTOM.1/8" SENZA
INTERCETT.FEMM./FITTING
1 2100200002
11 24792 CINGHIA IN PP CON FIBBIA L=2500
COLORE BLU/BELT
1 2150010001
12 25005 TUBO GOMMA DN10 R6 3/8"
EN854/HOSE
1.5 2060120001
13 7320000038 GR.KIT TANICA PER 3680/KIT 1 7320000038
14 73211 GRUPPO RAFFREDDAMENTO
SERBATOIO PER 3646/36EZ/
1 73211
10
1
9
1
14
1
2
2
6
2
3
6
5
3
7
1
1
2
4
1
12
1
8
1
11
1
13
1
