29
A2c
- 594x420
REV.
CODICE/CODEDENOMINAZIONE
7410000006

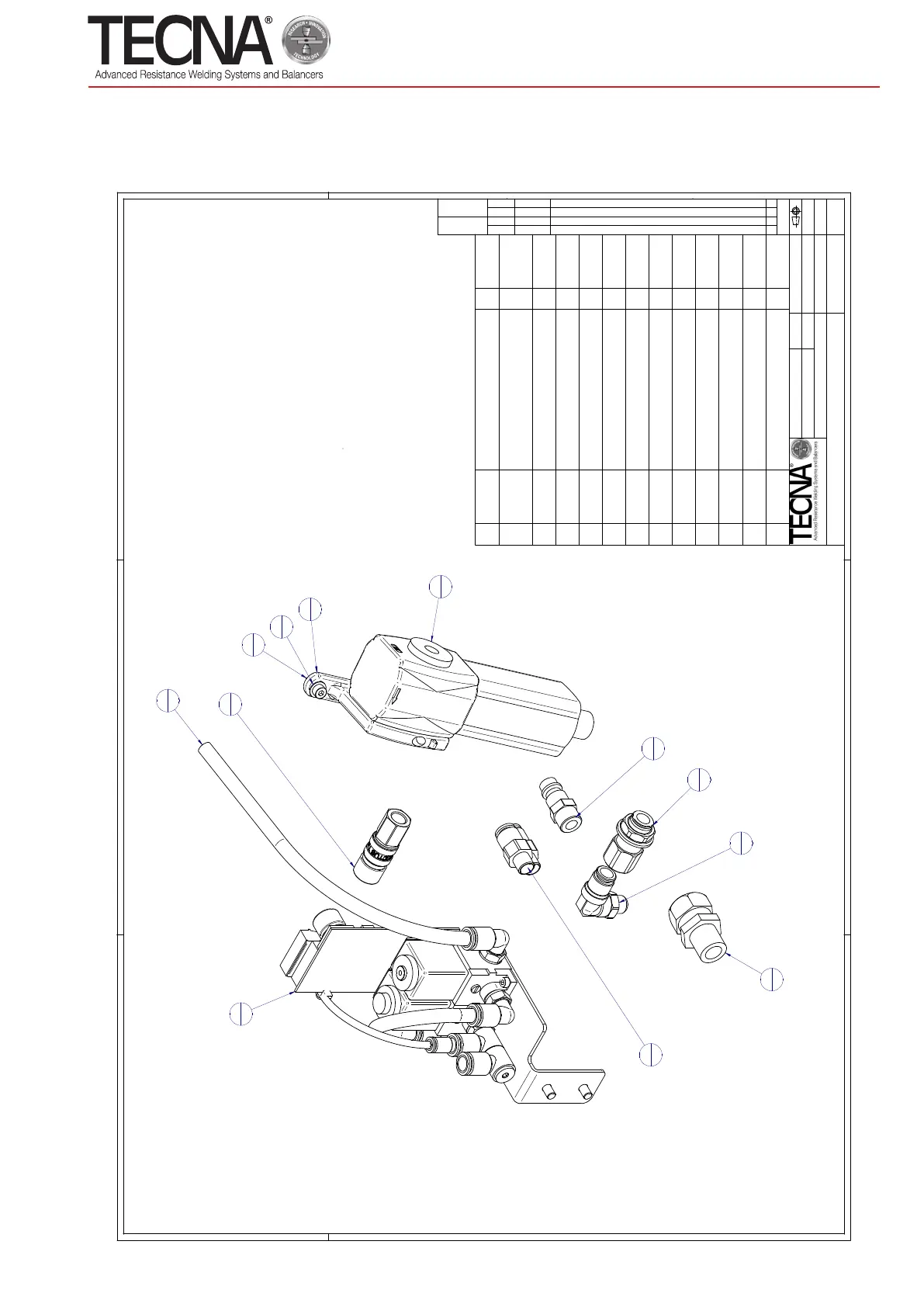

GR.PNEUMATICO PER 3680
RIF.DISEGNO/DRAWING NUMBER
7410000006
01
SCALA/
SCALE
SHEET N°
1 / 1
1:1
PESO /
WEIGHT
[Kg]
Via Meucci, 27 - 40024 Castel S.Pietro Terme (BO) Italy
Phone (+39) 051 6954 411·Fax (+39) 051 6954 490
VIDIMATO DA /
CHECKED
DATA /
DATE
DATA /
DATE
DISEGNATO DA /
DRAWN BY
G.RICCI
F.BRINTAZZOLI
12/12/2018
04/01/2018
DESCRIPTION
PNEUMATIC
SIMILE A /
SIMILAR TO
0.7 kg
DERIVATO DA /
DERIVATE FROM
Descrizione Revisione /Revision Description
DISEGNATO DA
DRAWN BY
DATA /
DATE
AGGIORNATO TAVOLA E SOSTITUITO VALVOLA PORPORZIONAL
E
F.BRINTAZZOLI
10/12/2018
N°
01
L'UTILIZZO LA COPIA E LA
DIVULGAZIONE, NON
AUTORIZZATA, DI QUOSTO
DOCUMENTO, O PARTE DI ESSO,
E' VIETATA IN TERMINI DI LEGGE
USE, DUPLICATION OR
DISCLOSURE, UNAUTHORIZAD,
OF THIS DOCUMENT OR
PORTION THEREOF, IS
PROHIBITED BY LAW.
Pos
.
Code Description Q.ty Rif. Disegno
1 10264 MOLLA A TAZZA DIN2093 D.E.10
MOLLA A TAZZA D. 4,2 X 10 # 0,5 000
mm/DIN2093 CAP SPRING
2 1808010000
2 10328 VITE TCCE ISO4762 ZN 8.8 M4
L.012/ISO4762 SCREW ZN 8.8
2 1001040012
3 20013 RACCORDO RAPIDO DRITTO 1/8"
TUBO D.8X6/QUICK FITTING
2 2100210001
4 20355 RACCORDO 208080 L GIREVOLE 1/8"
M PER TUBO 8X6/FITTING
1 2100200012
5 2100010001 ACCESSORIO STAFFA SUPPORTO
FILTRO/ACCESSORY
1 2100010001
6 2100090001 FILTRO AIRPLUS TAGLIA 1 - 1/8" -
5ΜM/FILTER
1 2100090001
7 2100200010 RACCORDO PASSAPARETE 1/4G
TUBO 6/8/FITTING
1 2100200010
8 21234 RACCORDO INNESTO RAPIDO 1/4
M/QUICK CONNECTOR
1 2100360006
9 21396 TUBO POLIURETANO AZZURRO D
8/6 SHORE 95/PU HOSE
1.2 2100370005
10 22917 PRESSACAVO GW 52043 SERIE 52
PGM/GLAND
1 2040380015
11 24695 RACCORDO RAPIDO UNIVOCO
1/8F/QUICK FITTING
1 2100210014
12 7320000036 GR.KIT VALVOLA PROPORZIONALE
PER 3680/KIT
1 7320000036
5
1
6
1
12
1
2
2
1
2
10
1
7
1
4
1
3
2
9
1
8
1
11
1
