30
- 594x420
REV.
CODICE/CODEDENOMINAZIONE
8685-W-S

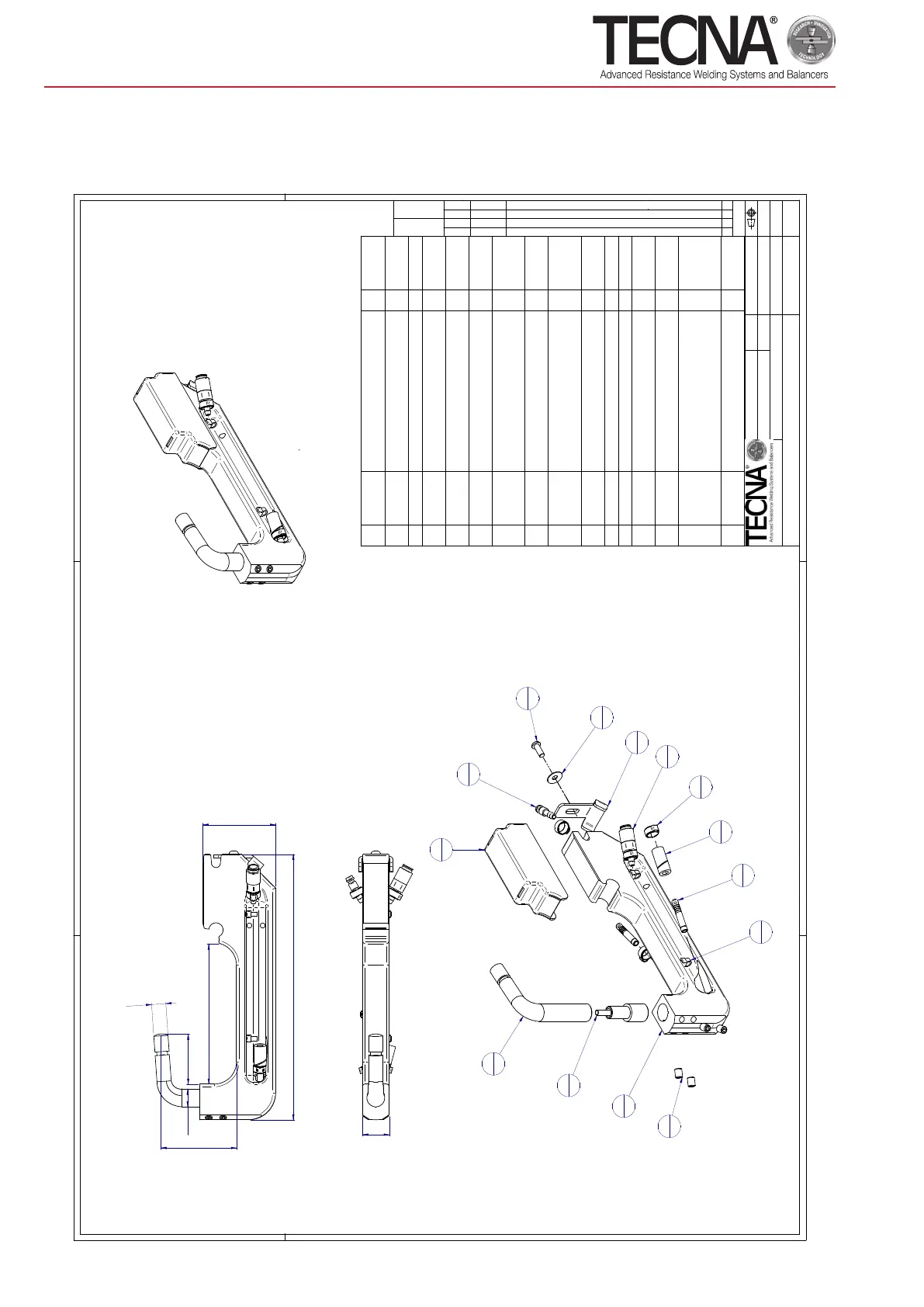

BRACCIO CORTO PINZA"C" ART.8669 L= 85 RAFFREDDATO ACQUA
RIF.DISEGNO/DRAWING NUMBER
8685-W-S
00
SCALA/
SCALE
SHEET N°
1 / 1
1:2
PESO /
WEIGHT
[Kg]
Via Meucci, 27 - 40024 Castel S.Pietro Terme (BO) Italy
Phone (+39) 051 6954 411·Fax (+39) 051 6954 490
VIDIMATO DA /
CHECKED
DATA /
DATE
DATA /
DATE
DISEGNATO DA /
DRAWN BY
F.BRINTAZZOLI
06/12/2018
DESCRIPTION
WATER-COOLED SHORT ARM F/C GUN 8669
SIMILE A /
SIMILAR TO
1.2 kg
DERIVATO DA /
DERIVATE FROM
Descrizione Revisione /Revision Description
DISEGNATO DA
DRAWN BY
DATA /
DATE
N°
L'UTILIZZO LA COPI A E LA
DIVULGAZIONE, NON
AUTORIZZATA, DI QUOSTO
DOCUMENTO, O PARTE DI ESSO,
E' VIETATA IN TERMINI DI LEGGE
USE, DUPLICATION OR
DISCLOSURE, UNAUTHORIZAD,
OF THIS DOCUMENT OR
PORTION THEREOF, IS
PROHIBITED BY LAW.
82
298
1
6
O
30
85
157.5
Pos
.
Code Description Q.ty Rif. Disegno
1 10318 VITE TBCE ISO7380 ZN 8.8 M6
L.016/ISO7380 SCREW ZN 8.8
1 1091060016
2 10449 MOLLA A TAZZA D6,2-D18-S0,8/ 1 10449
3 10696 VITE STCE-PS ISO4026 ZN 8.8 M8
L.010/ISO4026 SCREW ZN 8.8
4 1161080010
4 20436 FASCETTA STRINGITUBO in plastica
per cablaggi l=188 x 4.8/HOSE CLAMP
3 2110060004
5 22164 INNESTO RAPIDO 1/8" CON RESCA
TUBO D.6 PER FLUIDI/QUICK
1 2060040009
6 22970 INNESTO RAPIDO PORTAGOMMA
D.6 PER FLUIDI SENZA
INTERCETTAZIONE/QUICK
1 2060040010
7 25003 TUBO GOMMA R6 1/4" EN854 -
DN6/HOSE
1.2 2060120002
8 25026 FASCETTA STRINGITUBO
MONORECCHIA DN6 10,5-12,5/HOSE
CLAMP
4 2110060007
9 33861 DISTRIBUTORE ACQUA X BRACCIO
8685/MANIFOLD
1 4000002941
10 4000002352 LINGUETTA DI SICUREZZA/TONGUE 1 4000002352
11 40446 PROTEZIONE BRACCI/PROTECTION 1 4000002943
12 42107 RESCA BRACCI 86XX PER TUBO
DUNLOP/HOSE BARB
2 4000002946
13 45210 GRUPPO BRACCIO CORTO
L=85/GROUP
1 4000002947
14 5227/W PORTA ELET. CAPS D. 16
PIEG.CORTO BRACCI
8684/W-85/W-86/W-87/W-88/W/Electro
de holder D.16
1 5227-W
15 21919 BUSTA POLIETILENE A BOLLE
D'ARIA 240 X 370 +5
1
1
1
3
4
6
1
7
1
4
3
8
4
10
1
2
1
9
1
11
1
12
2
14
1
56
20
O
5
1
13
1
