TECNA 4640N - Allegati; Tabelle Di Saldatura

SALDATRICI ART. 4640N
÷
4644N - WELDERS ITEM 4640N
÷
4644N
EDIZIONE/EDITION: GIUGNO/JUNE 2019 PAG. 25 / 40
8 ALLEGATI
8.1 TABELLE DI SALDATURA
Allo scopo di agevolare la ricerca delle condizioni ottimali di
saldatura abbiamo inserito le seguenti tabelle che riportano
dei valori indicativi di regolazione. Si ricorda che la stessa
saldatura può essere ottenuta con condizioni di lavoro anche
molto differenti fra loro per cui i dati seguenti non sono
assolutamente vincolanti.
8 ENCLOSURES
8.1 WELDING TABLES
In order to facilitate the search for the best welding conditions,
we have herewith inserted the following tables stating the
approximate adjusting values. Notice that the same weld can
be carried out under different working conditions, so much so
that the following data are not binding ones.

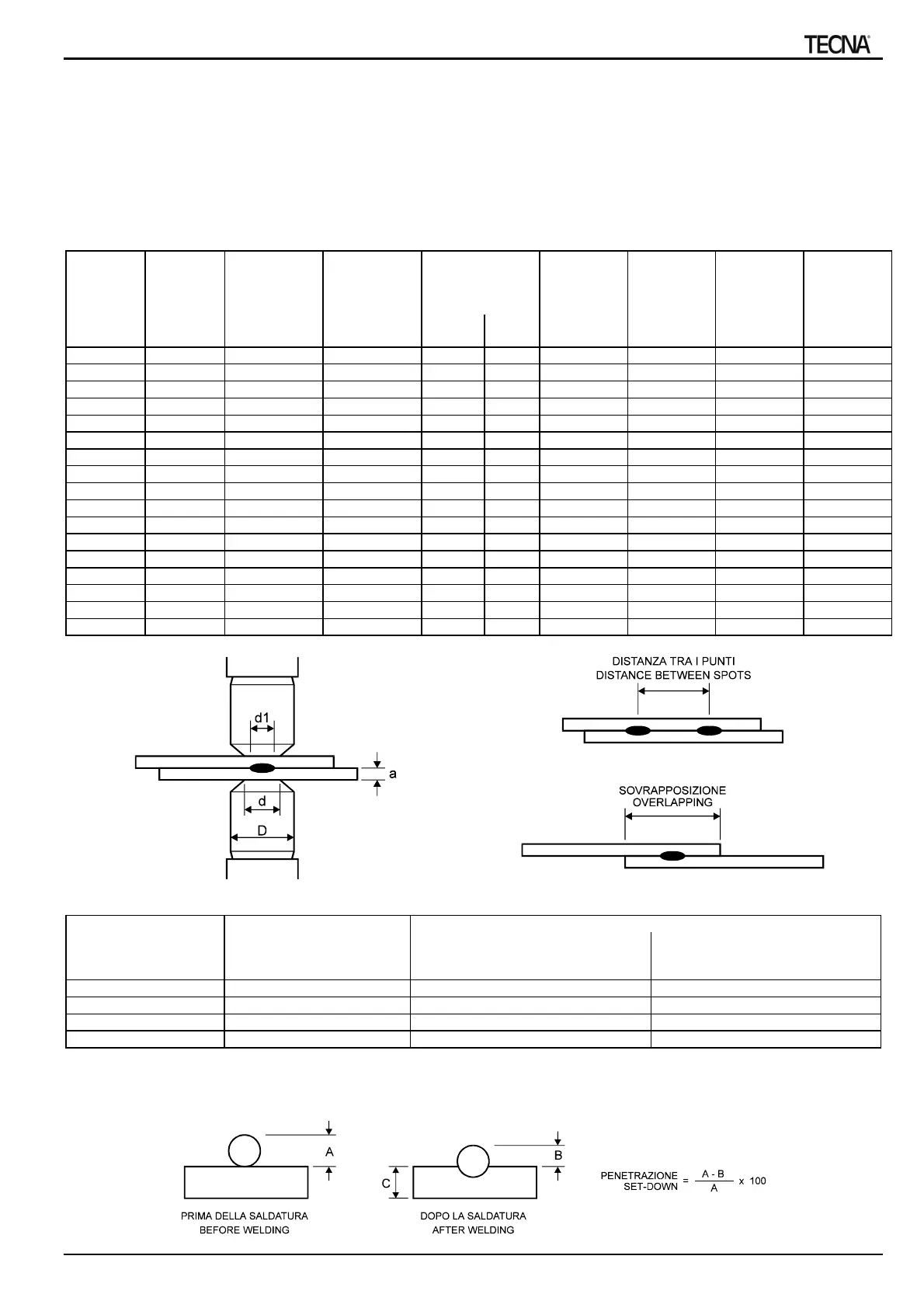

Saldatura a punti di acciaio a basso tenore di carbonio - Low carbon steel spot welding
Classe di
saldatura
Welding
class
Spessore
Thickness
Distanza min.
tra i punti
Spots min.
distance
Sovrapposi-
zione minima
Minimum
overlapping
Elettrodi
Electrodes
Forza agli
elettrodi
Electrodes
force
Corrente di
saldatura
Welding
current
Tempo di
saldatura
Welding
time
Nocciolo
ottenuto
Obtained
nugget
a D min d max d1
mm mm mm mm mm daN kA cicli/cycles mm
A 0.25 6 9.5 9.5 3 90 4 4 3
A 0.5 9.5 11 9.5 4.5 136 7 5 4
A 0.8 12.5 11 9.5 4.5 181 8 7 5
A 1.0 19.5 12.5 13 6.5 225 9.5 8 5.5
B 0.25 6 9.5 9.5 3 60 3.6 5 3
B 0.5 9.5 11 9.5 4.5 90 5 8 4
B 0.8 12.5 11 9.5 4.5 120 6.4 13 5
B 1.0 19.5 12.5 13 6.5 160 7.5 18 5.5
B 1.2 22.5 15 13 6.5 200 8.3 20 6
B 1.5 27 16 13 6.5 240 9 24 6.5
C 0.5 9.5 11 9.5 4.5 50 3.8 18 3.5
C 0.8 12.5 11 9.5 4.5 60 4.7 24 4.6
C 1.0 19.5 12.5 13 6.5 80 5.6 31 5.3
C 1.5 27 16 13 6.5 110 6.8 39 6.3
C 2.0 35 18 16 8 150 8.0 48 7.1
C 2.5 42 19 16 8 190 9.0 55 7.8
C 3.0 48 21 16 9 240 9.8 65 9.3
Saldatura del tondino in acciaio dolce trafilato a freddo - Crossed rods welding of cold drawn low carbon steel
Diametro tondino Tempo di saldatura Penetrazione 15% Set-down 15%
Rod diameter Welding time Forza agli elettrodi
Electrodes Force
Corrente di saldatura
Welding current
mm cicli/cycles daN kA
2 4 100 1.2
3 6 140 2.0
4 8 200 2.9
5 11 240 3.8
Nota: vi sono casi nella saldatura del tondino per cemento armato dove con gli stessi parametri si saldano diversi diametri molto
superiori.
N.B. In the welding of reinforced concrete rods there are cases in which the same parameters can be used to weld different, much
higher, diameters.
