Sur la figure 6 on a indiqué des exemples de connexion; la
solution qui fournie la meilleure sécurité est celle avec
interrupteur magnétothermique différentiel. Au cas contraire,
installer des fusibles du type indiqué sur le tableau 5.
INSTALLATION DU CIRCUIT DE REFROIDISSEMENT
(SEULEMENT ART. 7903)
Pour obtenir un bon refroidissement de la soudeuse, il faut qu’il
circule 150 l/h d’eau à une température inférieure à 30 °C. Lors
du branchement, faire attention qu’il n’y ait ni saleté ni fragment
d’emballage dans les tuyaux, et raccorder l’alimentation à
l’entrée G du circuit, et le tuyau d’évacuation à la sortie H. Ceci
permet à l’eau froide d’arriver plus rapidement aux parties de la
machine qui se réchauffent plus facilement.
Il est possible de réaliser le circuit de refroidissement de
plusieurs façons: avec eau perdue, en circuit fermé, avec
échangeur de chaleur eau-air ou avec refroidisseur. Si le circuit
est à eau perdue ou avec refroidisseur et si on travaille avec une
grande humidité, nous conseillons de ne pas employer d’eau à
basse température qui pourrait causer la formation de
condensation à l’intérieur de la machine. En cas d’eaux dures ou
calcaires, il faut installer un adoucisseur à l’entrée du circuit de
refroidissement de la soudeuse; cela évite que des dépôts
calcaires ne bouchent ou n’engorgent les tuyaux de
refroidissement et n’endommagent la machine. En cas de
refroidissement à circuit fermé cet adoucisseur doit être placé
avant l’alimentation de la cuve qui contient l’eau de
refroidissement.
CONDITIONS DE TRAVAIL
Avant de raccorder la machine au secteur, contrôler que la
tension du secteur correspond bien à celle de la soudeuse, ainsi
que la prise et l’installation sont en bonnes conditions et
que la
section de la ligne d’alimentation soit suffisante (voir tableau 5).
Vérifier que les performances demandées sont dans les valeurs
des tableaux 3 et 4.
Avant de commencer le travail, il faut exécuter les réglages
suivants:
1 - Mise à point des bras et des électrodes
2 - Réglage de la force aux électrodes
3 - Réglage des paramètres de soudage
Les paragraphes suivants décrivent en détail ces phases
différentes.
Avant de commencer le travail s’assurer que toutes les
prescriptions de sécurité ont été suivies.
Si l’on actionne la levier (25) la soudeuse serre les électrodes et
active le poussoir (53) qui actionne le temporisateur qui fait
passer le courant de soudage.
Enlever la force aux électrodes 0,2’’-0,8’’ à la fin du passage du
courant, ce retard améliorera la qualité du point.
Les électrodes ne doivent pas être employées pour rapprocher
avec contraintes les pièces à souder.
Pendant le travail, les électrodes doivent toujours rester
nettoyées et sans aucune déformation. Le diamètre des
électrodes coniques doit rester celui nécessaire pour le travail à
exécuter.

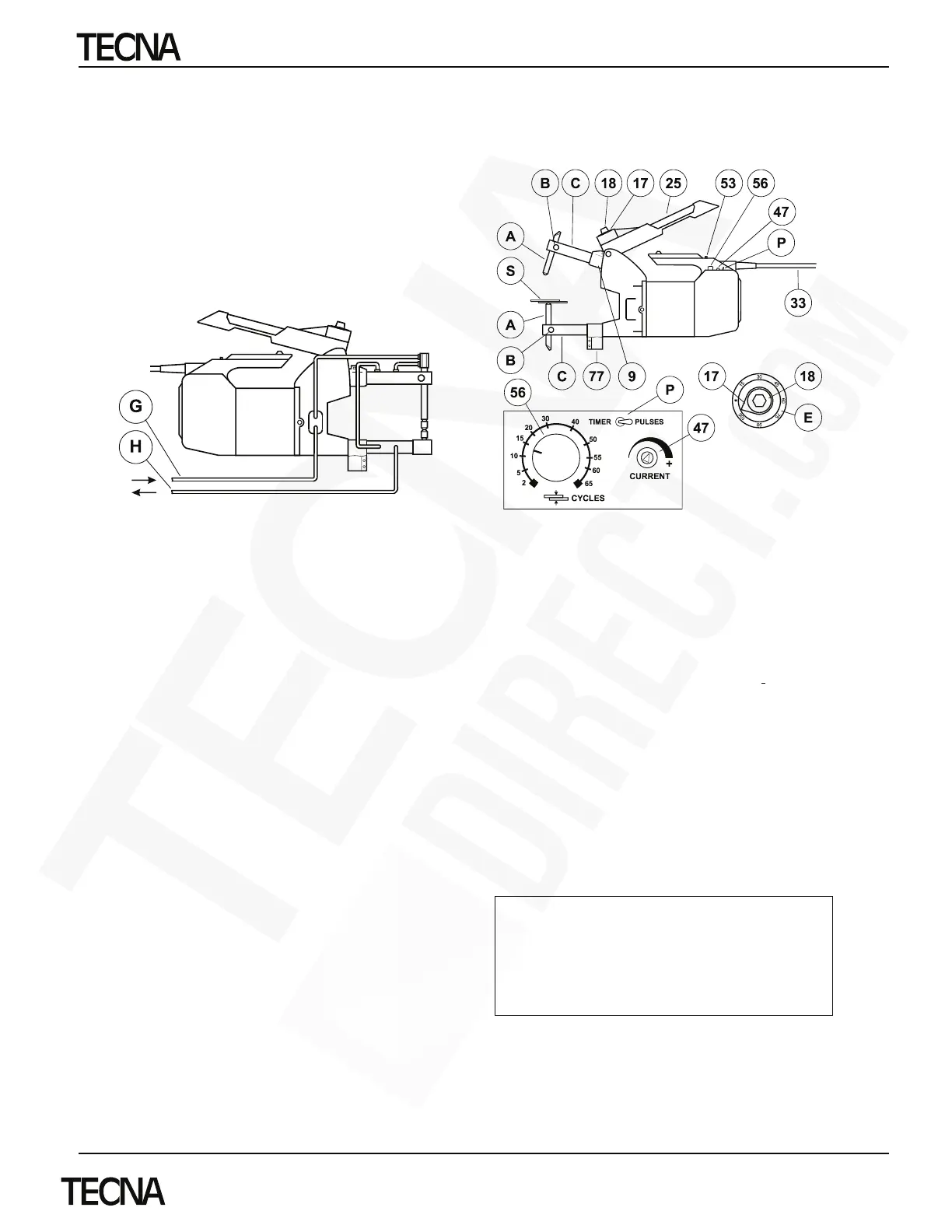

A Electrodes
B Porte-électrode
C Bras
E Echelle de la force aux électrodes
P Sélecteur Timer-Pulsations (seulement pour version P)
9 Porte-bras mobile
17 Indicateur force aux électrodes
18 Réglage force aux électrodes
25 Levier application force aux électrodes
33 Câble d’alimentation
47 Réglage courant (seulement série 7902-7903)
.
56 Réglage du temps de soudage
77 Porte-bras fixe
Avant de commencer le travail il faut tester les conditions de
soudage (temps, pression, etc.) avec deux morceaux de tôle à
souder, le point est correct lorsque l’essai de rupture à la traction
provoque l’extraction du noyau de soudure avec un trou sur une
tôle; la rupture par torsion montre une surface saine sans
porosité (voir figure 5).
Lorsque le travail est terminé, débrancher la soudeuse de toute
source d’alimentation électrique.
Ne pas transporter la soudeuse en la tirant par le câble. Ne pas
enlever la fiche de la prise en la tirant par le câble. Garder le
câble loin de toute source de chaleur, huiles ou bords affûtés.
Seulement la série 7903
L’eau de refroidissement doit circuler dans la soudeuse,
quelques minutes après l’arrêt de la production pour permettre
le refroidissement de la machine. De toute façon, ne pas
laisser inutilement ouvert le circuit de refroidissement de la
soudeuse quand la machine n’est pas employée; cela pour
éviter une consommation inutile et
la formation de
condensation.
