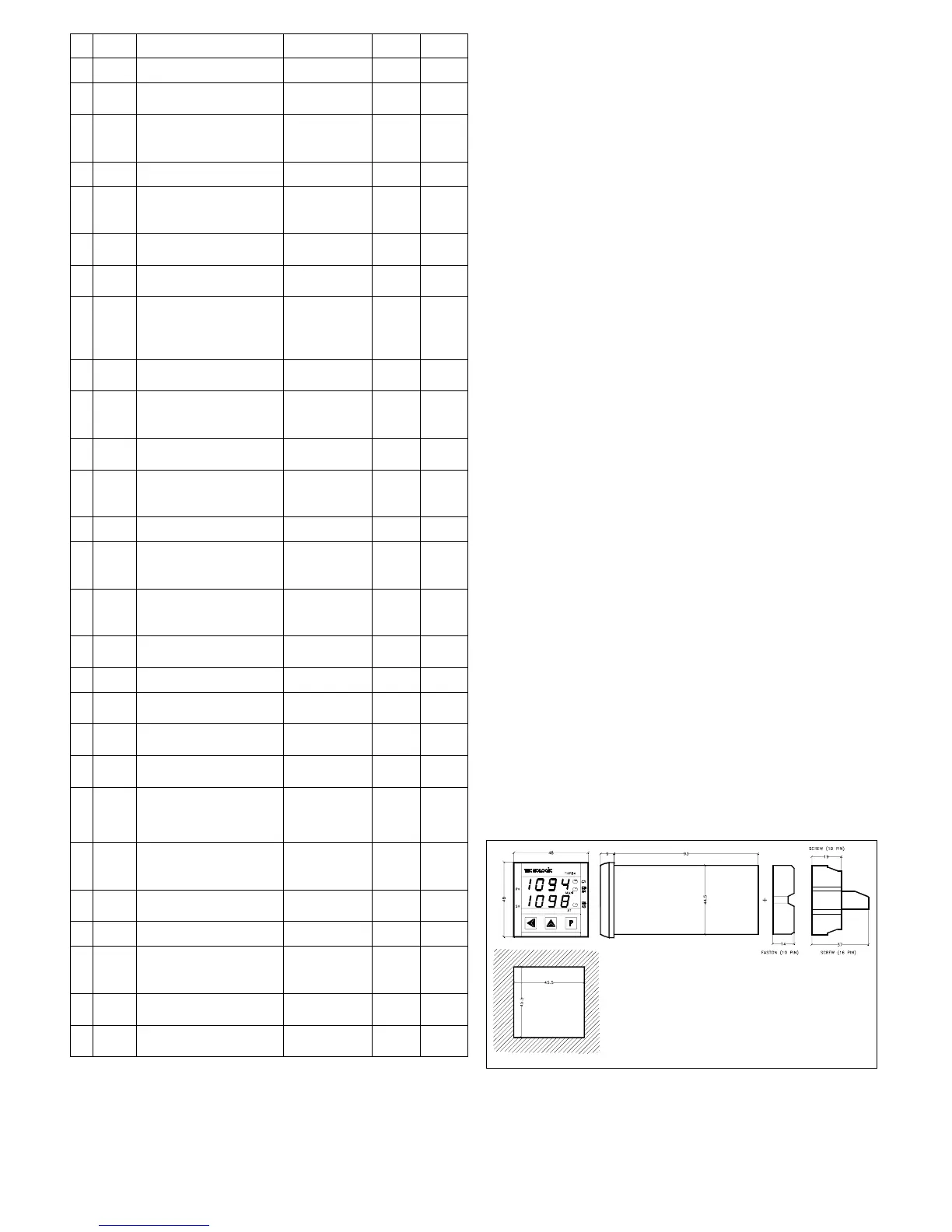

nono / yESCambiamento Set point
attivo con tasto UP
SPOL
55
nono / yESAbilitazione regolazione
manuale nel menù "SEL"
EnOL
54
0-99.9 ÷100.0 %Potenza di regolazione
manuale quando attivata
da AUXIN
rEdF
53
FFFF /Fr /rF /rrFunzione ingressi AUXIN
rEAr
52
1 1 ÷ 4Numero Set point
programmabili
nSP
51
LoCLLoCL / LorEAccesso alla
programmazione tramite
porta seriale
PacS
50
4800300/600/1200/
2400/4800/
9600 baud
Baud rate porta seriale
baud
49
11 ÷ 255Indirizzo della stazione
per comunicazione seriale
nSta
48
50H50H / 60H HzFrequenza reiezione del
rumore
FrEq
47
10 ÷ 50 sec.Costante del filtro digitale
ingresso
Filt
46
0-999 ÷ 9999Calibrazione
OFFt
45
00 / no_0Range delle uscite
analogiche
Aout
44
0-999 ÷ 9999Limite superiore scala
ingresso analogico segnali
normalizzati
EndS
43
0-999 ÷ 9999Limite inferiore scala
ingresso analogico segnali
normalizzati
StrS
42
0 0 ÷ 3Numero di cifre decimali
dP
41
SSLoSSLo / SSHiRange dell'ingresso
analogico per segnali
normalizzati
ScaL
40
CC / F / rUnità di misura della
temperatura
Unit
39
0.0-99.9 ÷ 999.9
°C/°F/°R
Temperatura
compensazione giunto
freddo
tCJC
38
nono / YESCompensazione esterna
giunto freddo
ECJC
37
Jb / E / J / CrAl
/ n / r / S / t / L
/ u / Pt1 / Pt2 /
0_50
Sonda in ingresso
SEnS
36
0.000.00 ÷ 99.99
unit/min.
Velocità della rampa di
discesa
SloF
35
0.000.00 ÷ 99.99
unit/min.
Velocità della rampa di
salita
Slor
34
nono /
OPEn / CloS
Posizionamento
all'accensione
azionamento motorizzato
PoSi
33
00 ÷ 9999Zona morta
dbEr
32
00 ÷ 10 %Valore minimo di
regolazione azionamento
motorizzato
SHrI
31
44 ÷ 1000 sec.Tempo di corsa
azionamento motorizzato
tcor
30
50.0-99.9÷100.0 %Reset manuale
rS
29
301 ÷ 255 sec.Tempo di ciclo uscita C2
tcr2
28
7 - PROBLEMI, MANUTENZIONE E GARANZIA
SEGNALAZIONI DI ERRORE: I due display vengono utilizzati anche
per visualizzare condizioni anomale di funzionamento dello strumento
mostrando i seguenti messaggi :
"- - - -" = interruzione della sonda
"uuuu" = variabile misurata al disotto dei limiti della sonda in uso
"oooo" = variabile misurata al disopra dei limiti della sonda in uso
"u400" = la temperatura è al disotto di 400 °C in caso di sonda
termocoppia tipo "B". La regolazione procede regolarmente assumendo che
PV valga 0 °C.
"LbA" = interruzione dell'anello di regolazione (Loop break alarm)
"noAt" = autotuning interrotto da una anomalia (sonda rotta, ecc.)
"toAt" = autotuning non terminato dopo di 12 ore
"Err EEPr" = lo strumento può essere stato spento durante la
programmazione parametri. Viene quindi indicata una possibile anomalia
nella scrittura della memoria EEPROM. Per sbloccare questa situazione di
errore premere il tasto "LEFT".
Tutte le condizioni anomale disattivano la regolazione. Quelle relative ad
un malfunzionamento del sensore d'ingresso, portano lo strumento nella
condizione di "OFF".
PULIZIA: Si raccomanda di evitare l'utilizzo di detergenti abrasivi o
contenenti solventi che possono danneggiare lo strumento.
GARANZIA E RIPARAZIONI: Lo strumento è garantito da vizi di
costruzione o difetti di materiale riscontrati entro i 12 mesi dalla data di
consegna. La garanzia si limita alla riparazione o la sostituzione del
prodotto. L'eventuale apertura del contenitore, la manomissione dello
strumento o l'uso e l'installazione non conforme del prodotto comporta
automaticamente il decadimento della garanzia. In caso di prodotto
difettoso in periodo di garanzia o fuori periodo di garanzia contattare
l'ufficio vendite TECNOLOGIC per ottenere l'autorizzazione alla
spedizione. Il prodotto difettoso, quindi , accompagnato dalle indicazioni
del difetto riscontrato, deve pervenire con spedizione in porto franco presso
lo stabilimento TECNOLOGIC salvo accordi diversi.
1 - GENERAL DESCRIPTION
THP 84 model is a "single loop" digital microprocessor based controller,
with ON/OFF, PID single action, PID double action (direct and inverse)
or PID Velocity for motorised actuators control mode, with AUTOTUNING
(whether oscillatory or Fast) and SELFTUNING functions for PID mode
and with the possibility to have RS485 serial communication interface.
The process value is visualised on 4 red displays (PV), the set value on 4
green displays (SV) and the outputs state is indicated by 3 leds. The
instrument is foreseen to permits the storage of 4 Set Points and to have till
2 outputs : 1 regulation output (C1) + 1 regulation or alarm output
(C2/A4) or 1 regulation output (C1) + 1 Heater break alarm or alarm
output (HB/A3), all relay or to drive solid state relays (SSR) or analogue
signals (only for C1, C2). The input accepts temperature probes
(Thermocouple, PT100 thermoresistances or mV signals) or normalised
analogue signals (0/1..5V, 0/2..10V, 0/4..20 mA). Furthermore the
instrument is available with a current transformer input for the Heater
Break function and with 2 auxiliary digital inputs that permit the remote
commutation of the active Set point, between the Set points programmed,
and/or of the controller state (off, manual or automatic control). As
alternative of the auxiliary digital inputs is possible to have an RS485
serial interface through which it's obtainable the complete remote control
of the instrument.
TECNOLOGIC - THP 84 USER MANUAL (I - GB) - Vr. 02 - ISTR 00132 - PAG. 11
