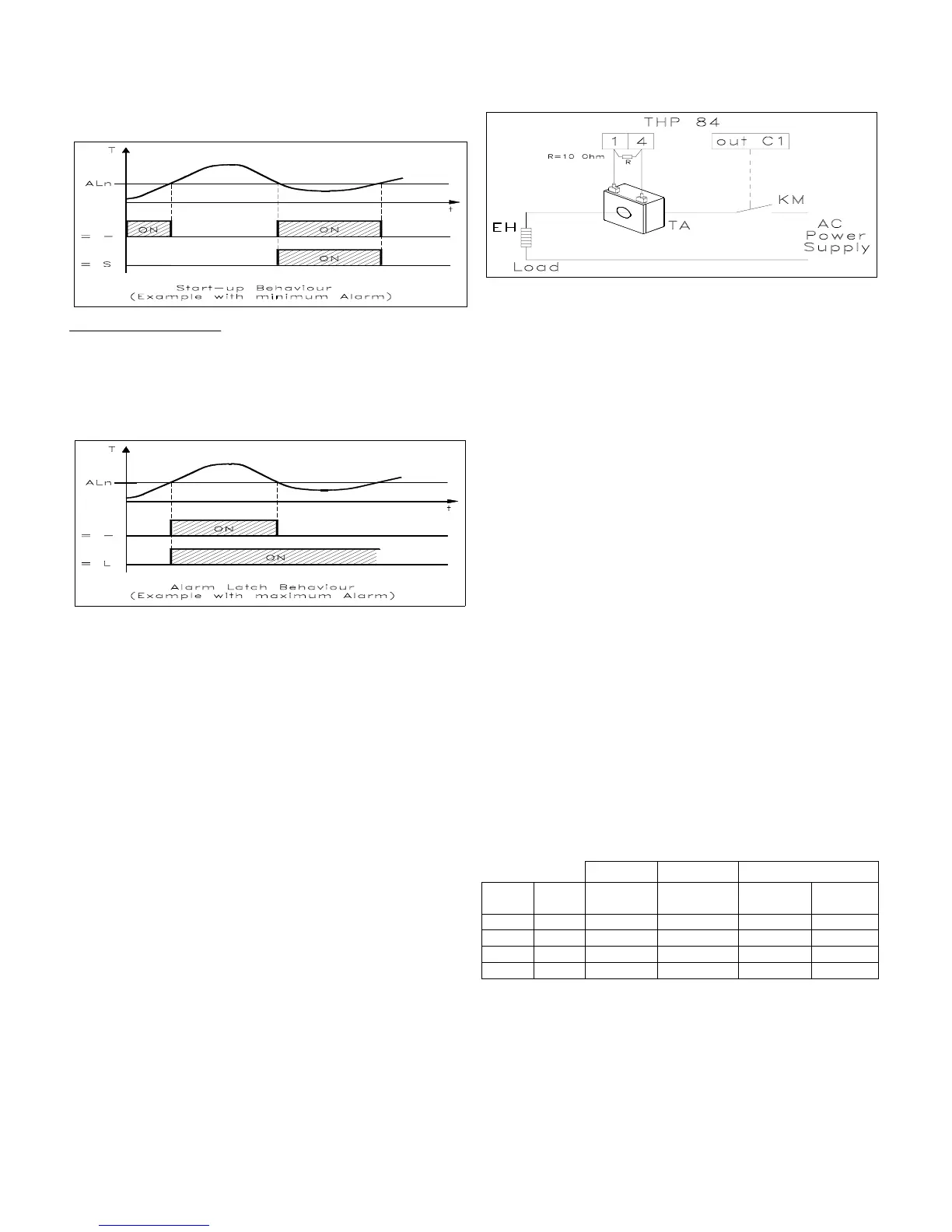

- = COMPORTAMENTO NORMALE: L'allarme viene attivato sempre
quando vi sono le condizioni di allarme.
S = ALLARME NON ATTIVO ALL'AVVIAMENTO: Se all'avviamento
lo strumento si trova nelle condizioni di allarme questo non viene attivato.
L'allarme si attiverà solo quando il valore di processo, dopo l'accensione,
non si è portato nelle condizioni di non allarme e successivamente nelle
condizioni di allarme.
a - MEMORIA ALLARME: Si possono avere 2 differenti comportamenti
dell'uscita di allarme, a seconda del valore che assume la terza cifra da
destra.
- = ALLARME NON MEMORIZZATO: L'allarme rimane attivo solo nelle
condizioni di allarme
L = ALLARME MEMORIZZATO: L'allarme si attiva quando vi sono le
condizioni di allarme e rimane attivo anche se tali condizioni non
permangono sino a quando non viene premuto il pulsante "LEFT".
4.12 - FUNZIONE ALLARME DI HEATER BREAK (HB)
La funzione di allarme Heater Break (Allarme rottura dell'elemento
riscaldante) è attuabile solo quando lo strumento è dotato dell'uscita A3/HB
ed è stato definito il funzionamento dell'uscita A3/HB per l'utilizzo della
funzione di Heater Break (par. "FAL3" = HB). Inoltre è utilizzabile solo
quando l'uscita C1 è di tipo digitale (a Relè o per SSR). Qualora sia
presente l'uscita A3/HB lo strumento disporrà di un ingresso (TAHB) per la
misura della corrente del carico comandato dall'uscita C1. Tale ingresso
accetta segnali provenienti da trasformatori amperometrici (TA) sino ad un
massimo di 200 mA (a 200 mA lo strumento rileva il valore di 100.0).
Pertanto per avere la corretta misura in Ampere occorrerà che il rapporto
del TA sia 1/0,002. La Tecnologic può fornire 2 modelli standard:
TR03536 : 25 A / 0,05 A o TR03537 : 100 A / 0,2 A. Durante il
funzionamento è possibile visualizzare sul display SV la corrente misurata
dall'ingresso TAHB espressa in Ampere (se naturalmente il rapporto del TA
è 1/0,002) premendo il tasto "LEFT". L'allarme sarà attivo quando, in
condizioni di uscita C1 attiva, la corrente misurata dall'ingresso TAHB
risulterà inferiore al valore impostato al parametro "ALHb". Al parametro
"ALHb" andrà quindi impostato il valore della corrente normalmente
assorbita dal carico comandato dall'uscita C1, tenendo conto anche delle
fluttuazioni della tensione di rete per evitare allarmi indesiderati. Per
quanto riguarda l'isteresi dell'allarme HB essa viene calcolata
automaticamente dallo strumento come il 2 % di "ALHb" ed il
comportamento è analogo ad un allarme di minima. Se si desidera
disattivare l'allarme HB è sufficiente impostare a 0.0 il parametro "ALHb".
Si possono avere 2 differenti comportamenti dell'uscita di allarme HB, a
seconda dell'impostazione del parametro "rLHb":
"OPEn" = COMPORTAMENTO "NORMALMENTE APERTO" - L'uscita
viene attivata quando l'allarme è attivo, mentre è disattivata quando
l'allarme non è attivo.
"CLoS" = COMPORTAMENTO "NORMALMENTE CHIUSO" - L'uscita
viene attivata quando l'allarme non è attivo, mentre è disattivata quando
l'allarme è attivo.
Note : Nel collegamento del circuito di Heater Break è necessario
introdurre una resistenza del valore di 10 Ω (fornita con lo strumento) in
parallelo al trasformatore amperometrico in prossimità dei morsetti dello
strumento, come indicato in figura. La misura della corrente attraverso
l'ingresso TAHB necessita di almeno 100 mS.
4.13 - FUNZIONE ALLARME DI LOOP BREAK
Su tutti gli strumenti, è disponibile un allarme che interviene , mettendo
automaticamente lo strumento nello stato di OFF, quando, per un motivo
qualsiasi (cortocircuito di una termocoppia, inversione di una termocoppia,
interruzione del carico) si interrompe l'anello di regolazione comandato
dall'uscita C1. A questo allarme sono associati due parametri :
"LbAP" - Valore percentuale della potenza di uscita di C1
"LbAt" - Tempo massimo per cui la potenza impostata al par. "LbAP" può
essere applicata al carico (in secondi).
Se la potenza di uscita di C1 rimane ad un valore superiore al valore
impostato al par. "LbAP" per il tempo impostato al par. "LbAt" lo
strumento viene messo nello stato di OFF e sui display compare la scritta
"LbA OFF" lampeggiante. Entrambi i parametri vanno scelti accuratamente
in modo da non dar luogo a falsi allarmi. Per escludere l'allarme basta porre
"LbAP" e "LbAt" a 0. Per ripristinare il funzionamento dopo l'allarme
reimpostare il funzionamento di regolazione automatica (rEG).
4.14 - INGRESSI DIGITALI AUSILIARI
In alternativa alla linea seriale, lo strumento può essere dotato di due
ingressi ausiliari optoisolati (AUXIN1 ed AUXIN2), mediante i quali è
possibile selezionare quale Set point tra 4 preimpostati rendere attivo,
cambiare lo stato di regolazione o entrambe le cose. Gli ingressi ausiliari
devono essere attivati da dispositivi privi di potenziale quali contatti o open
collector (transistor NPN), considerando che il morsetto COM rappresenta
il terminale comune negativo.Il funzionamento degli ingressi ausiliari viene
determinato dal parametro "rEar", che può assumere i seguenti valori :
"FF" = Nessuna funzione.
"Fr" = Selezione del Set point attivo
"rF" = Selezione dello stato di regolazione
"rr" = Selezione del Set point attivo (SP1 o SP2) attraverso AUXIN1 e
selezione dello stato di regolazione (in regolazione o Off) attraverso
AUXIN2.
La seguente tabella indica le funzioni selezionabili in relazione allo stato
degli ingressi (considerando lo stato dei contatti collegati come aperti = off
o chiusi = on) e al modo di funzionamento programmato per gli ingressi
ausiliari:
SP2OFFRegolazioneSP4onon
SP2RegolazioneOFFSP3onoff
SP1OFF-SP2offon
SP1RegolazioneReg. manualeSP1offoff
SPnStato
regolatore
Stato
regolatore
SPnAUXIN
2
AUXIN
1
"rr""rF""Fr"
Qualora gli ingressi digitali sono utilizzati per stabilire lo stato di
regolazione ("rEAr" = "rF") impostare al parametro "rEdF" la potenza di
regolazione per lo stato di regolazione manuale.
4.15 - INTERFACCIA SERIALE RS 485
Lo strumento può essere dotato di una interfaccia di comunicazione seriale
del tipo RS 485 attraverso la quale è possibile collegarlo ad un rete in cui
sono inseriti altri strumenti (regolatori o PLC) e facente capo tipicamente
ad un personal computer utilizzato come supervisore dell'impianto.
Attraverso il personal computer è quindi possibile acquisire tutti i dati di
TECNOLOGIC - THP 84 USER MANUAL (I - GB) - Vr. 02 - ISTR 00132 - PAG. 7
