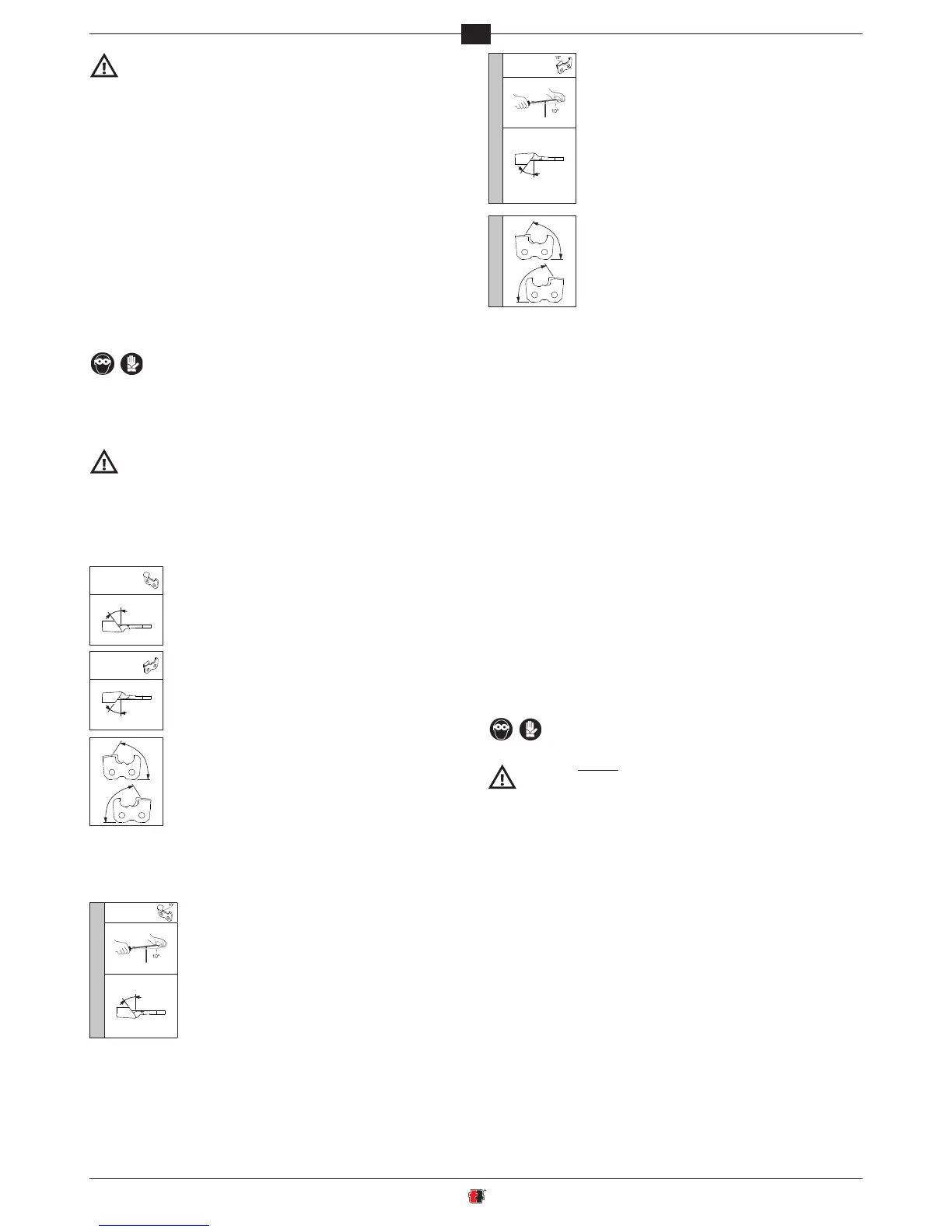

9
FR
20. BRANCHEMENT ÉLECTRIQUE
- s’assurer que tension et fréquence du secteur d’alimentation électrique sont
conformes aux valeurs indiquées sur la plaque des données techniques.
- La tension d’alimentation ne doit pas s’écarter de celle indiquée sur la plaque de
plus de ±5%.
- Le branchement au secteur d’alimentation électrique doit être conforme aux normes
en vigueur dans le pays où l’appareil est utilisé.
- La prise de courant utilisée pour l’appareil doit être reliée à la terre, équipée de fusible
et protégée par un interrupteur magnétothermique différentiel d’une sensibilité non
supérieure à 30 mA.
21. MISE EN MARCHE
- Introduire la che du câble d’alimentation dans la prise de courant.
22. CONTRÔLE DU PROFIL DE LA MEULE
- Alors que la machine est éteinte, contrôler le prol de la meule à l’aide du gabarit
prévu à cet effet (g. 15) : au besoin, rétablir le bon prol en ravivant la meule.
23. AVIVAGE DE LA MEULE
Se munir des dispositifs de protection individuelle.
- Mettre en marche la meuleuse en plaçant l’interrupteur sur la position “1”.
- Après la mise en marche, la lampe d’éclairage de la zone d’affûtage s’allume.
- Retoucher le prol de la meule à l’aide du bloc d’avivage, en observant une grande pré
-
caution et en le tenant des deux mains pour garantir une prise efcace et sûre (g. 16).
- Arrêter la machine et contrôler ensuite le prol obtenu à l’aide du gabarit (g. 17).
Le contact avec la meule alors qu’elle tourne à haute vitesse peut provoquer
des brûlures et des égratignures.
24. RÉGLAGE DE LA MEULEUSE
24.1 ANGLES D’AFFÛTAGE
- Après avoir établi le type de chaîne à affûter, établir les angles de réglage (étau et
bras) en consultant le tableau des chaînes (colonnes C/D/E).
dent
DROITE
24.2 RÉGLAGE ANGLE D’AFFÛTAGE SUPÉRIEUR
(FIG. 18-19)
- Desserrer la poignée M20.
- Tourner l’étau dans le sens des aiguilles d’une montre.
- Positionner la référence de l’étau à hauteur de l’angle voulu.
- Revisser la poignée M20.
dent
GAUCHE
24.3 RÉGLAGE ANGLE D’AFFÛTAGE SUPÉRIEUR
(FIG. 18-20)
- Desserrer la poignée M20.
- Tourner l’étau dans le sens contraire des aiguilles d’une montre.
- Positionner la référence de l’étau à hauteur de l’angle voulu.
- Revisser la poignée M20.
24.4 REGLAGE ANGLE DE COUPE (FIG. 21)
(dents droites et gauches)
- Desserrer la poignée postérieure M23 et tourner le bras vers la
droite. Positionner la référence, à hauteur de l’angle voulu.
- Revisser la poignée M23.
24.5 ANGLES D’AFFÛTAGE POUR CHAÎNES A “DOWN ANGLE”
- Établir les angles de réglage comme indiqué précédemment.
- Procéder au réglage d’une autre position d’affûtage: l’angle bas. Pour connaître
les chaînes qui nécessitent ce type de réglage, faire référence à la colonne E du
tableau des chaînes.
Down Angle
dent
DROITE
24.6 RÉGLAGE ANGLE BAS (FIG. 22)
- Desserrer la poignée M17.
- Déplacer le groupe étau vers l’opérateur en faisant coïncider
le repère de référence avec la valeur correspondante sur
l’échelle graduée (voir tableau chaînes).
24.7 RÉGLAGE ANGLE D’AFFÛTAGE SUPÉRIEUR (FIG. 23)
- Tourner l’étau dans le sens des aiguilles d’une montre.
- Positionner la référence de l’étau à hauteur de l’angle voulu.
- Revisser la poignée M20.
Down Angle
dent
GAUCHE
24.8 RÉGLAGE ANGLE BAS (FIG. 24)
- Desserrer la poignée M20.
- Déplacer le groupe étau vers le côté opposé à l’opérateur
en faisant coïncider le repère de référence avec la valeur
correspondante sur l’échelle graduée (voir tableau chaînes).
24.9 RÉGLAGE ANGLE D’AFFÛTAGE SUPÉRIEUR (FIG. 25)
- Tourner l’étau dans le sens contraire des aiguilles d’une
montre.
- Positionner la référence de l’étau à hauteur de l’angle voulu.
- Revisser la poignée M20.
Down Angle
24.10 REGLAGE ANGLE DE COUPE (FIG. 21)
(dents droites et gauches)
- Desserrer la poignée postérieure M23 et tourner le bras vers
la droite. Positionner la référence à hauteur de l’angle voulu.
- Revisser la poignée M23.
24.11 RÉGLAGE DE L’ARRÊT DE CHAÎNE (FIG. 26)
- Trouver l’épaisseur du maillon d’entraînement (colonne GAUGE dans le tableau
chaînes).
- Tourner le sélecteur S1 en faisant coïncider le repère correspondant à l’épaisseur
du maillon d’entraînement avec la référence S2 présente sur l’étau.
- Sur le sélecteur S1, sont indiquées toutes les épaisseurs (GAUGE) des chaînes
vendues dans le commerce.
- Introduire la chaîne sur l’étau.
- Amener la dent en butée contre l’arrêt de chaîne A29.
- Intervenir sur le bouton P29 pour positionner correctement l’arrêt A29 par rapport
à la dent.
24.12 POSITIONNEMENT DE LA DENT
- NOTE : en abaissant le bras, le système de bocage de la chaîne est actionné
hydrauliquement. Lors des phases suivantes de réglage, il est nécessaire de
soulever le bras à chaque intervention sur le pommeau de positionnement de la
chaîne.
- Amener la meule sur la dent à affûter, en tirant le bras vers le bas. Ce mouvement
bloque la chaîne.
- Relever le bras pour permettre à la chaîne de se déplacer librement.
- Intervenir sur le bouton P30, pour déplacer la chaîne, de telle sorte que le tranchant
de la dent efeure la meule (g. 27).
- Ensuite, relever le bras et visser le bouton P30 pour faire avancer plus encore la
dent à affûter.
Cette avance correspond à la quantité de matériau qui sera éliminé de la dent.
Plus l’usure des dents est importante et plus cette avance doit l’être elle aussi.
Inversement, pour des dents peu usées, une élimination minime de matériau est
sufsante.
- Intervenir sur le bouton P31 pour régler la profondeur d’affûtage de la dent. La
meule doit efeurer verticalement le fond de la dent (g. 28).
25. RECOMMANDATIONS POUR L’AFFÛTAGE
- Durant l’opération d’affûtage, veiller à faire usage des dispositifs de
protection individuelle.
- Tous les réglages doivent s’effectuer alors que le moteur est éteint et que
la meule n’est pas en mouvement.
- En cas de chocs accidentels contre la meule durant l’affûtage, procéder
comme indiqué dans le chapitre RECOMMANDATIONS RELATIVES A
LA MEULE.
- Il est recommandé de nettoyer la chaîne avant de procéder à son affûtage.
- Pour ne pas solliciter excessivement le moteur et pour ne pas endommager les
dents de la chaîne, éliminer une quantité minime de matériau et ne pas insister
trop longtemps sur la même dent pour ne pas risquer de brûler le tranchant.
- Affûter toutes les dents du même côté puis, en réglant l’étau comme indiqué dans
les chapitres précédents, affûter les dents du côté opposé.
- Durant l’affûtage ne pas utiliser de liquide de refroidissement.
26. AFFÛTAGE DE LA CHAÎNE
- Pendant cette opération, l’étau se resserre automatiquement et la chaîne est bloquée,
- Mettre en marche la machine à l’aide de l’interrupteur I33 et procéder à l’affûtage
de la dent en abaissant le bras-moteur (g. 29).
- Après l’affûtage, relever le bras.
- Faire avancer la chaîne pour positionner la dent suivante à affûter en veillant à ce
que la dent soit en appui sur la butée de la chaîne.
- Abaisser à nouveau le bras pour continuer l’affûtage.
