Conexiones
Los cables deben tener un conector XLR macho en un ex-
tremo y un conector XLR hembra en el otro.
Terminación: DMX es un protocolo de comunicación resili-
ente, por lo que pueden presentarse errores de manera es-
porádica. La terminación permite reducir errores en la señal.
Por eso, es recomendable utilizar un terminador en todos
los casos. Si el funcionamiento de la unidad no es adecuado,
especialmente cuando se utilizan cables de señal prolonga-
dos, el uso de un terminador puede ayudar a mejorar el ren-
dimiento del dispositivo.

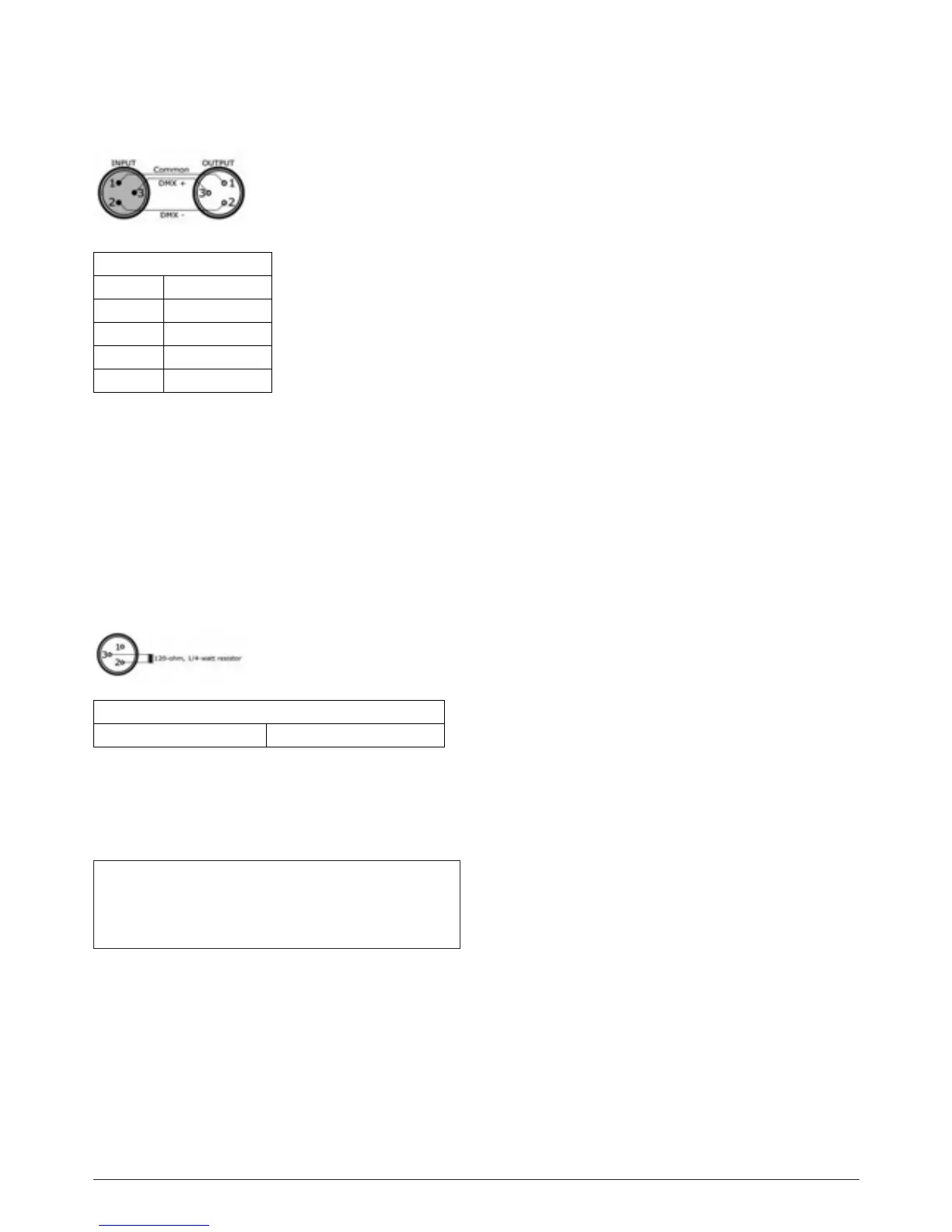

Construcción de terminador DMX. Conecte un resistor de 120
Ω y 1/4 W entre los pines 2 y 3 de la última unidad. Puede ad-
quirir este resistor en un establecimiento especializado.
Referencias de la imagen
COMMON COMÚN
DMX - DMX -
DMX + DMX +
INPUT ENTRADA
OUTPUT SALIDA
Referencias de la imagen
120-ohm, ¼-watt resistor Resistor de 120 Ω y ¼ W
El cable de señal complementario transmite señales a un
máximo de 20 unidades. En caso de necesitar conectar
más unidades, utilice un amplicador de señal.
