INSTALLATION DES GERÄTS FÜR DEN INNENBEREICH
1. Anbringen der Installationsplatte
1. Befestigen Sie die Installationsplatte horizontal an Konstruktionselementen der Wand und achten
Sie darauf, dass um die Installationsplatte ein Abstand vorhanden ist.
2. Bohren Sie bei Ziegelwänden, Betonwänden usw. acht Löcher mit einem Durchmesser von 5 mm in
die Wand. Setzen Sie die Klemmbefestigungen für die geeigneten Schrauben ein.
3. Befestigen Sie die Installationsplatte mithilfe von acht Schrauben des Typs A an der Wand.
G
HINWEIS
Befestigen Sie die Installationsplatte und bohren Sie entsprechend der Wandstruktur und den
Befestigungspunkten auf der Installationsplatte Löcher in die Wand. (Die Abmessungen sind in
mm angegeben, es sei denn, es sind andere Angaben gemacht.)

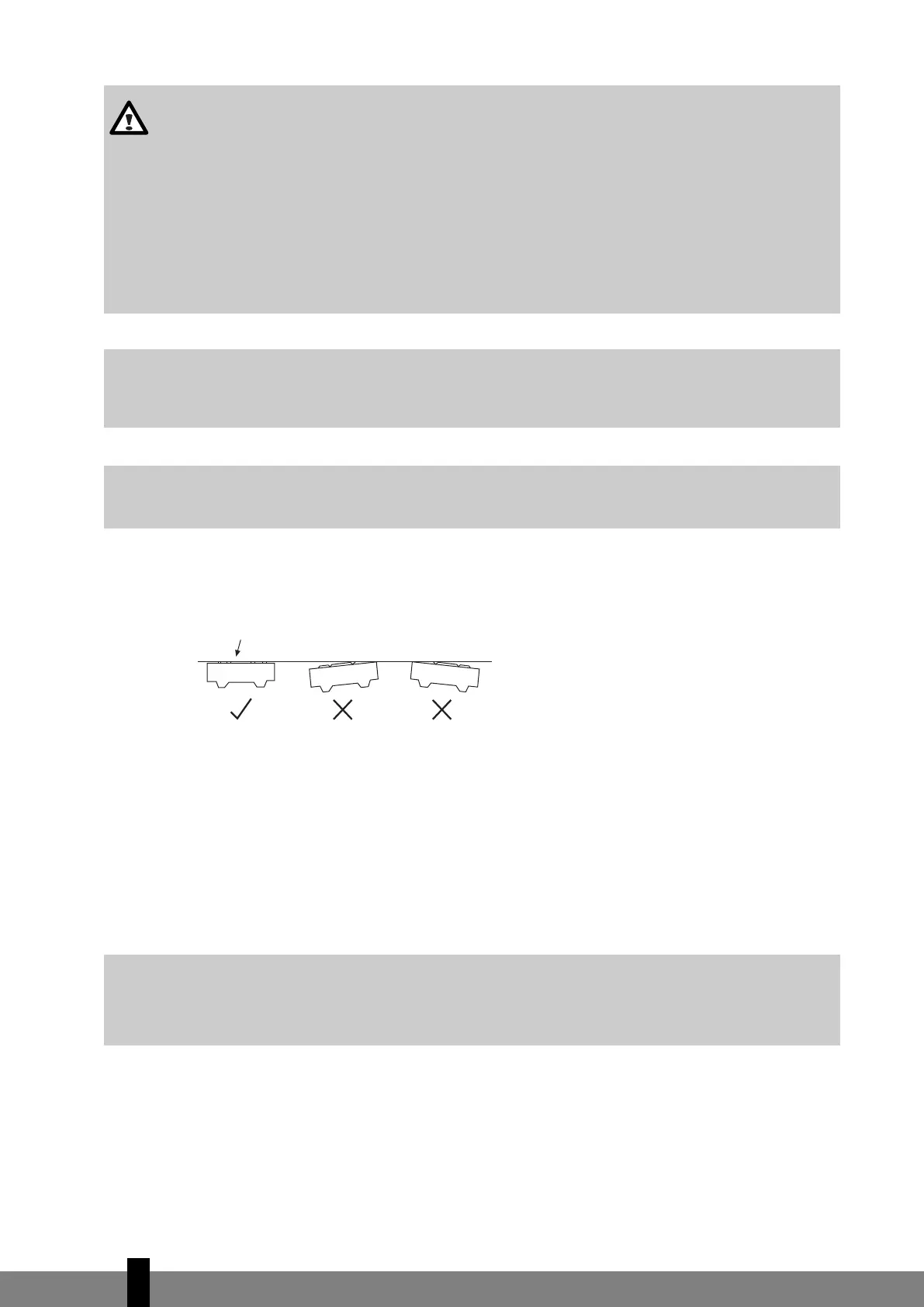

Korrekte Ausrichtung
der Installationsplatte
G
ACHTUNG
Kupferleitungen müssen voneinander isoliert werden.
VORSICHT
• Achten Sie darauf, dass links und rechts neben dem Gerät für den Innenbereich ein Abstand
von mehr als 12 cm vorhanden ist.
Das Gerät für den Innenbereich sollte mindestens 15 cm von der Decke entfernt angebracht
werden.
• Verwenden Sie ein Metallsuchgerät, um Nägel in den Wänden aufzuspüren und um somit eine
unnötige Beschädigung der Wand zu vermeiden.
• Das Gerät für den Innenbereich sollte an der Wand in einer Höhe von mindestens 2,3 Meter
vom Boden entfernt angebracht werden.
• In mindestens zwei der Bereiche A, B und C sollten keine Gegenstände vorhanden sein. Fig 3.
G
ACHTUNG
Diese Abbildung dient nur der Erklärung und zur Verdeutlichung. Die Abbildungen unterscheiden
sich eventuell von der Klimaanlage, die Sie erworben haben.
