Rys. 11
5. Instalowanie rur i owijanie
Owiń taśmą rury, kabel połączeniowy i przewód ściekowy, dokładnie i równomiernie, jak to pokazano na rys.10.
MONTAŻ JEDNOSTKI ZEWNĘTRZNEJ
Środki ostrożności związane z montażem jednostki zewnętrznej
• Aby uniknąć wzrostu poziomu hałasu i drgań, jednostkę zewnętrzną należy zamontować na sztywnej podstawie.
• Należy ustalić kierunek wylotu powietrza tak, aby nie tamować wypływu powietrza.
• W przypadku miejsca montażu wystawionego na silny wiatr, jak np. nad morzem, należy dopilnować, aby
wentylator działał prawidłowo, ustawiając jednostkę wzdłuż ściany lub używając osłony przeciwpyłowej lub
ekranu.
• Szczególnie na obszarach wietrznych, jednostkę należy zamontować tak, aby ograniczyć wchodzenie wiatru.
• Żadne przeszkody nie mogą tamować przepływu powietrza.
G
UWAGA
• Ponieważ skropliny powstające gromadzą się w zbiorniku na skropliny i są odprowadzane rurami
poza pomieszczenie, nie wolno niczego więcej wkładać do zbiornika na skropliny.
• W pierwszej kolejności należy podłączyć jednostkę wewnętrzną, a następnie jednostkę zewnętrzną.

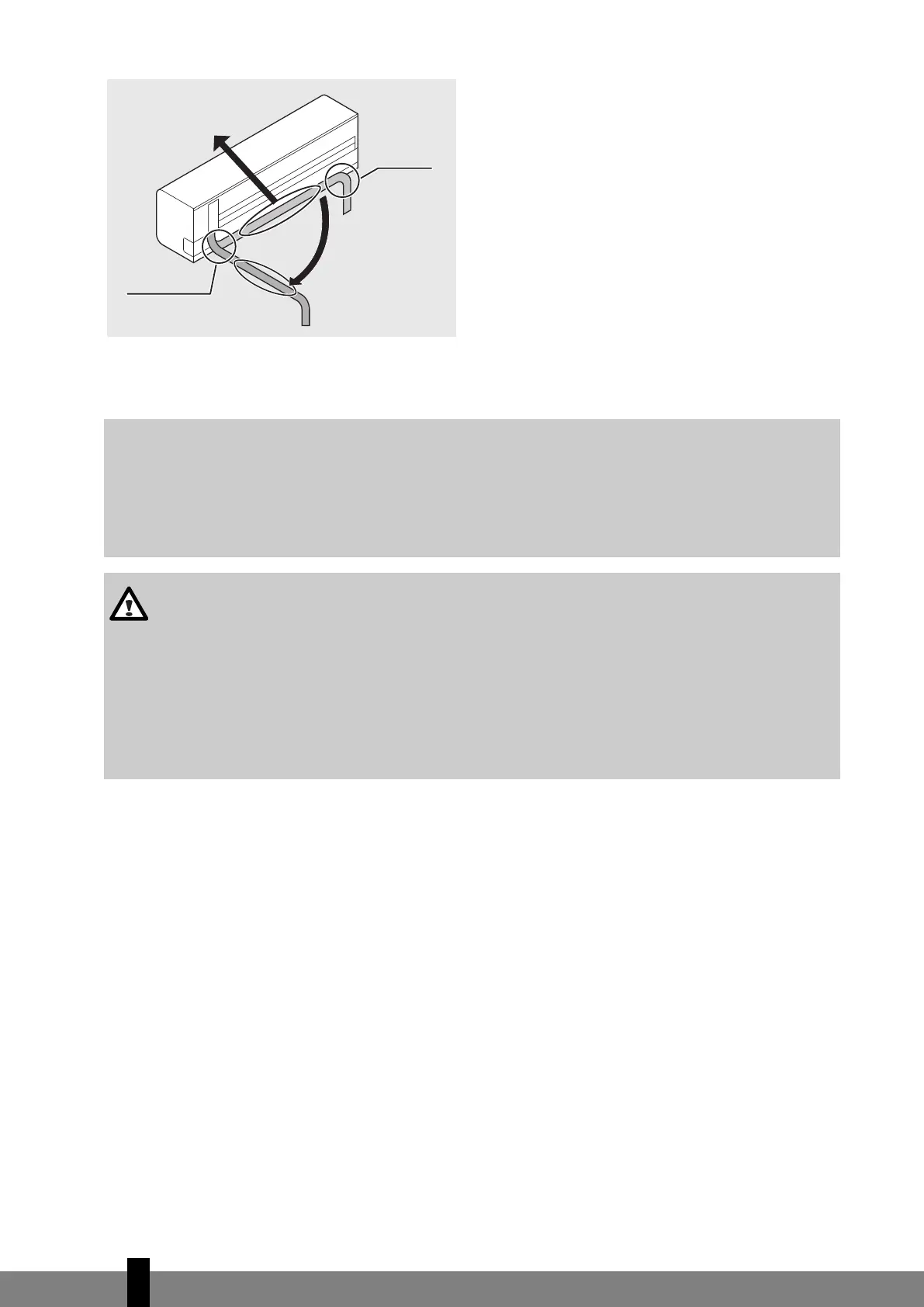

(TS 4xx)
Nie zginać!
Zgiąć
( tylko 1x )
Zgiąć
( tylko 1x )
PRZESTROGA
• Należy uważać, aby nie doszło do poluzowania się przewodu ściekowego.
• Należy wykonać izolację cieplną obu przewodów pomocniczych.
• W wiązce owiniętej taśmą przewód ściekowy powinien być położony jako najniższy. Umieszczenie
przewodu u góry może spowodować przepełnienie zbiornika ściekowego wewnątrz jednostki.
• Nie należy ani krzyżować, ani skręcać przewodu zasilającego z jakimkolwiek innym okablowaniem.
• W celu sprawnego odprowadzenia skroplin, przewód ściekowy musi być prowadzony ze spadkiem
na całej długości.
:
130
