Rys. 8

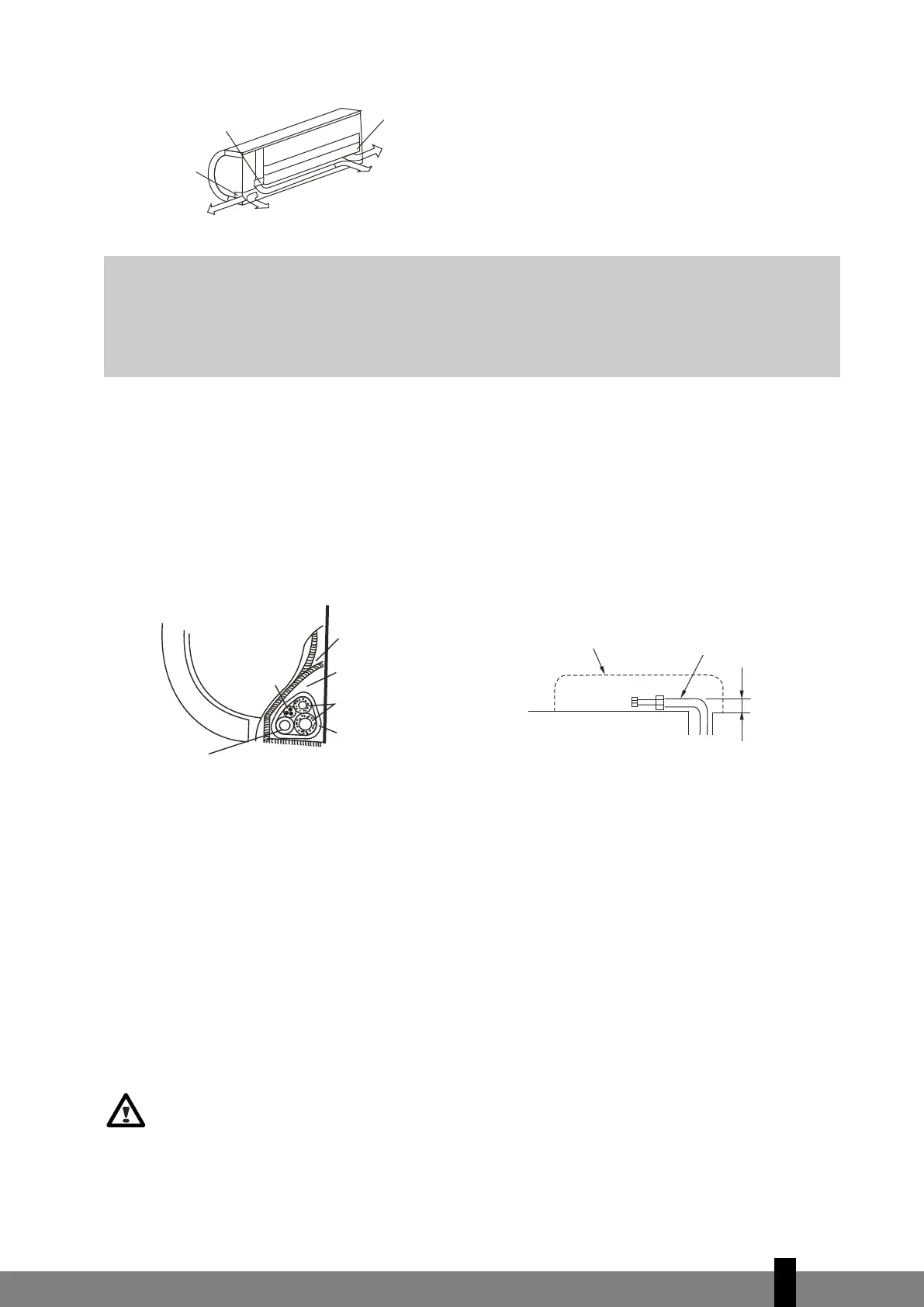

4. Montaż jednostki wewnętrznej
1. Przełóż rurę przez otwór w ścianie.
2. Górny zaczep z tyłu jednostki wewnętrznej nałóż na hak górny płyty montażowej, przesuń
jednostkę wewnętrzną w obie strony na boki, aby sprawdzić, czy jest pewnie zawieszona.
3. Część żeńską można łatwo przełożyć, wkładając między jednostkę wewnętrzną a ścianę element amorty-
zujący. Wyjmij ją po podłączeniu instalacji rurowej. Rys. 7
4. Dosuń dolną część klimatyzatora do ściany. Następnie przesuń jednostkę wewnętrzną na boki oraz w górę
i do dołu, aby sprawdzić, czy jest dobrze zawieszona.
Rys. 9 Rys. 10
Montaż jednostki wewnętrznej (w modelach TS 4xx)
Należy zamontować przewody z lewej tylnej i z prawej tylnej strony w sposób przedstawiony poniżej.
Rurę łączącą należy wygiąć tak, aby znajdowała się na wysokości 43 mm lub mniej od ściany.
1. Przełóż rurę przez otwór w ścianie.
2. Górny zaczep z tyłu jednostki wewnętrznej nałóż na hak górny płyty montażowej, przesuń
jednostkę wewnętrzną w obie strony na boki, aby sprawdzić, czy jest pewnie zawieszona.
3. Podłączenie rur można łatwo wykonać, wkładając element amortyzujący pomiędzy jednostkę wewnętrzną a
ścianę. Wyjmij go po podłączeniu instalacji rurowej.
4. Dosuń dolną część klimatyzatora do ściany. Następnie przesuń jednostkę wewnętrzną na boki oraz w górę
i do dołu aby sprawdzić, czy jest dobrze zawieszona.
Zobacz ilustracja 11: Przy zginaniu przewodów czynnika chłodniczego umieszczonych z tyłu urząd-
zenia wskazana jest szczególna ostrożność! Przewody te są wykonane z miedzi. Wielokrotne zginanie zaz-
naczonej ich części może doprowadzić do pękania miedzi, co jest następstwem procesu fizycznego.
Pęknięcia mogą być z kolei przyczyną wycieku czynnika chłodniczego, co nie jest objęte gwarancją.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
3
Kontur jednostki
wewnętrznej
R
ura łącząca
Jednostka wewnętrzna
Rynna na
skropliny
M
iejsce na
rury
Rura łącząca
Taśma do
owijania
Przewód łąc-
z
ący
Przewód ście-
k
owy
Rys. 9
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
3
Uchwyt rury
Zaślepka rury
(lewa)
Lewa rura
Lewa rura tylna
Prawa rura tylna
Prawa
rura
Zaślepka rury
(prawa)
G
UWAGA
Podczas zginania rur należy zachować najwyższą ostrożność. Zawsze pamiętać o tym, aby rury były
zgięte a nie zgniecione. Rury zgniecionej nie wolno instalować, ponieważ grozi to wyciekiem czynnika
chłodzącego. Skonsultować z autoryzowanym dostawcą lub ze specjalistą monterem urządzeń
klimatyzacyjnych.
