wind wordt voorkomen.
• Zorg ervoor dat de luchtstroom niet door obstakels wordt belemmerd.
Bij capaciteiten ≤ 7,0 kW: plaats de buitenunit nooit meer dan 8 meter hoger of lager dan de binnenunit.

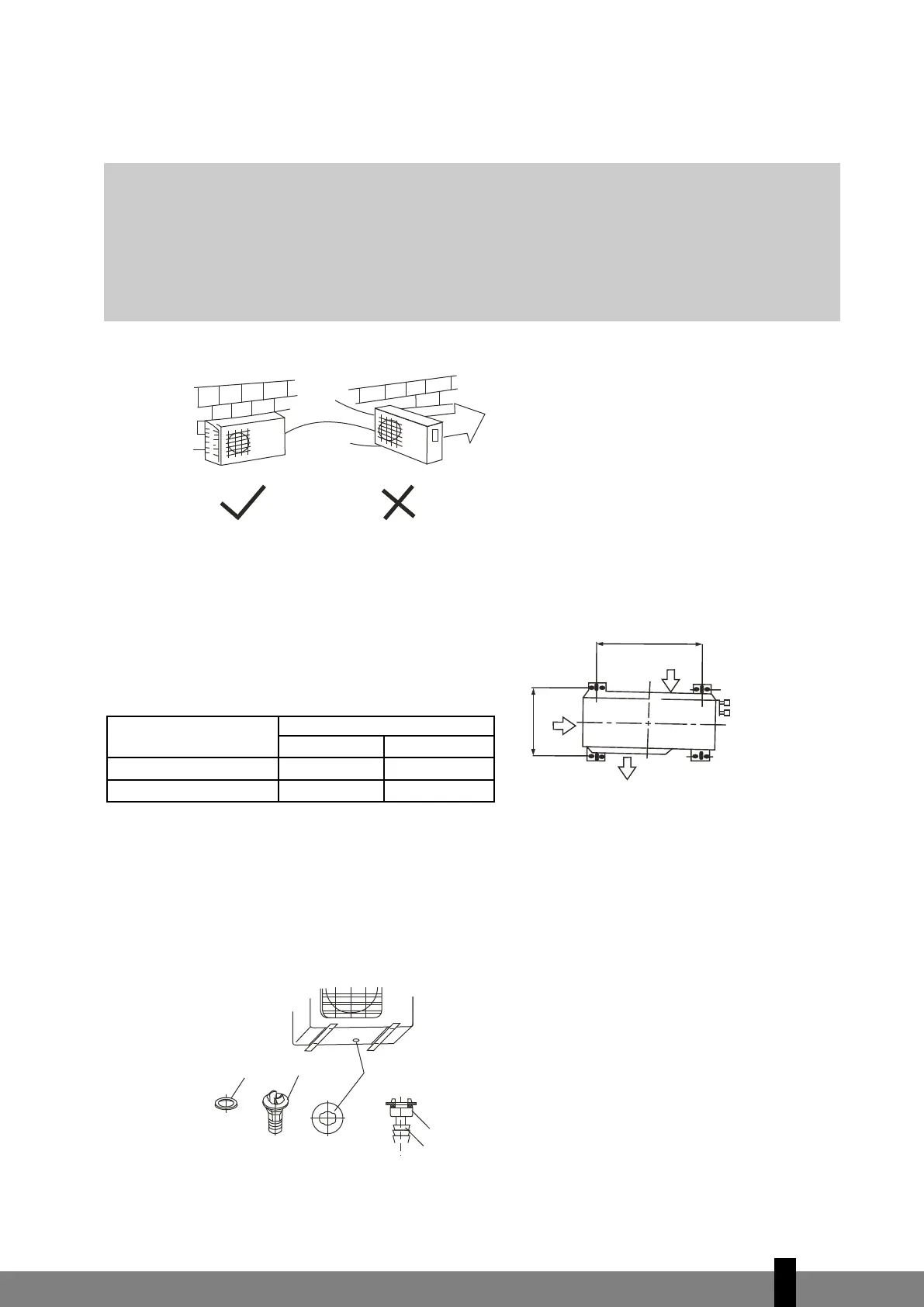

Fig. 12
Bevestiging van de buitenunit
Veranker de buitenunit met bouten, borgringen en moeren ø 10 mm stevig en horizontaal op een beton-
nen of stabiele ondergrond.
Fig. 13
Installatie van afvoerverbinding
(Zie Fig. 14)
Breng de afdichtring in het afvoerkniestuk aan, plaats vervolgens de afvoerverbinding in het gat in de
bodem van de buitenunit, en draai de verbinding 90° om de onderdelen stevig met elkaar te verbinden.
Sluit de afvoerverbinding aan met een verlenging van de afvoerslang (niet meegeleverd). Zo kan het con-
denswater, dat zich vormt in de verwarmingsstand van de airconditioning, worden afgevoerd.
Fig. 14
Voor TSCS modellen
S
terke
w
ind
G
LET OP
Als de installatie wordt opgehangen, moet de montagesteun voldoen aan alle technische
voorschriften. De montagewand moet sterk genoeg zijn. Als dit niet het geval is, moet deze
verstevigd worden. De verbindingen tussen steun en wand en tussen steun en airconditioning
moeten stevig, stabiel en duurzaam zijn. Bij twijfel of onzekerheid hierover mag de unit niet
w
orden geplaatst, en moet de benodigde ondersteuning worden berekend en geconstrueerd
door een deskundige technicus.
Luchtinlaat
Luchtuitlaat
Lucht
inlaat
Afmeting buitenunit
in mm (BxHxD)
Afmetingen
A (mm) B (mm)
780x540x250 549 276
760x590x285 530 290
Afdichtring
Afvoerver-
binding
Gat in bodem van
buitenunit
Afdichtring
Afvoerpijp
