3. Im Stromkreis sollten ein Kriechstromschutz und ein Hauptschalter mit einer 1,5-fachen Leistung des
Maximalstroms des Geräts installiert sein.
4. Achten Sie darauf, dass die Klimaanlage gut geerdet ist.
5. Schließen Sie die elektrischen Leitungen gemäß dem Stromlaufplan an, der sich auf dem Schild des
Geräts für den Außenbereich befindet. (Fig 22 & 23)
6. Die gesamte Verkabelung muss den örtlichen und landesweiten elektrischen Normen und Vorschriften
entsprechen und muss von qualifizierten, geschulten Fachleuten vorgenommen werden.
7
. Ein individueller Abzweigstromkreis und eine einzelne Steckdose, die nur für diese Klimaanlage ver-
wendet wird, müssen vorhanden sein. Informationen zu empfohlenen Leitergrößen und Sicherungen
finden Sie in der folgenden Tabelle:

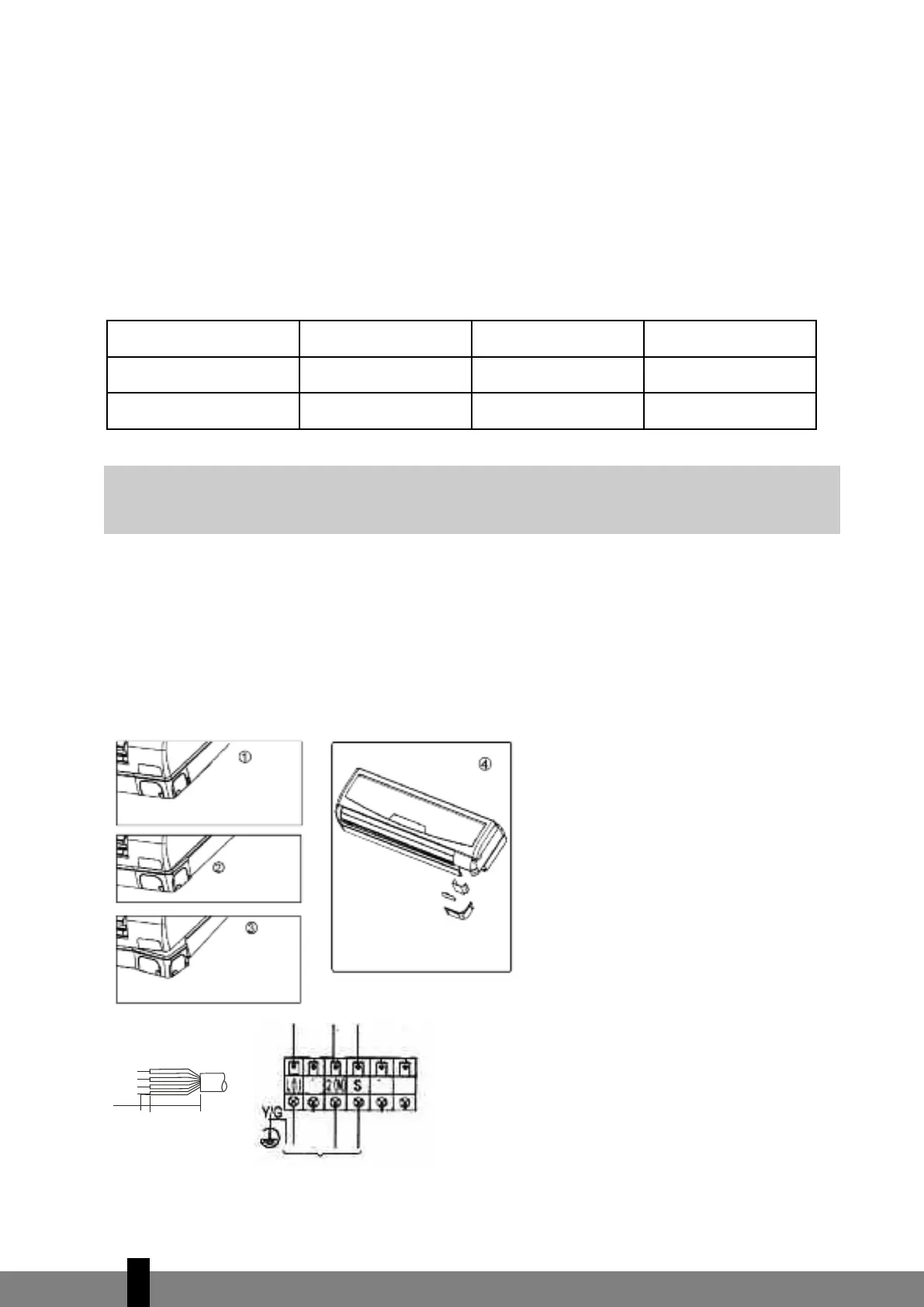

Anschließen des Kabels an das Innengerät (für TS Geräte)
1. Die Kabel für die Verbindung mit dem Innen- bzw. Außengerät sollten vom Typ H07RN-F sein.
2. Entfernen Sie die Abdeckung und die Schraube und nehmen Sie die Abdeckung ab. (Abb. 21)
3. Schließen Sie die Kabel gemäß ihrer Markierungen an den Anschlüssen an. (Abb. 22)
4. Umwickeln Sie die Kabel, die nicht mit den Anschlüssen verbunden sind, mit Isolierband, damit sie keine
elektrischen Bauteile berühren können.
5. Befestigen Sie die Klemme des Netzkabels.
Fig. 21
Fig. 22
Anschließen des Kabels an das Außengerät (für TS Geräte)
Modell Stromversorgung
Eingangsnennspannung
(Schalter/Sicherung)
Abmessung Netzkabel
≤ 3,5 kW
230V~50Hz 16A 2,5 mm
2
> 3,5 kW
230V~50Hz 16A slow 2,5 mm
2
G
HINWEIS!
Die Anschlussspannung sollte mit der Nennspannung der Klimaanlage übereinstimmen.
nach Innengerät
2
