INDENDØRSENHEDEN INSTALLATION
1. Montering af installationspladen
1. Montere installationspladen  horisontalt på strukturdele på væggen med rum omkring installations-
pladen.
2. Hvis væggen er lavet af mursten, beton eller tilsvarende, bor da 8 stk 5mm huller i væggen. Placere klip-
holderen  for rigtig montering af skruerne .
3. Montere installationspladen  på væggen med 8 type “A” skruer .
G
ADVARSEL
• Vær opmærksom, at der er minimum 12 frit rum til højre og venstre for enheden.
Indendørsenheden skal installeres med mimimum 15 cm luft til loftet.
• Anvend en skruefinder for at finde skruer og derved undgå unødvendige skader på væggen.
• Indendørsenheden skal installeres på væggen i en højde af 2,3 meter eller mere fra gulvet.
• Minimum 2 af retningerne A, B og C skal være fri for forhindringer. Fig. 3.
G
BEMÆRK
llustrationen er kun for forklaring og indikering. Illustrationer kan være forskellige fra andre
udluftere, som du har købt.
G
BEMÆRK
Kobberledninger skal isoleres uafhængigt af hinanden.

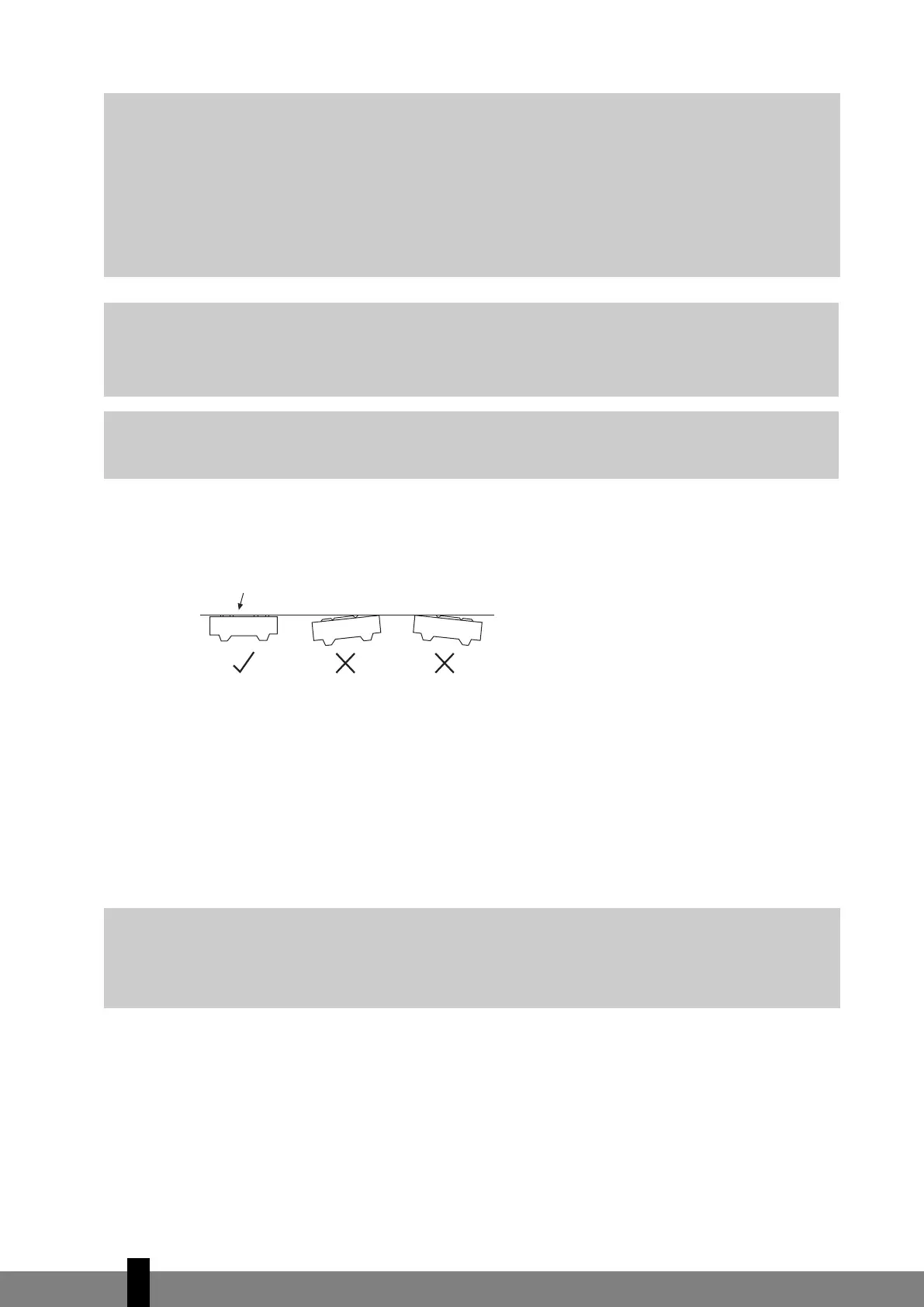

Rigtigt orientering
a installationspladen
Fig. 4
G
BEMÆRK
Monter installationspladen og bor huller i væggen i henhold til vægstrukturen og i henhold til
monteringspunkterne på installationspladen. (Dimensioner er i “mm” med mindre andet er
indikeret)
