F

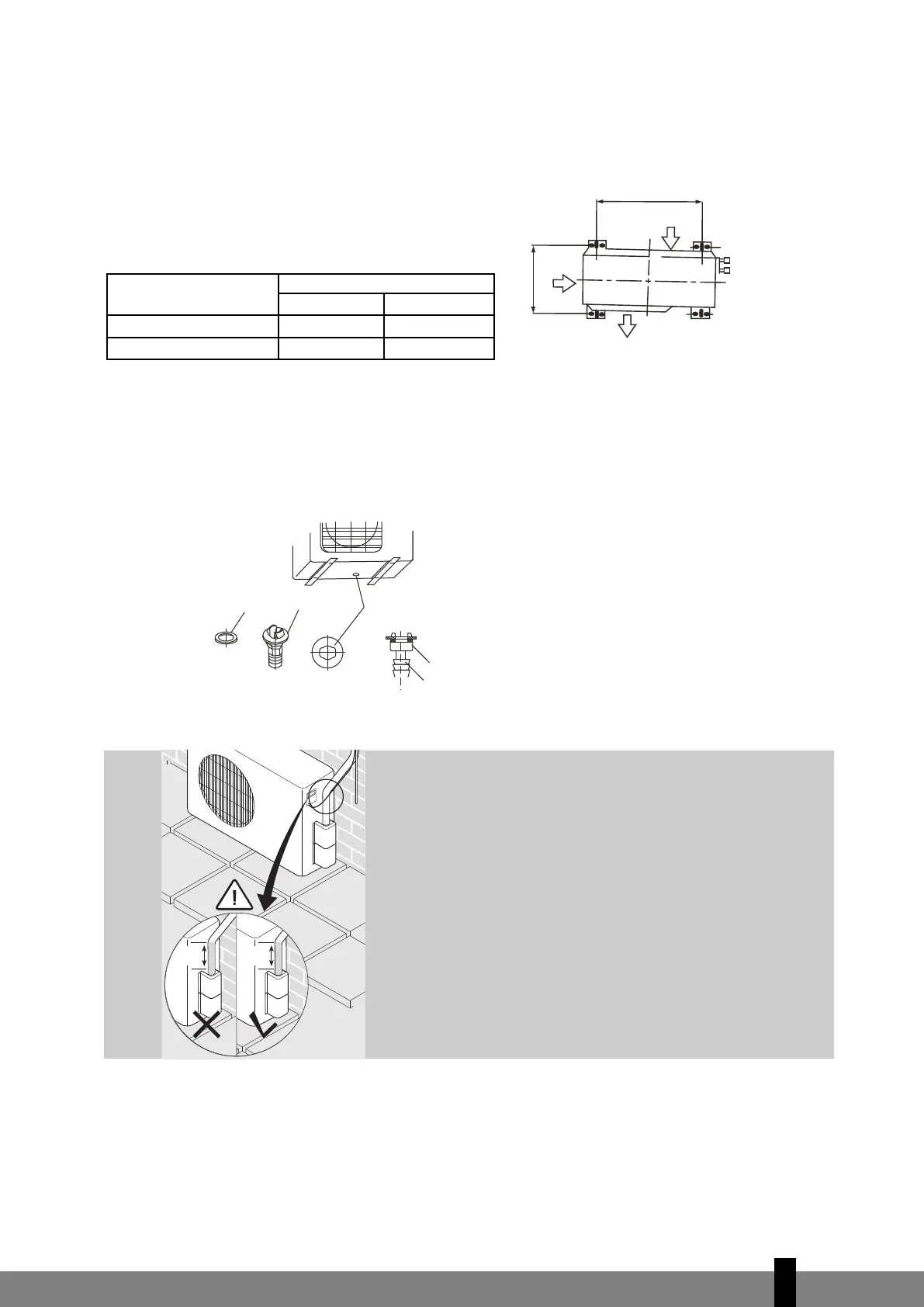

astgørelse af udendørsenheden
Slå udendørsenheden fast med bolte, låseskiver og møtrikker ø 10 mm på en horisontal overfalde af cement
eller tilsvarende materiale.
Fig. 13
Installation af samlingsdræn
(se fig. 14)
Monter pakningen på drænet, og indsæt da drænsamlingen i det nederste hul på udendørsenheden, rote-
re 90 grader for at samle dem ordentligt. Forbind drænsamlingen med en forlængerdrænslange (ikke inklu-
deret). På denne måde kan kondensvand, som skabes under opvarmningen af ventilatoren, blive drænet
væk.
Fig. 14
TSCS
L
uchtuitlaat
Luchtinlaat
Luft-
i
ndtag
Luftindtag
L
uftudtag
Udendørsenhedens
mål i mm
Monteringsmål
A (mm) B (mm)
780x540x250 549 276
760x590x285 530 290
P
akning
Drænsamling
Bsefordybningshul
for udendørsenhe-
den
Pakning
Drænrør
G
De sidste 20 cm af kølemiddelrøret, som sidder tæt på stud-
sen, må ikke være bøjet. Bøjning kan medføre lækage, hvil-
ket ikke er omfattet af garantien.
Fig. 15
Udend
m
