momentnøgle som vist.
• Vælg det korrekte tilspændingsmoment for at undgå, at rørene, samlestykkerne og møtrikkerne beska-
diges.
F

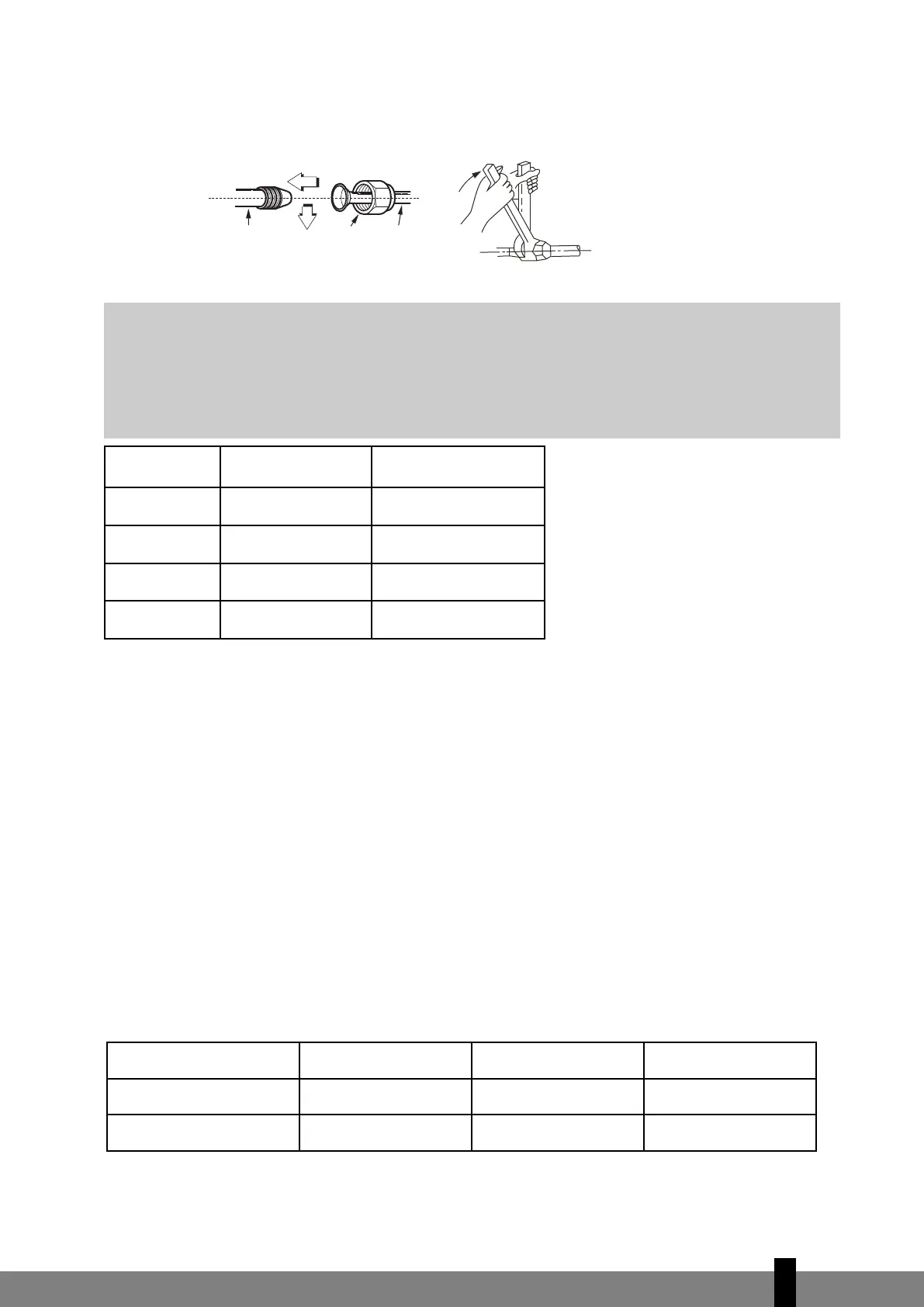

ig. 19 Fig. 20
Tabel 1: Tilspændingsmoment
ELEKTRISK ARBEJDE
Elektriske forholdsregler ved den indledende installation
1. I tilfælde af en farlig situation (elekrisk, mekanisk og/eller med køleelement mm) må udlufterne ikke
installeres.
2. Strømspændingen skal være i området af 95%~105% af den nævnt spænding i tabellen.
3. En beskyttelse mod insekter og en hovedkontakt med 1,5 gange den maksimale kapacitet af enhe-
den skal installeres i strømkredsen.
4. Sikre at udlufteren står godt fast.
5. Forbind ledningerne i henhold til det vedlagte el-diagram placeret på panellet på udendørsenheden.
Fig. 22 & 23.
6. Alle ledninger skal leve op til de nationale el-standarder og må kun installeres af elektrikere
7. Et individuelt strømkredsløb for denne udlufter skal være tilgængelig. Se den følgende tabel for de
foreslåene sikringsspecifikationer:
Slanger til
i
ndendørsenhed
F
langemøtrik
Rør
G
BEMÆRK
• Et for kraftigt tilspændingsmoment kan ødelægge møtrikken afhængigt af
installationsforholdene.
• Alt kølearbejde og alle kølerør skal overholde gældende lovgivning, standarder og normer og
må udelukkende udføres af kvalificerede og uddannede teknikere.
Udvendig
diameter
Tilspændingsmoment
(N.cm)
Ekstra tilspændingsmo-
ment (N.cm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)
Model El-spænding
Input nuværende
(Kontakt/Sikring)
Strømkabelstørrelse
≤ 3,5 kW
230V~50Hz 16A 2,5 mm
2
> 3,5 kW
230V~50Hz 16A slow 2,5 mm
2
