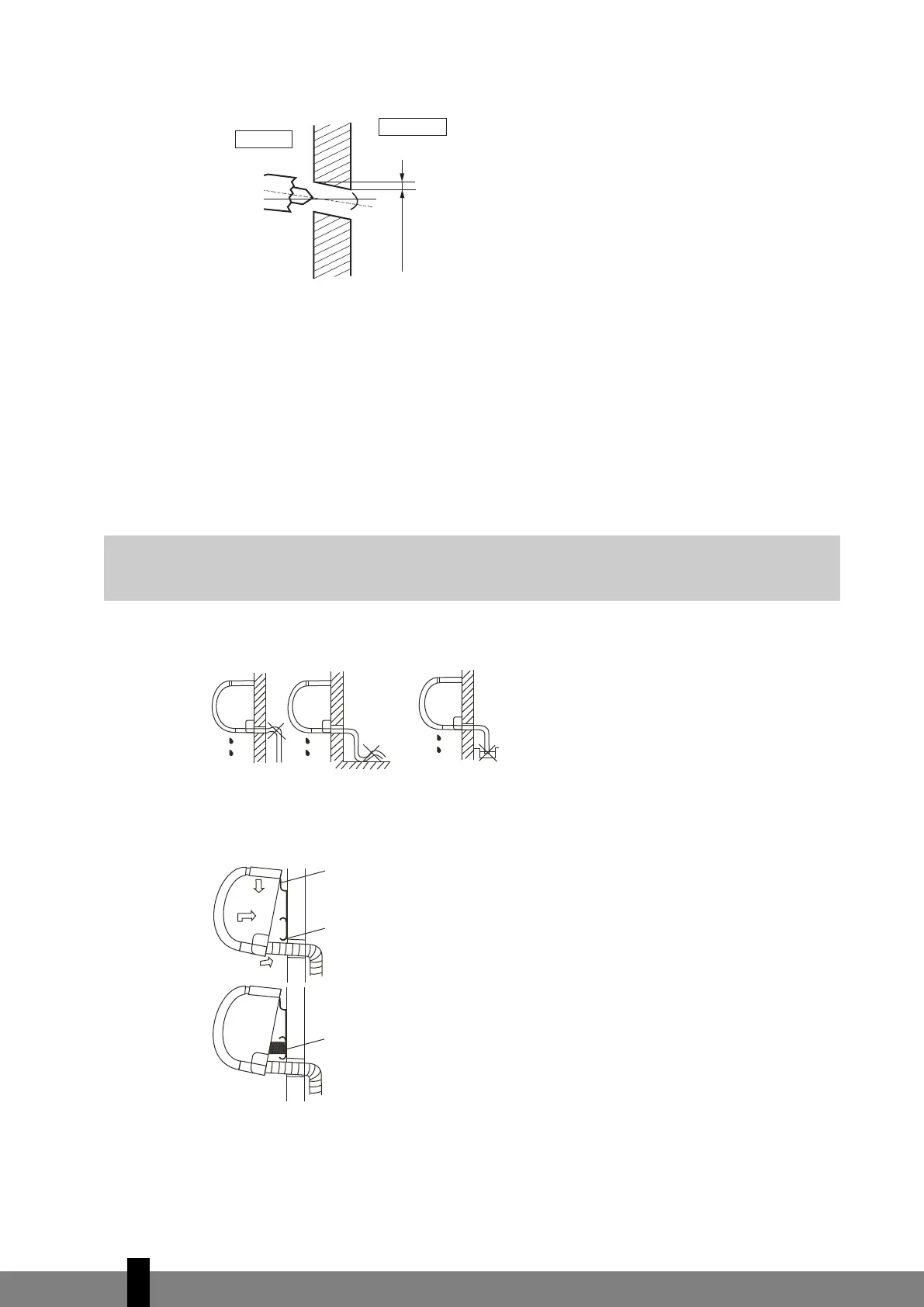

Fig. 5
2. Percer un trou dans le mur
1. Déterminer la position des trous en fonction du diagramme illustré à la Fig. 4 & 5. Percer un  trou
(≥ 85 mm pour modèles TSCS 4xx et ≥ 65 mm pour modèles TS 4xx) en inclinant légèrement vers le bas
(côté extérieur) afin d’éviter la pénétration d’eau vers l’intérieur.
2. Veiller à toujours utiliser un guide de perçage de mur lors du perçage de grille métallique, de panneau
métallique, etc.
3. Tuyau de raccordement et installation de drainage
Fig. 6
1. Lors de l’installation d’une extension du flexible de drainage, isoler le joint à l’aide d’un tuyau renfor-
cé et ne pas laisser pendre le flexible de drainage.
Fig. 7
Tuyau de raccordement
2. Pour les tuyaux gauche et droit, ôter le couvercle du panneau latéral. Conserver ce couvercle car il pour-
ra servir lors de tout déplacement du climatiseur.
G
ATTENTION
Le flexible de drainage doit toujours être installé en pente. Ne pas l’installer comme illustré à la
Fig.6.
Éviter toute remontée du flexible qui
bloquerait le flux d’eau.
Ne pas placer l’extrémité du
flexible dans de l’eau.
Crochet supérieur
Crochet inférieur
Coussinet
M
ur
I
ntérieur
Extérieur
≥5°
5 - 7 mm
par 100 mm
3
