B
ranchement du câble à l’unité extérieure (pour les modèles TS)
(voir fig. 24)
1. Enlever le couvercle des éléments électriques de l’unité extérieure.
2. Brancher les câbles de raccordement aux terminaux en fonction des numéros indiqués sur le bornier des
unités intérieure et extérieure.
3. Afin d’éviter toute infiltration d’eau, faire une boucle dans le câble de raccordement comme illustré sur
le diagramme d’installation des unités intérieure et extérieure.
4
. Isoler les cordons non utilisés (fils) à l’aide de ruban en PVC. Veiller à ce qu’ils ne touchent aucun élé-
ment électrique ou métallique.

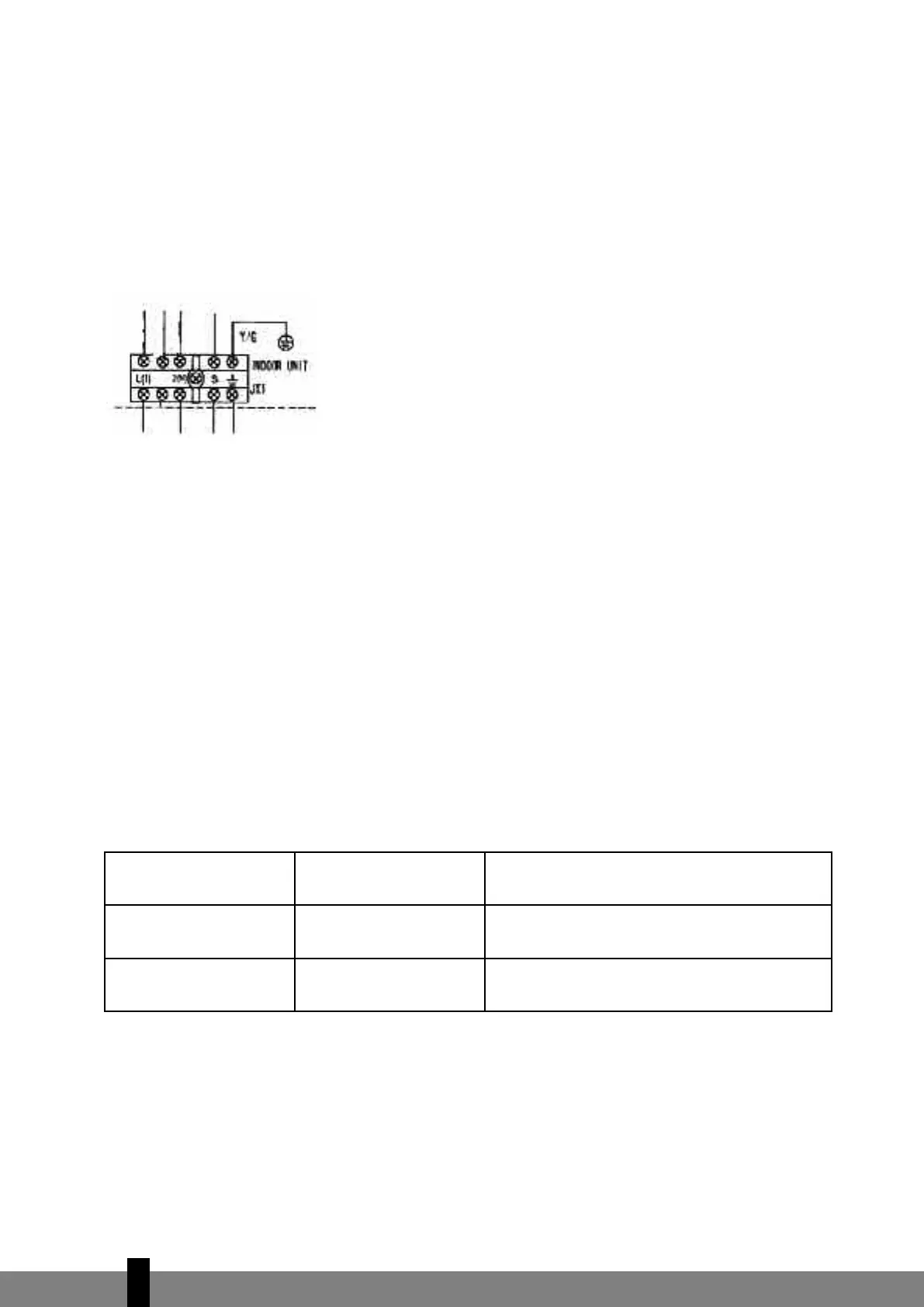

Fig. 24
PURGE D’AIR (pour les modèles TS)
L’air et l’humidité qui restent dans le système de refroidissement, par exemple après l’installation, peuvent
avoir des effets indésirables ou entraîner les détériorations du système, tels que :
• La pression dans le système augmente.
• Le courant d’exploitation augmente.
• Le système de refroidissement ou de chauffage devient moins efficace.
• L’humidité dans le circuit de refroidissement peut geler et bloquer les tuyaux capillaires.
• La présence d’eau peut entraîner la corrosion d’éléments du système de refroidissement.
• Le compresseur peut être endommagé.
Pour cette raison, l’unité intérieure et la tuyauterie entre les unités intérieure et extérieure doit être testée
contre les fuites et purgée à l’aide d’une pompe d’aspiration afin d’éliminer du système tout gaz non con-
densable et toute humidité.
LONGUEUR DE TUYAU ET QUANTITÉ DE FRIGORIGÈNE (pour les modèles TS)
• Si l’unité doit être déplacée, il convient de la purger au préalable à l’aide de la pompe d’aspiration.
• S’assurer que le frigorigène ajouté dans le climatiseur est toujours à l’état de fluide.
• N’utiliser que le type de frigorigène indiqué sur l’étiquette signalétique.
s
ur l’unité extérieure
Longueur tuyau de
raccordement
Méthode de purge d’air
Quantité supplémentaire par rapport à la
quantité normale de frigorigène à charger
(suivant l’ étiquette signalétique)
Moins de 5 m
Utiliser la pompe
d’aspiration
------------------------
de 5 à 10 m
Utiliser la pompe
d’aspiration
Longueur tuyau côté frigorigène :
30g/m>5m
