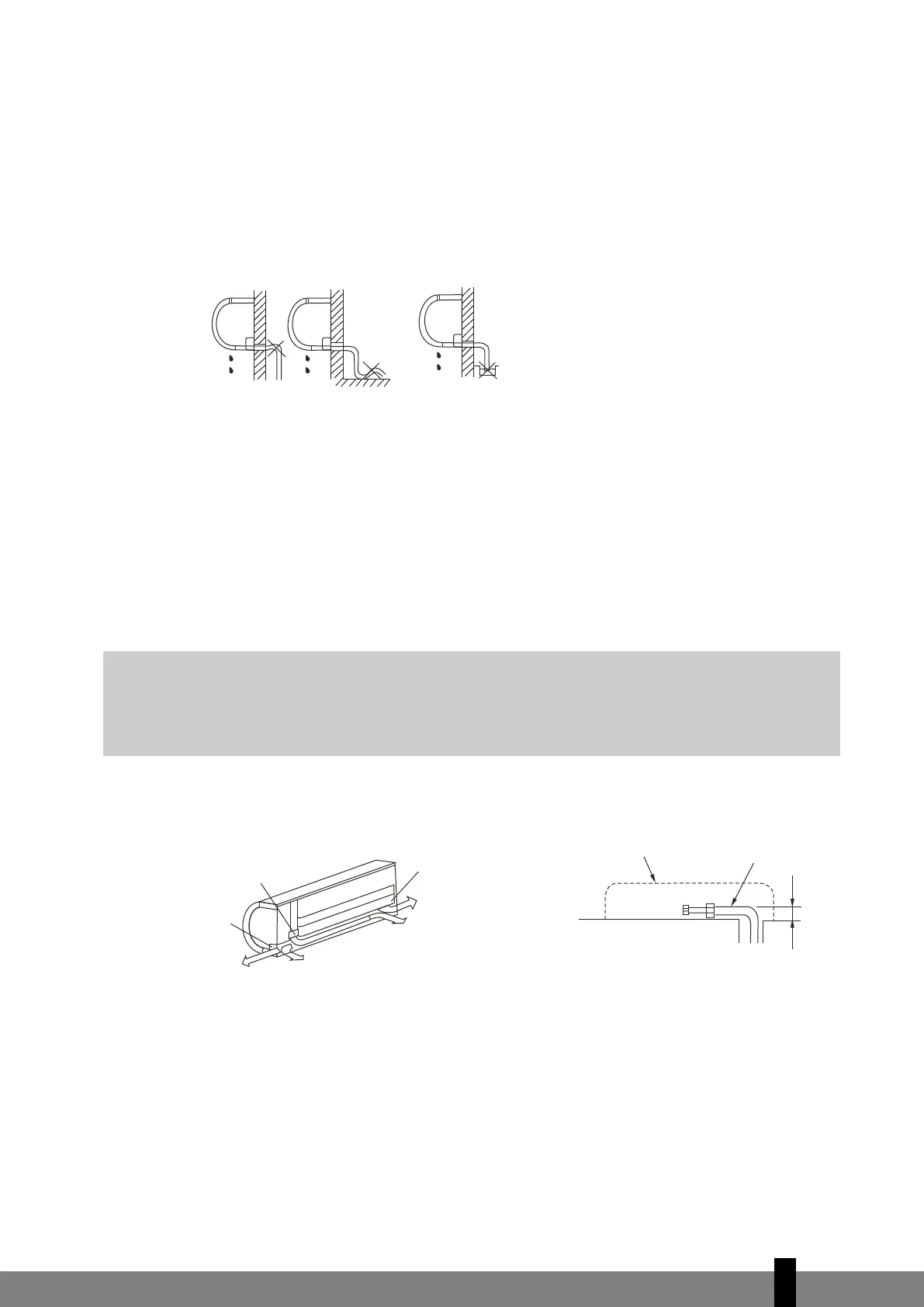

2. Wiercenie otworu w ścianie
1. Ustal położenie otworu według schematu przedstawionego na rys. 5. Wywierć jeden (1) otwór (65 mm) pod
kątem, lekko w dół, na zewnątrz budynku. Zapobiegnie to wlewaniu się wody do środka.
2. Wykonując otwór w metalowej kracie, płycie itp. zawsze używać rury osłonowej.
3. Montaż rury łączącej i instalacji ściekowej
1. Przewód ściekowy należy zawsze prowadzić ze spadkiem na całej długości. Nie należy instalować przewo-
du ściekowego w sposób przedstawiony poniżej.
2. Podczas podłączania przedłużenia przewodu ściekowego, część łączącą przedłużenie przewodu odwadni-
ającego należy zaizolować rurą osłonową, nie należy dopuścić aby wąż ściekowy luźno zwisał.
Rura łącząca
1. W celu zamontowania instalacji z lewej i z prawej strony klimatyzatora, należy zdjąć zaślepkę z panelu bocz-
nego. Zaślepkę rury należy zachować, ponieważ można jej będzie użyć w razie przenoszenia klimatyzatora
w inne miejsce.
2. Należy zamontować przewody z lewej tylnej i z prawej tylnej strony w sposób przedstawiony poniżej. Rurę
łączącą wygiąć tak, aby znajdowała się na wysokości 43 mm lub mniej od ściany.
3. Podłącz koniec rury łączącej. (Zobacz temat Uszczelnianie połączenia w rozdziale PODŁĄCZANIE INSTA-
LACJI RUROWEJ CZYNNIKA CHŁODZĄCEGO).
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
3
G
UWAGA
Podczas zginania rur należy zachować najwyższą ostrożność. Należy zawsze pamiętać o tym, aby
rury były zgięte a nie zgniecione. Rury zgniecionej nie wolno instalować, ponieważ grozi to wyciekiem
czynnika chłodzącego.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
3
N
ie należy blokować przepływu wody przez prowadzenie przewodu do góry.
Nie należy wkładać końcówki przewodu
ś
ciekowego do wody.
Uchwyt rury
Zaślepka rury (lewa)
Lewa rura
Lewa rura tylna
Prawa rura tylna
Prawa rura
Zaślepka rury (prawa)
Kontur jednostki
wewnętrznej
Rura łącząca
Rys. 7
Rys. 8
