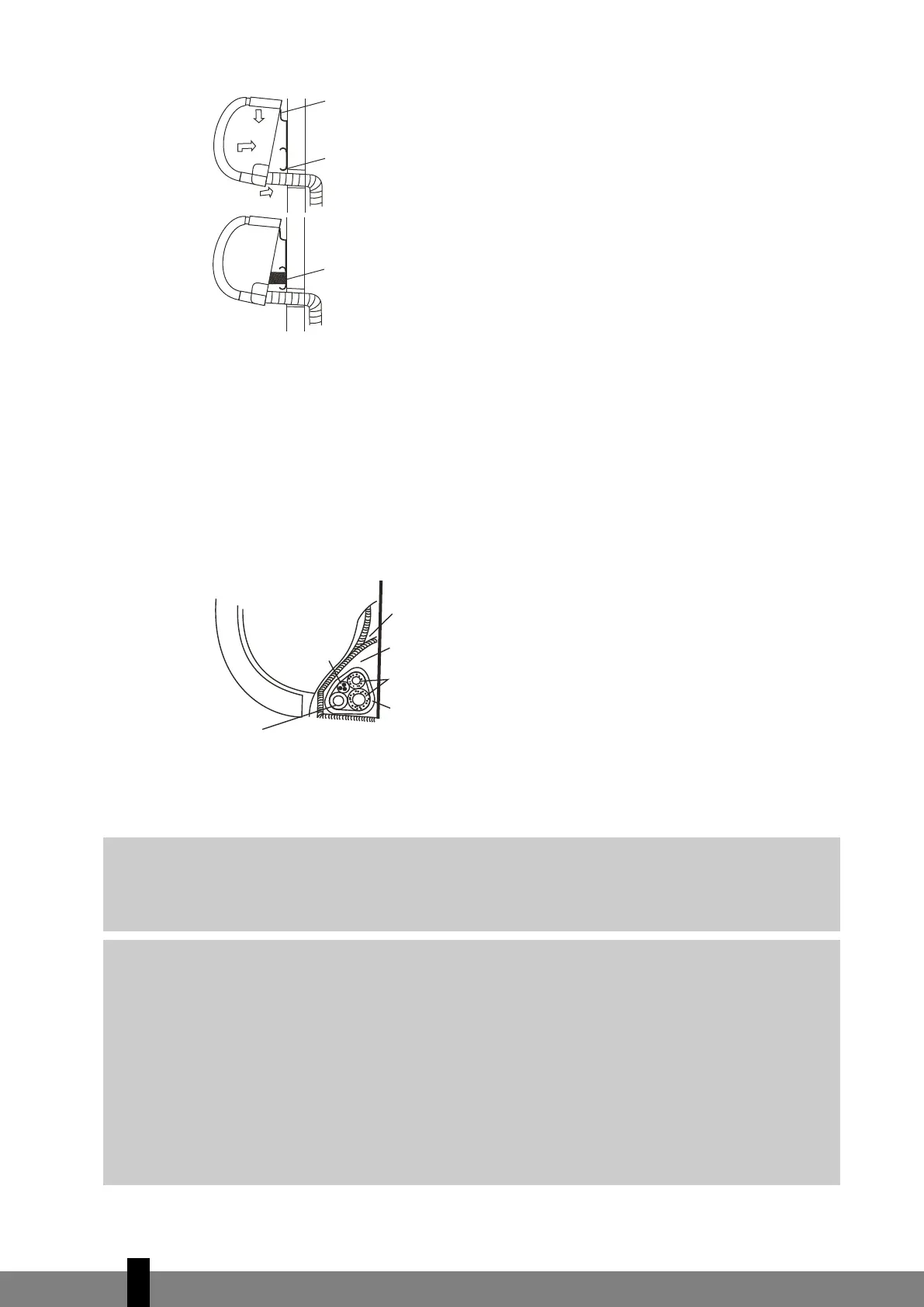

4. Montaż jednostki wewnętrznej
1. Przełóż rurę przez otwór w ścianie.
2. Górny zaczep z tyłu jednostki wewnętrznej nałóż na hak górny płyty montażowej, przesuń
jednostkę wewnętrzną w obie strony na boki, aby sprawdzić, czy jest pewnie zawieszona.
3. Podłączenie rur można łatwo wykonać, wkładając element amortyzujący pomiędzy jednostkę wewnętrzną a
ścianę. Wyjmij go po podłączeniu instalacji rurowej.
4. Dosuń dolną część klimatyzatora do ściany. Następnie przesuń jednostkę wewnętrzną na boki oraz w górę
i do dołu, aby sprawdzić, czy jest dobrze zawieszona.
5. Instalowanie rur i owijanie
Owiń taśmą rury, kabel połączeniowy i przewód ściekowy, dokładnie i równomiernie, jak to pokazano na rys.10.
G
PRZESTROGA
• W pierwszej kolejności należy podłączyć jednostkę wewnętrzną, a następnie jednostkę zewnętrzną.
• Nie wolno dopuścić do odłączenia instalacji rur
owej z tyłu jednostki wewnętrznej.
• Należy uważać, aby nie doszło do poluzowania się przewodu ściekowego.
• Należy wykonać izolację cieplną obu przewodów pomocniczych.
• W wiązce owiniętej taśmą przewód ściekowy powinien być położony jako najniższy
. Umieszczenie
przewodu u góry może spowodować przepełnienie zbiornika ściekowego wewnątrz jednostki.
• Nie należy ani krzyżować, ani skręcać przewodu zasilającego z jakimkolwiek innym okablowaniem.
• W celu sprawnego odprowadzenia skroplin, przewód ściekowy musi być prowadzony ze spadkiem
na całej długości.
G
UWAGA
Ponieważ skropliny powstające z tyłu jednostki wewnętrznej gromadzą się w zbiorniku na skropliny i
są odpr
owadzane rurami poza pomieszczenie, nie wolno niczego więcej wkładać do zbior
nika na
skropliny.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
3
:
90
Hak górny
Hak dolny
Element
amortyzujący
R
ys. 9
J
ednostka wewnętrzna
Rynna na
s
kropliny
M
iejsce na
rury
R
ura łącząca
T
aśma do
owijania
Przewód
ł
ączący
Przewód ściekowy
Rys. 10
