8786
9
87
G
ATENÇÃO
Se a tubagem estiver orientada para a traseira direita, a tubagem tem de ser montada com a
unidade interior, através do furo perfurado.
e. Oriente a tubagem, o cabo de alimentação e a mangueira de água condensada através do furo na
parede.
f. Ligue a tubagem de fluido refrigerante, os cabos de alimentação e a mangueira de água condensada
à unidade interior (2x). Consulte o capítulo 7, 8, 9 e 10.
g. Coloque a unidade interior. Consulte o capítulo 4.2
h. Ligue a tubagem e o cabo de alimentação à unidade exterior. Consulte o capítulo 10.
G
ATENÇÃO
A tubagem de fluido refrigerante proveniente das unidades interiores TSM825 e TSM832 pode ser
ligada a um dos grupos de válvula aleatoriamente. O ar condicionado está programado de forma
a que o dispositivo detete que unidade interior está ligada a determinado grupo de válvulas.
Nota: Se a tubagem de fluido refrigerante de uma unidade interior estiver ligada no grupo de
válvulas A, a ligação elétrica entre a unidade interior e exterior tem de ser ligada ao bloco de
terminais A da unidade exterior.
i. Ligue o cabo de alimentação à unidade exterior. Consulte o capítulo 9 e 10.
j. Aspire os circuitos do fluido refrigerante. Consulte o capítulo 11.
k. Verifique os circuitos de fluido refrigerante quanto a fugas. Consulte o capítulo 12.
l. Verifique se toda a instalação foi feita corretamente.
m. Ligue a tensão de alimentação e verifique o ar condicionado. Consulte o capítulo 14.
4. POSICIONAMENTO DA UNIDADE INTERIOR E EXTERIOR
4.1 Posicionamento da unidade interior
Não exponha a unidade interior ao calor ou ao vapor.
Escolha um lugar sem obstáculos à frente ou à volta da unidade.
Certifique-se de que a água condensada pode ser drenada sempre para um ponto inferior.
Não coloque a unidade perto de uma porta.
Certifique-se de que há pelo menos 12 cm livres à esquerda e à direita da unidade. Consulte a figura
4.
Utilize um localizador para rastrear a tubagem ou cabos elétricos para evitar danos desnecessários à
parede.
A unidade interior tem de ser instalada contra a parede a uma altura de pelo menos 2,3 metros acima
do chão. Consulte a figura 4.
A unidade interior tem de ser instalada com uma distância mínima de 15 cm entre a unidade e o teto.
Consulte a figura 4.
A unidade interior tem de ser montada nivelada.
Considere possíveis posições da unidade exterior ao posicionar a unidade interior. A tubagem e os
cabos da unidade interior e exterior têm de ser ligados.
G
ATENÇÃO!
Além das peças mencionadas acima, outras peças necessárias durante a instalação têm de ser
compradas pelo comprador do ar condicionado.
≥ 250mm
250mm
≥ 250mm
≥ 100mm
500mm
≥ 50 mm
≥ 50mm
≥ 2300mm
≥ 50mm
G
ATENÇÃO
Esta figura é apenas para referência e esclarecimento. A imagem pode ser diferente do ar
condicionado que adquiriu.

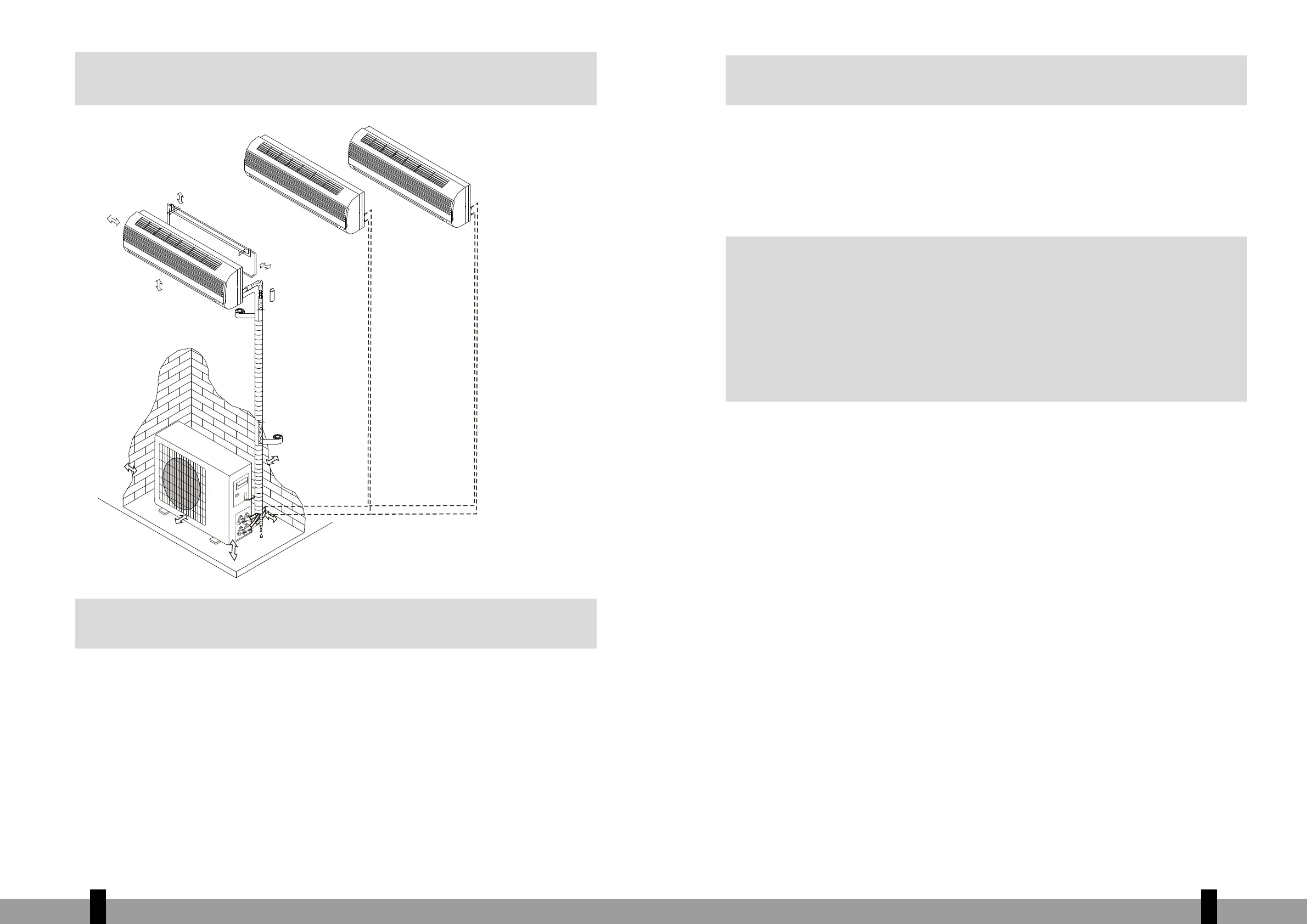

3. ATIVIDADES ANTERIORES À INSTALAÇÃO DO AR CONDICIONADO
a. Determine a posição de instalação da unidade interior (2x) e da unidade exterior. Consulte o capítulo
4 e 5. Não é necessário ligar todas as peças da unidade interior.
b. Monte a placa de montagem da unidade interior (2x). Consulte o capítulo 6.1.
c. Faça um furo para a tubagem de cada unidade interior. Consulte o capítulo 6.2.
d. Coloque a unidade interior, com os ganchos na parte traseira, nos ganchos superiores da placa de
instalação e verifique se a unidade está fixa. Não utilize os ganchos inferiores neste momento.
9
86
*TSM 8 MULTI
