• Não coloque animais e plantas ou outros objetos em frente da entrada de ar do escape de ar.
• Posicione sempre o ar condicionado num local de fácil acesso.
• Verifique e siga as leis e regulamentos locais sobre o posicionamento e instalação de equipamentos
de ar condicionado.
• Se a unidade estiver exposta a ventos fortes, por exemplo, quando está perto do mar, tem de garantir
que a ventoinha está a funcionar bem ao posicionar a unidade no sentido do comprimento ao longo
da parede ou ao utilizar defletores de pó ou fumo. Consulte a Figura 6.
Figura 6
Vento
forte
Vento
forte
Barreira
Incorreta Correta
• Se a unidade exterior estiver instalada em telhados de paredes exteriores, isto pode levar a ruídos e
vibrações perturbadoras.
• Certifique-se de que a unidade exterior pode ser fixada numa base firme.
G
ATENÇÃO
Se a unidade exterior estiver montada contra a parede, o suporte tem de cumprir todos os
requisitos técnicos. A parede tem de ser robusta o suficiente. Se não for o caso, necessita de ser
reforçada. As ligações entre o suporte e a parede e entre o suporte e o ar condicionado têm de
ser firmes, sólidas e duradouras. Em caso de dúvida, a unidade não pode ser montada e o suporte
necessário tem de ser calculado e construído
por um técnico autorizado.
5. POSSÍVEIS OPÇÕES DE INSTALAÇÃO DA TUBAGEM DA UNIDADE INTERIOR
PARA A UNIDADE EXTERIOR.
• A tubagem pode ser ligada a uma saída no lado esquerdo ou direito da unidade interior. Retire o
disco de rutura esquerdo ou direito conforme necessário. Consulte a Figura 7.
• A tubagem pode ser ligada a uma saída na parte traseira direita ou traseira esquerda. Consulte a
Figura 7.
Figura 7
G
ATENÇÃO
O comprimento máximo da tubagem entre a unidade interior e exterior é 15 metros.
A diferença de altura máxima entre a unidade interior e exterior é 5 metros.

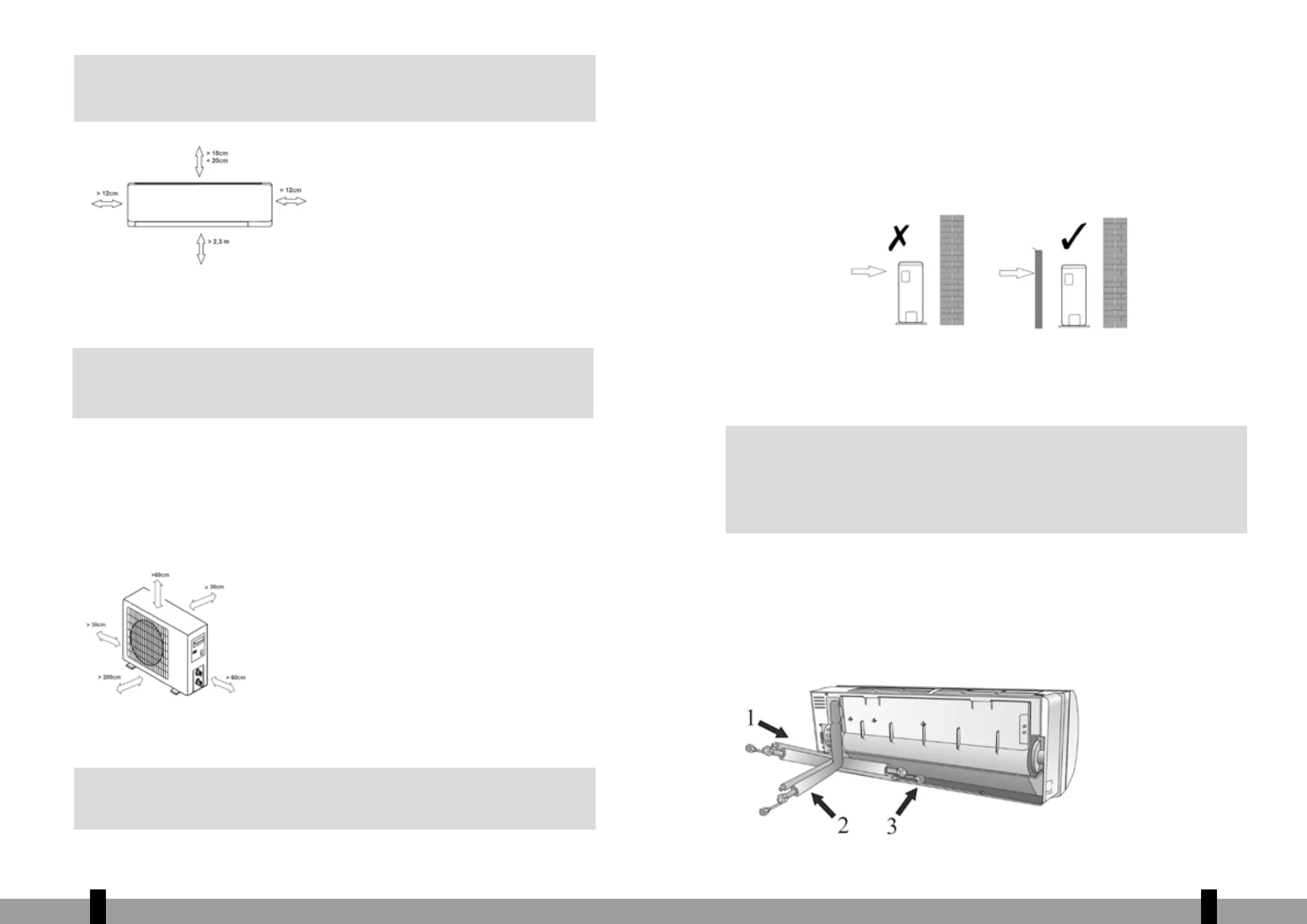

Figura 4
4.2 Posicionamento da unidade exterior.
• Posicione a unidade exterior numa base firme para minimizar ruído e vibração indesejados.
G
NOTA
A unidade exterior faz ruídos quando a unidade está em manutenção. Isto pode estar em conflito
com a legislação e regulamentos locais. O utilizador é responsável por verificar esta situação e
certificar que o equipamento cumpre integralmente a legislação local.
• Escolha a direção da saída do ar para que o ar de escape não fique obstruído.
• Considere o peso da unidade interior e exterior.
• Se for construído um abrigo para evitar que a unidade exterior seja exposta à luz direta solar ou à
chuva, tem de garantir que o condensador não fica obstruído.
• Certifique-se de que há pelo menos 30 cm livres na traseira e à esquerda. O espaço livre na frente da
unidade tem de ser pelo menos 200 cm e tem de ser mantido um espaço livre de 60 cm no lado da
ligação (lado direito) (consulte a figura 5).
• A unidade exterior tem de ser posicionada nivelada.
Figura 5
• Considere possíveis posições da unidade interior ao posicionar a unidade exterior. A tubagem e os
cabos da unidade interior e exterior têm de ser ligados.
G
ATENÇÃO
O comprimento máximo da tubagem entre a unidade interior e exterior é 15 metros.
A diferença de altura máxima entre a unidade interior e exterior é 5 metros.
