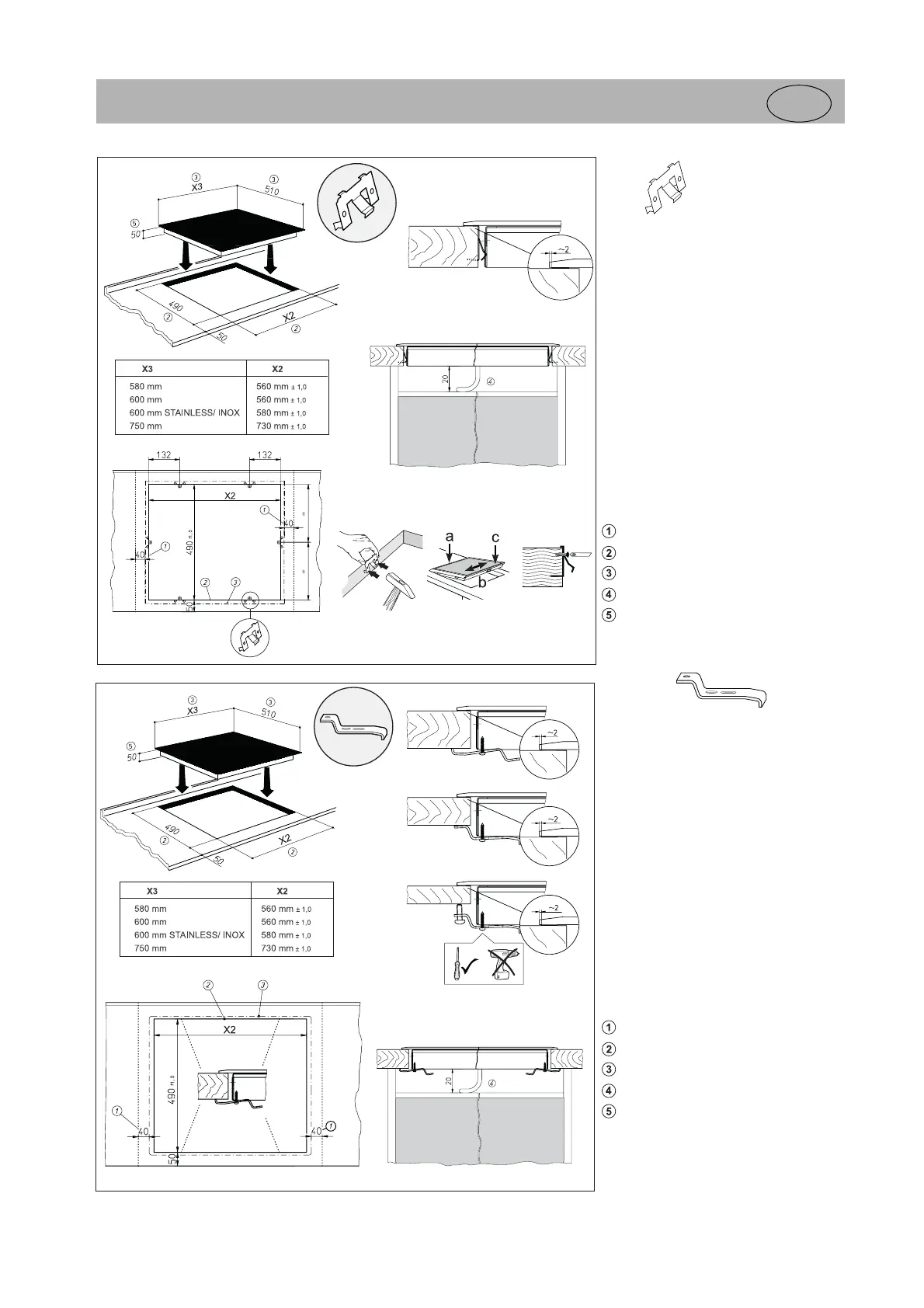

Instruções de montagem
P
111
Clipes
• Crave os clipes no entalhe do balcão nas
distâncias indicadas nas ilustrações
seguintes. Com o encosto horizontal não
é necessário um alinhamento da altura.
• Importante: o encosto horizontal dos
clipes tem que estar alinhado sobre o bal-
cão de serviço (evitar o perigo de ruptura).
• Seguindo a ilustração, posicione a placa
de cozinhar à esquerda (a), alinhe-a (b) e
prenda-a com clipes (c).
• Para proteger os clipes podem ser usados
parafusos.
Importante:
Se, ao ser instalada, a placa vitrocerâ-
mica não ficar bem ajustada ou ficar sob
tensão, há perigo de ruptura da mesma!
Distância mínima até às paredes adjacentes
Medida de fresagem
Medida exterior da placa de cozinhar
Passagem do cabo na parede traseira
Altura da montagem
Braçadeiras
• Coloque a placa de cozinhar e alinhe-a.
• Aplique as braçadeiras a partir de baixo
com os parafusos nas perfurações de fixa-
ção previstas para o efeito, alinhe e aperte
bem.
• Aperte os parafusos apenas com uma
chave de parafusos manual; não utilize
uma aparafusadora sem fio.
• Atenda à posição correcta da braçadeira
no caso de balcões de serviço estreitos.
Para equilibrar é necessário utilizar um
parafuso métrico na braçadeira.
Importante
Se, ao ser instalada, a placa vitrocerâ-
mica não ficar bem ajustada ou ficar sob
tensão, há perigo de ruptura da mesma!
Distância mínima até às paredes adjacentes
Medida de fresagem
Medida exterior da placa de cozinhar
Passagem do cabo na parede traseira
Altura da montagem
