Istruzioni di montaggio
I
81
Collegamento elettrico
• L'allacciamento elettrico del piano di cottura deve essere
effettuato da un tecnico autorizzato.
• Devono essere osservate le norme di legge e le disposizioni di
collegamento dell'azienda elettrica locale.
• Per l'allacciamento bisogna utilizzare un dispositivo che con-
senta di separare tutti i poli dell'apparecchio dalla rete per
mezzo di un angolo di apertura di contatto di almeno 3 mm.
Come dispositivi di sconnessione si possono utilizzare gli
interruttori LS, i fusibili e le sicurezze.
• Staccare l'apparecchio dalla corrente elettrica, utilizzando uno
di questi dispositivi, quando lo si vuole collegare all'alimen-
tazione o riparare.
• Il filo di messa a terra deve avere una lunghezza maggiore a
quella dei fili di conduzione della corrente, in maniera tale che,
in caso di strappo della presa del cavo di alimentazione, sia
l'ultimo a staccarsi.
• Le parti del cavo in eccesso devono essere estratte dalla zona
ad incasso sotto l'apparecchio.
• Controllare che la tensione di rete corrisponda a quella indi-
cata sulla targhetta.
• Per il collegamento è necessario allentare il coperchio dei
comandi nella parte inferiore del dispositivo per raggiungere la
morsettiera. Effettuato il collegamento, il coperchio deve
essere nuovamente fissato, e il cavo deve essere bloccato con
una fascetta resistente alla trazione.
• Il cavo di collegamento deve corrispondere come minimo al
tipo H05 VV-F.
• Se il cavo di allacciamento dell’apparecchio dovesse essere
danneggiato, farlo sostituire dal produttore, dal suo Servizio
Tecnico o da un tecnico qualificato, per evitare pericoli di qual-
siasi genere.
• Ad apparecchio montato deve anche essere assicurata la pro-
tezione da contatto accidentale con cavi elettrici.
• Attenzione! I controlli elettronici potrebbero danneggiarsi irri-
mediabilmente se il collegamento non viene eseguito a regola
d'arte.
Valori di collegamento
Tensione di rete 400-415V2N~, 50-60 Hz
Tensione nominale dei componenti 230 - 240V

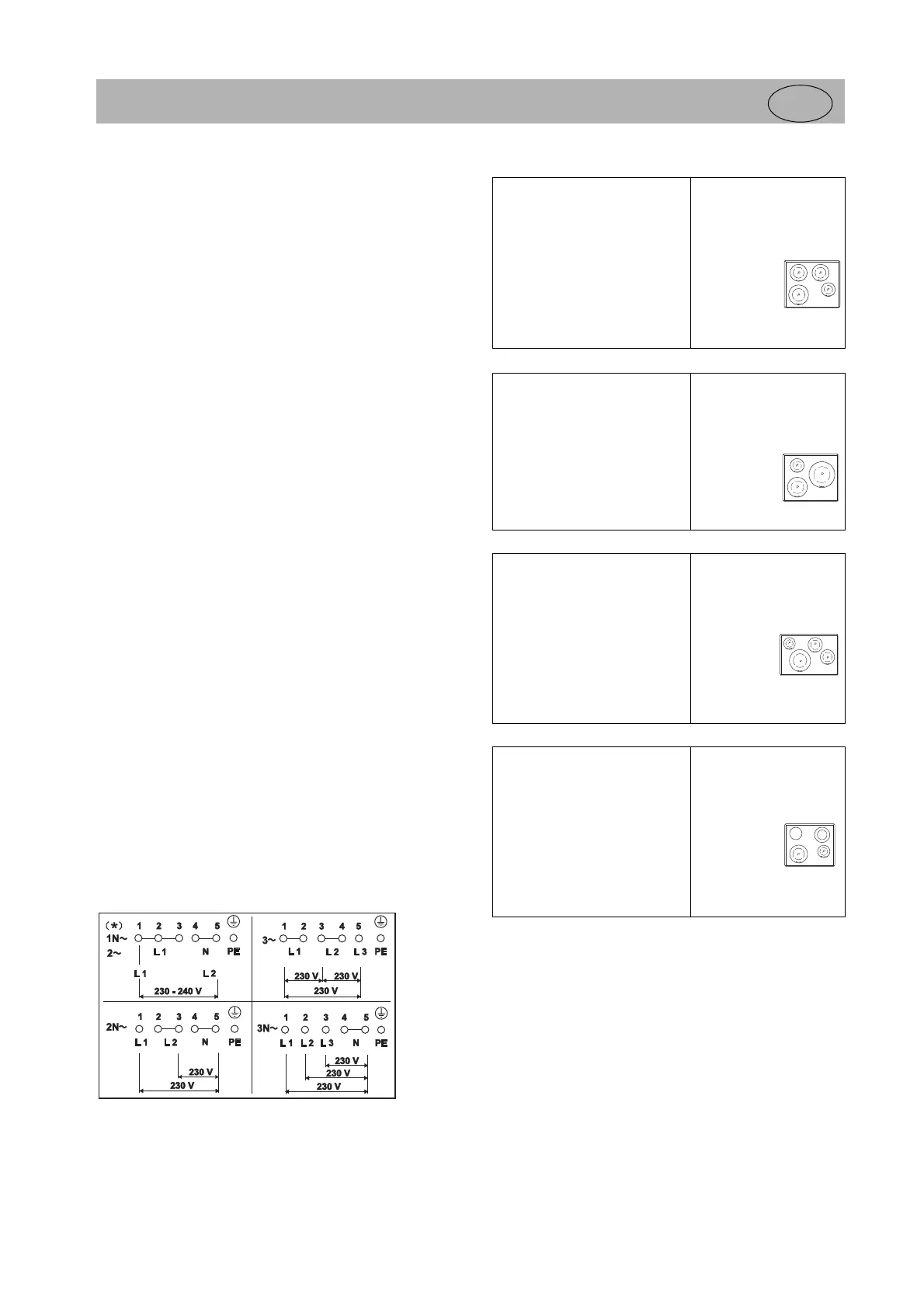

Possibilità di collegamento
* In Svizzera, questo tipo di collegamento non è ammesso
dal SEV.
Dati tecnici
* Potenza con funzione Power attiva
Messa in funzione
Dopo il montaggio del piano e dopo l'allacciamento dell'alimenta-
zione (collegamento alla rete) viene eseguito per primo un auto-
test dell'unità di comando, il quale viene confermato da segnale
ottico di servizio per il Servizio Tecnico.
Pulire la superficie di cottura con una spugna, risciacquarla con
acqua e quindi asciugarla.
Dimensioni
Piano di cottura altezza
/larghezza/ profondità mm 50 x 600 x 510
Zone di cottura
posteriore sinistra Ø cm / kW
anteriore sinistra Ø cm / kW
anteriore destra Ø cm / kW
posteriore destra Ø cm / kW
18/ 1,85 (2,5)*
21/ 2,3 (3,2)*
14,5/ 1,4 (1,8)*
18/ 1,85 (2,5)*
Piano di cottura, completo kW 7,4
Dimensioni
Piano di cottura altezza
/larghezza/ profondità mm 50 x 600 x 510
Zone di cottura
posteriore sinistra Ø cm / kW
anteriore sinistra Ø cm / kW
destra Ø cm / kW
14,5/ 1,4 (1,8)*
21/ 2,3 (3,2)*
26/ 2,4 (3,2)*
Piano di cottura, completo kW 6,9
Dimensioni
Piano di cottura altezza
/larghezza/ profondità mm 50 x 750 x 510
Zone di cottura
posteriore sinistra Ø cm / kW
anteriore sinistra Ø cm / kW
anteriore destra Ø cm / kW
posteriore destra Ø cm / kW
14,5/ 1,4 (1,8)*
26/ 2,4 (3,2)*
18/ 1,85 (2,5)*
18/ 1,85 (2,5)*
Piano di cottura, completo kW 7,4
Dimensioni
Piano di cottura altezza
/larghezza/ profondità mm 50 x 600 x 510
Zone di cottura
posteriore sinistra Ø cm / kW
anteriore sinistra Ø cm / kW
anteriore destra Ø cm / kW
posteriore destra Ø cm / kW
14,5/ 1,2
21/ 2,3 (3,2)*
14,5/ 1,4 (1,8)*
18 oppure 12/ 1,7 oppure 0,7
Piano di cottura, completo kW 6,6
