Montagehandleiding
NL
63

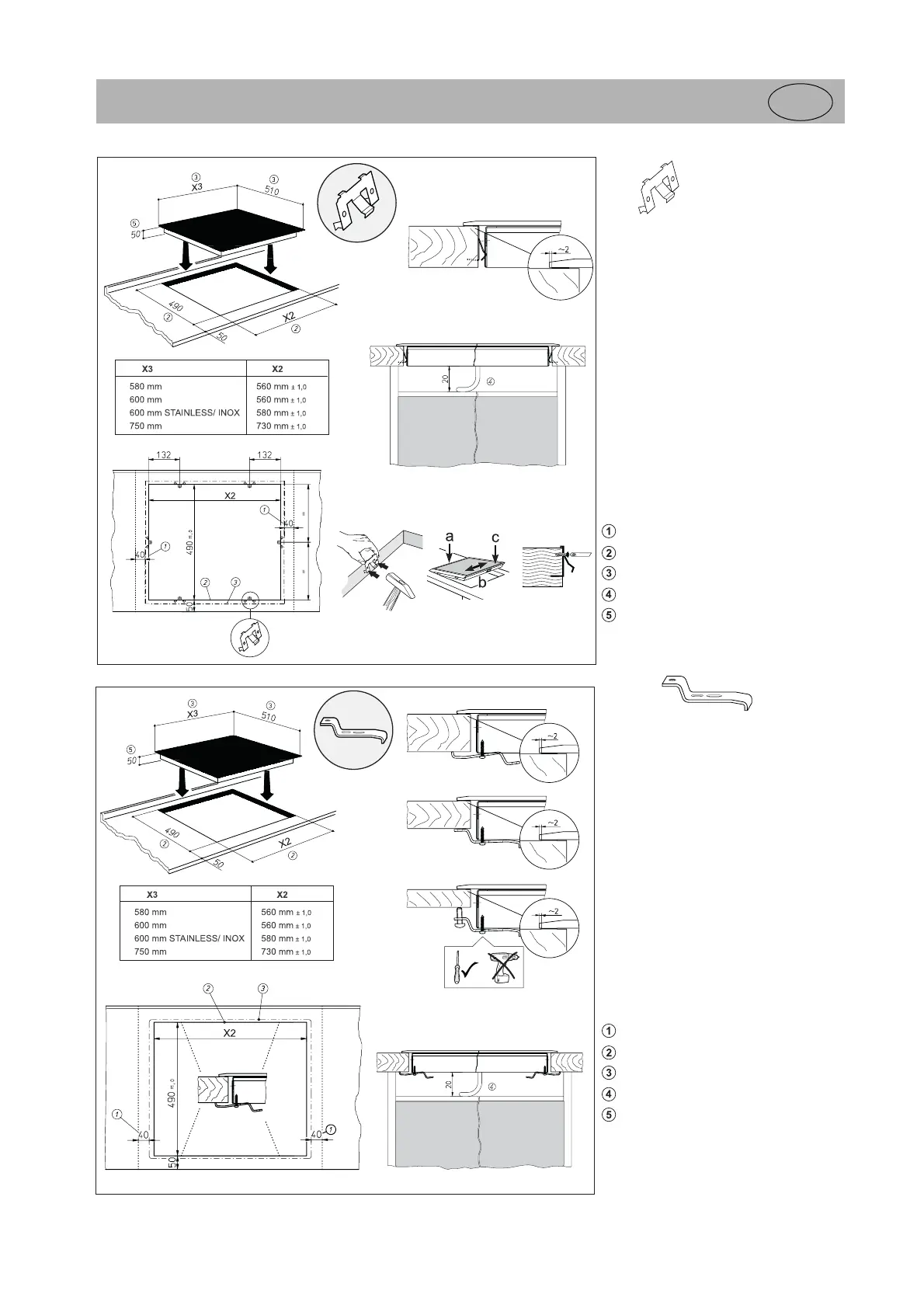

Clips
• De clips op de aangegeven afstanden in
de uitsparing van het aanrechtblad
inslaan. Door de horizontale aanslag is
geen aanpassing in de hoogte nodig.
• Belangrijk: de horizontale aanslag van de
clips moet vlak op het aanrechtblad liggen
(breukgevaar vermijden).
• De kookplaat volgens de afbeelding links
inzetten (a), justeren (b) en vastclipsen
(c).
• Om de clips te zekeren kunnen schroeven
worden gebruikt.
Belangrijk:
Als de keramische kookplaat scheef zit of
spant, bestaat er verhoogd breukgevaar
bij de montage!
Minimumafstand tot naburige wanden
Uitfreesmaat
Buitenmaat kookplaat
Kabeldoorvoer door de achterwand
Inbouwhoogte
Plaatstrip
• De kookplaat inzetten en justeren.
• Onderlangs de plaatstrips met schroeven
aan de voorziene bevestigingsgaten inzet-
ten, justeren en aanhalen.
• De schroeven alleen met een schroeven-
draaier met de hand aanhalen; geen elek-
trische schroevendraaier gebruiken.
• Bij dunne aanrechtbladen op de juiste
positie van de plaatstrip letten. Om de
afstand te compenseren moet een metri-
sche schroef in de plaatstrip worden inge-
zet.
Belangrijk:
Als de keramische kookplaat scheef zit of
spant, bestaat er verhoogd breukgevaar
bij de montage!
Minimumafstand tot naburige wanden
Uitfreesmaat
Buitenmaat kookplaat
Kabeldoorvoer door de achterwand
Inbouwhoogte
