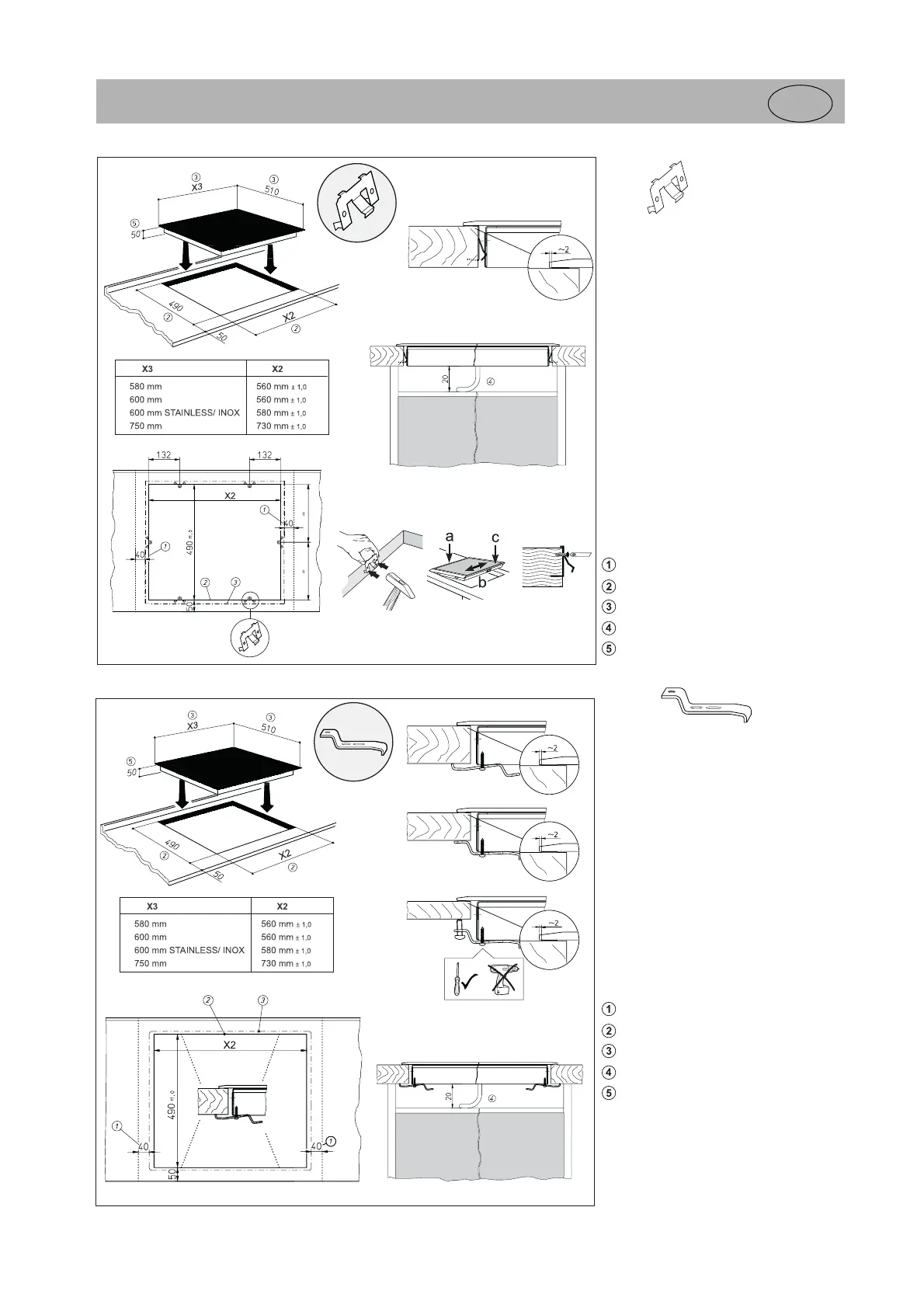

Istruzioni di montaggio
I
79
Le clip
• Inserire le clip nell'intaglio del piano di
lavoro alle distanze indicate. L'inserimento
orizzontale non necessita di un'ulteriore
regolazione in altezza.
• Importante! l'inserimento orizzontale delle
clip deve combiaciare con lo stello livello
del piano di lavoro (evitare il rischio di rot-
ture).
• Posizionare a sinistra (a), centrare (b) e
fermare con le clip (c) il piano di cottura
come da disegno.
• Per fissare le clip si possono utilizzare
delle viti.
Importante!
Se il supporto dovesse essere inclinato o
fissato eccessivamente, il piano di cot-
tura in vetroceramica si potrebbe rom-
pere durante il montaggio.
Distanza minima dalle pareti adiacenti.
Misure d’incasso
Misure esterne del piano di cottura
Passaggio del cavo nella parete posteriore
Altezza d’incasso
Linguetta
• Inserire ed allineare il piano di cottura.
• Fissare ed allineare le linguette con le viti
nei fori previsti passando dal lato inferiore.
• Avvitare le viti solo con un cacciavite a
mano; non usare utensili automatici.
• Fare attenzione al corretto posiziona-
mento delle linguette in piani di lavoro sot-
tili. Per compensare si deve fissare una
vite metrica alla linguetta.
Importante!
Se il supporto dovesse essere inclinato o
fissato eccessivamente, il piano di cot-
tura in vetroceramica si potrebbe rom-
pere durante il montaggio.
Distanza minima dalle pareti adiacenti.
Misure d’incasso
Misure esterne del piano di cottura
Passaggio del cavo nella parete posteriore
Altezza d’incasso
