2
1 Piloto de calentamiento. Indica la transmi-
sión de calor al alimento y se apaga al
alcanzar la temperatura seleccionada.
2 Piloto de conexión encimera. Indica que
alguno de los fuegos eléctricos de la placa
de encimera están conectados.
3 Selector de funciones.
4 Selector de temperaturas.
5 Mandos para el control de la encimera.
Modelos HC-490/HC-495/HI-435
Modelos HC-490 ME/HC-495 ME/HI-435 ME/HI-485 ME/HC-490 ES/HI-435 ES/HI-436 ES

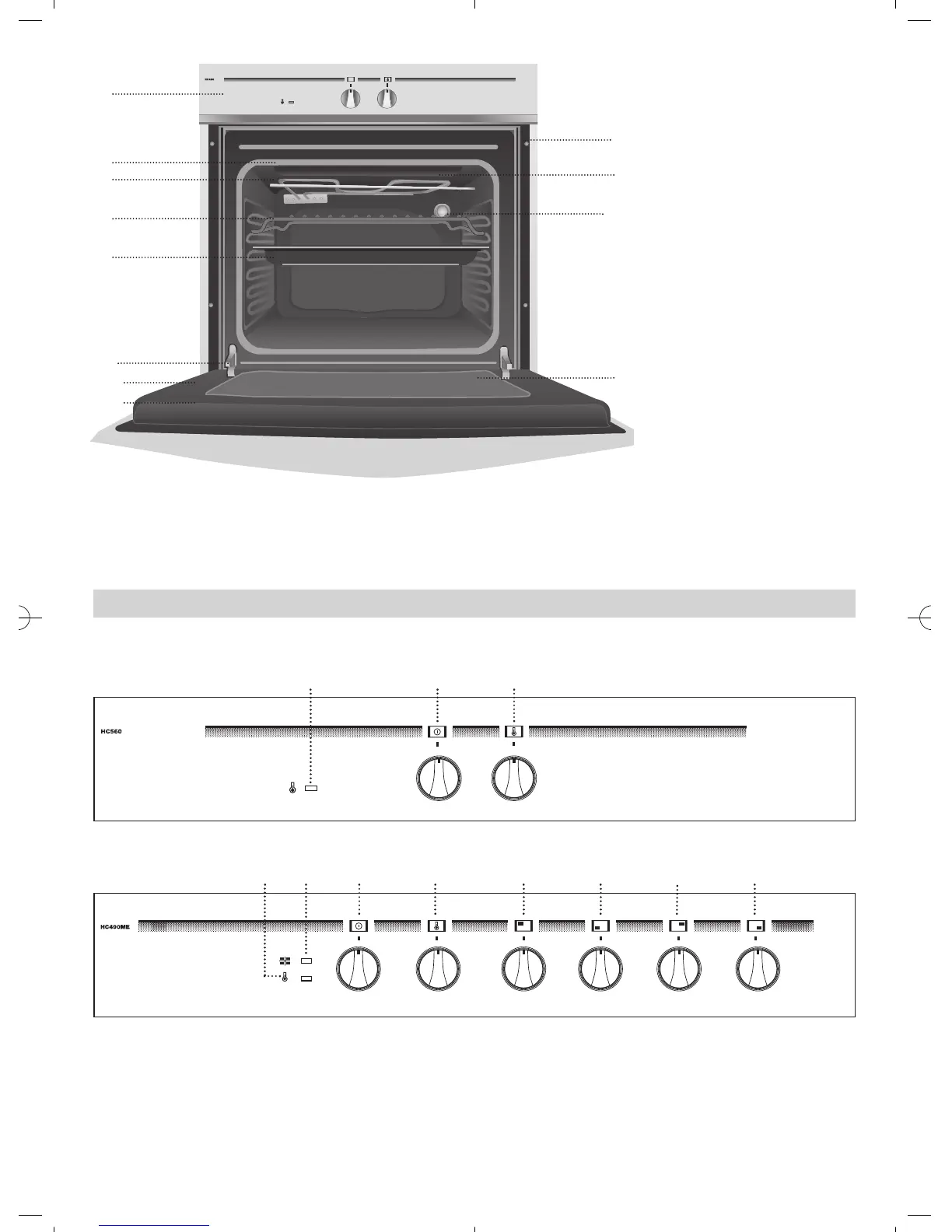

Frontal de Mandos
1
3 4
1 2 3 4 5 5 5 5
1 Frente de Mandos
2 Junta de Horno
3 Resistencia de grill
4 Parrilla
(*)
5 Bandeja
6 Bisagra
7 Puerta
8 Salida de Humos
9 Fijación al mueble
10 Pantalla de Grill
11 Lámpara
12 Cristal interior
templado
1
6
12
9
11
10
7
8
2
3
5
4
(*)
Según modelos.
