15
ITALIANO

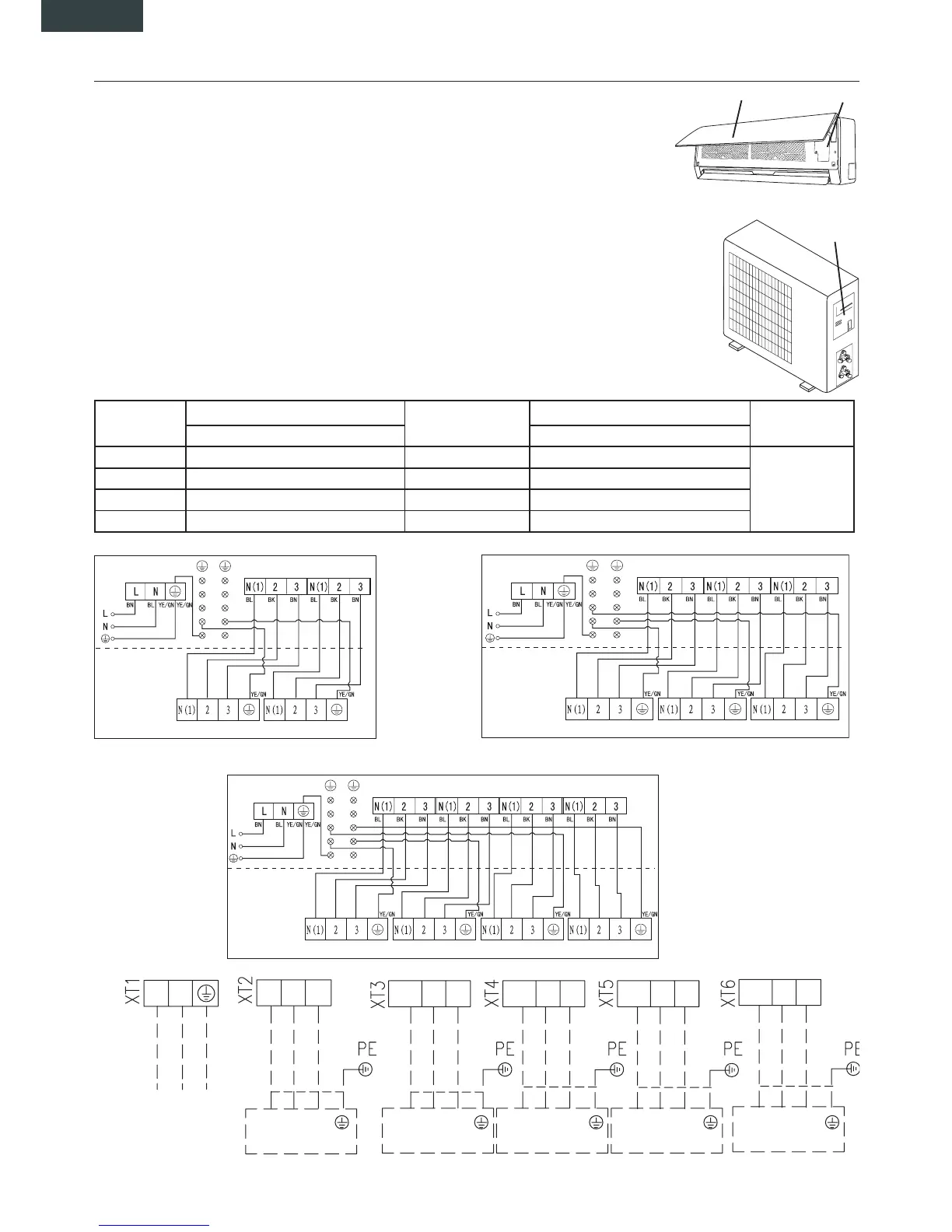

8. INSTALLAZIONE
Connessioni elettriche
Collegare il cavo all'unità interna
1. Il cavo di collegamento dell'unità interna ed esterna dovrebbe essere di tipo H07RN-F.
2. Alzare il pannello dell'unità interna e rimuovere la vite, quindi rimuovere il coperchio.
3. Collegare i cavi secondo i loro contrassegni ai terminali.
4. Avvolgere i cavi dei terminali con nastro isolante, in modo che non si tocchino a vicenda.
Collegare il cavo all'unità esterna
1. Rimuovere il coperchio dell'unità esterna.
2. Collegare i cavi terminali in base ai numeri presenti sulla morsettiera dell’unità.
3. Per impedire l'ingresso di acqua isolare bene i cavi.
4. Fissare i cavi in modo che non vengano in contatto con parti elettriche o in metallo.
Specifiche Cavi
UNITA' INTERNA
Pannello frontale Morsettiera
Portello di accesso
morsettiera
UNITA' ESTERNA
Unità interne
Cavo collegamento interna-esterna
Unità esterne
Cavo collegamento alimentazione Alimentazione
principale
Sezione Sezione
2600 W 4 x 1,0 mm² 1 x 2 DC inverter 3 x 2,5 mm²
All'esterna
5300 W 4 x 1,0 mm² 1 x 3 DC inverter 3 x 4,0 mm²
5300 W 4 x 1,0 mm² 1 x 4 DC inverter 3 x 4,0 mm²
1 x 5 DC inverter 3 x 6,0 mm²
