ITALIANO

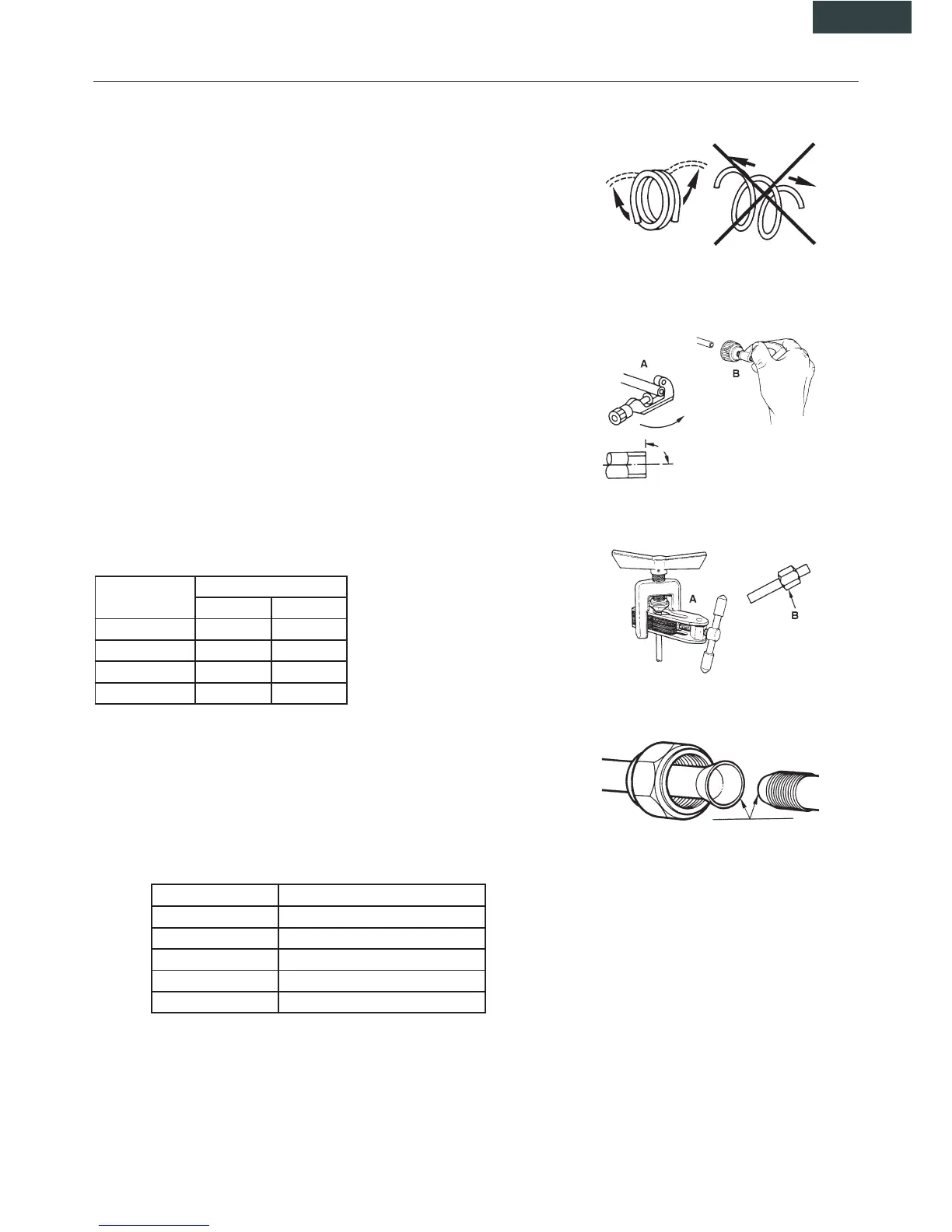

Installazione delle tubazioni per il refrigerante
1. Cartellatura
La causa principale di perdite di refrigerante è dovuta ad un difetto nella cartellatu-
ra. Effettuare le cartelle in modo corretto rispettando le seguenti indicazioni:
A: Tagliare i tubi ed il cavo.
1. Utilizzare tubi con misure adeguate all'unità installata.
2. Misurare la distanza fra l'unità interna ed esterna.
3. Tagliare i tubi ad una lunghezza leggermente maggiore della distanza misurata.
4. Tagliare il cavo 1.5 m più lungo della lunghezza del tubo.
B: Rimozione della bava
1. Rimuovere completamente tutte le bave dalla sezione trasversale del tubo.
2. La lavorazione deve essere eseguita con l’estremità da lavorare verso il basso in
modo che le bave non cadano dentro al tubo.
C: Collocazione del dado
Rimuovere i dadi fissati sull’unità interna ed esterna, infilarli sul tubo ed eseguire la
cartellatura e la rimozione delle bave come precedentemente indicato. (Non è pos-
sibile fissarli dopo la cartellatura).
D: Cartellatura
Fissare saldamente il tubo di rame con un dado della dimensione indicata nella
tabella.
Diam. E (mm) A(mm)
Max. Min
Φ6,35 1,3 0,7
Φ9,52 1,6 1
Φ12 1,8 1
Φ16 2 1
Fissaggio del collegamento
• Allineare i tubi.
• Stringere sufficientemente il dado e stringerlo con due chiavi come indicato in
figura.
PRECAUZIONI
• Una coppia di torsione eccessiva può rompere il dado.
8. INSTALLAZIONE
Diam. Est. (mm) Coppia di torsione (N.m)
Φ 6 15 ~ 20
Φ 9,52 31 ~ 35
Φ 12 50 ~ 55
Φ 16 60 ~ 65
Φ 19 70 ~ 75
