Tektronix DPO77002SX

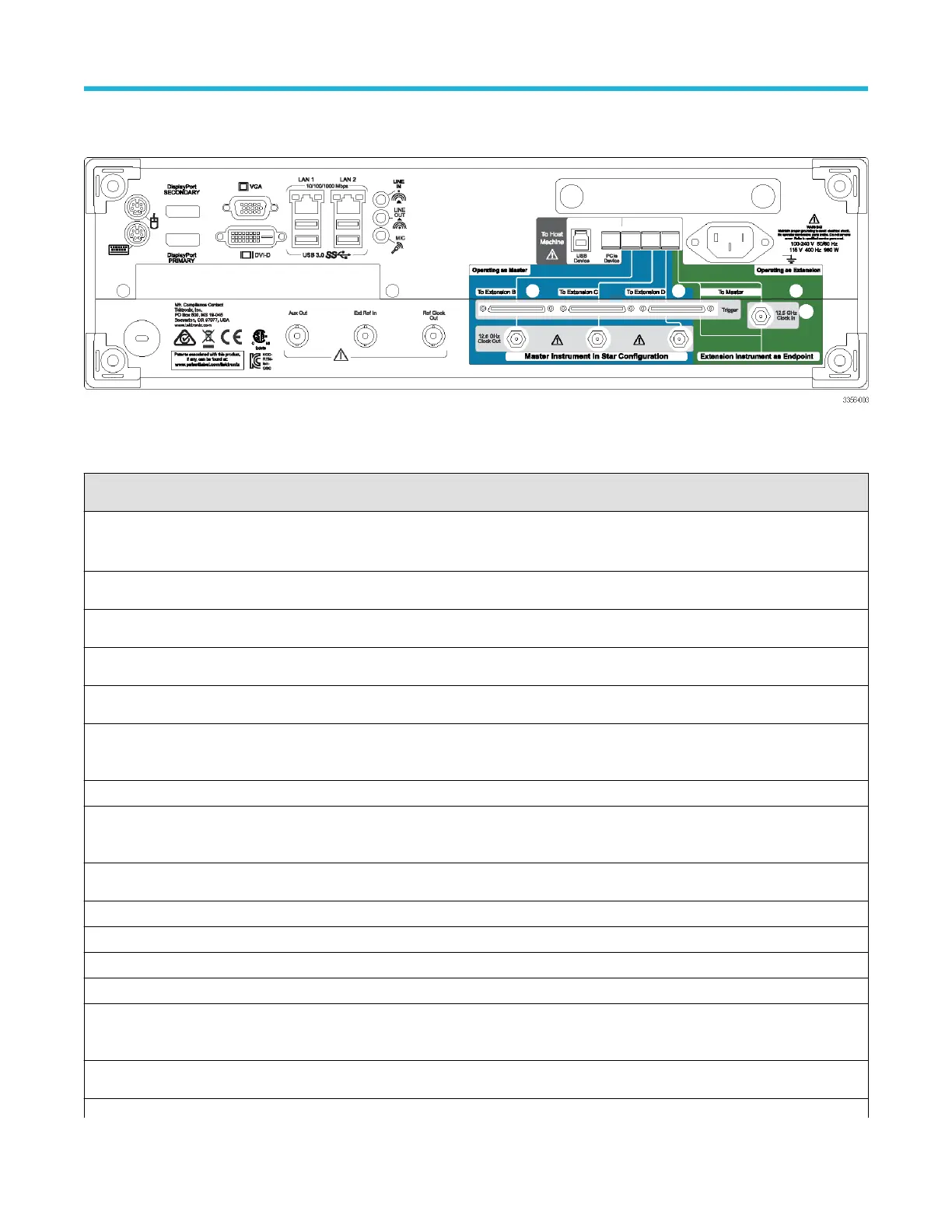

后面板连接器
表 2: 后面板连接器
连接器 说明
PCIe PCIe 端口连接外部设备或配置多台系统。
12.5 GHz 时钟输入 SMA 型连接器用于提供在多仪器配置中使用的外部时钟信号。
12.5 GHz 时钟输出 SMA 型连接器，用于提供与采样率相关的高速时钟。此时钟用于多仪器配置。
Trigger（触发） UltraSync 触发总线。
LAN RJ-45 连接器用于将仪器连接到网络。
USB 3.0 四个 USB 3.0 主机连接器（A 型），用于连接鼠标、键盘或其他 USB 设备。Tektronix 没有为
所附鼠标和键盘以外的 USB 设备提供设备驱动程序支持。
USB USB 设备连接器
VGA 使用 VGA 端口连接监视器，用于扩展桌面操作。要将 DVI 监视器连接到 VGA 连接器，请
使用 DVI 至 VGA 适配器。
DVI-D
使用 DVI-D 视频端口将仪器显示画面发送到投影仪或平板 LCD 监视器。
显示器端口 这些连接器可提供数字显示界面
PS/2 鼠标 此连接器用于 PS/2 鼠标。
PS/2 键盘 此连接器用于 PS/2 键盘
音频 这些连接器可提供麦克风输入、线路输入和线路输出。
辅助输出
SMA 型连接器可在仪器触发时或发生其他某些事件时（如模板测试失败或完成时）提供
TTL 兼容负极性脉冲。
参考输出
SMA 型连接器用于向外部设备提供同步信号。
续表
后面板连接器
