Tektronix DPO77002SX

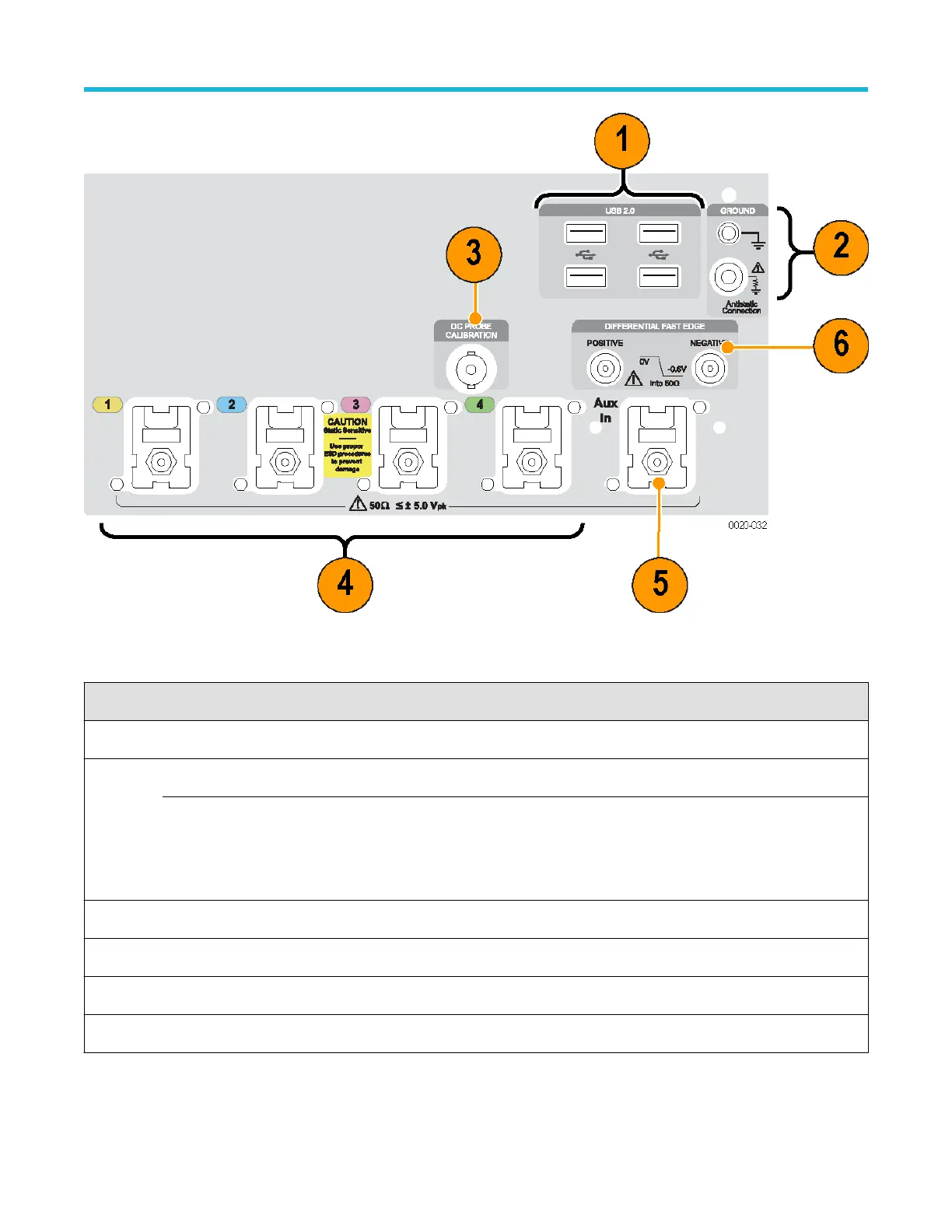

図 2 : TekConnect チャンネル
表 1 : 前面パネル・コネクタ
識別子
コネクタ 説明
1
USB 2.0 USB コネクタ が 4 つあります。
2
シャーシ・グランド バナナ・プラグでグランド接続します。
1 MΩ の抵抗を通じたグランド端子
バナナ・プラグでグランド接続します。
ケーブルおよび TekConnect アダプタの取り付けまたは
取り外しの際には、接地された帯電防止リスト・ストラ
ップを付けて、人体から静電気を放電します。
3
DC プローブ校正 DC プローブ校正出力
4
1、2、3、4（アナログ入力） アナログ信号を出力します。
5
Aux In
補助トリガ入力
6
差動高速エッジ 高速エッジの差動ステップ信号を出力します。
前面パネル・コネクタ
