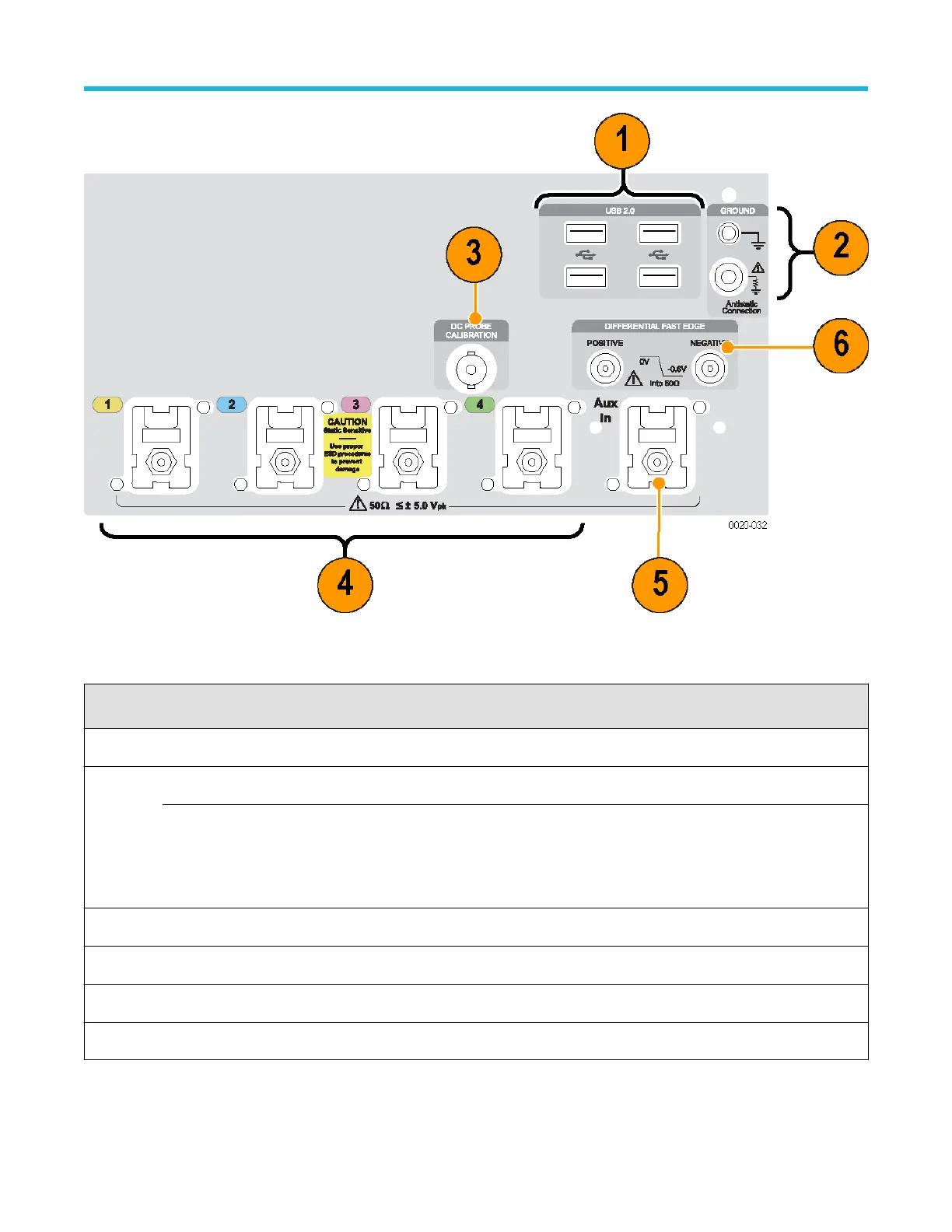

Illustration 2 : Voies TekConnect
Tableau 1 : Connecteurs de la face avant
Identificate
ur
Connecteur Description
1
USB 2.0 Quatre connecteurs USB
2
Masse du châssis Raccordement à la terre de type banane.
Mise à la terre via une résistance 1 MΩ.
Raccordement à la terre de type banane.
Déchargez la tension statique de votre corps en portant un
bracelet antistatique avec mise à la terre lorsque vous branchez
et débranchez des câbles et des adaptateurs TekConnect.
3
Etalonnage de la sonde CC Sortie d´étalonnage de la sonde
4
1, 2, 3 et 4 (entrées analogiques) Ces connecteurs fournissent des signaux analogiques.
5
Entrée aux.
Entrée de déclenchement auxiliaire
6
Front rapide différentiel Sortie à incréments du front rapide différentiel.
Connecteurs de la face avant
12
