5
GB D NL

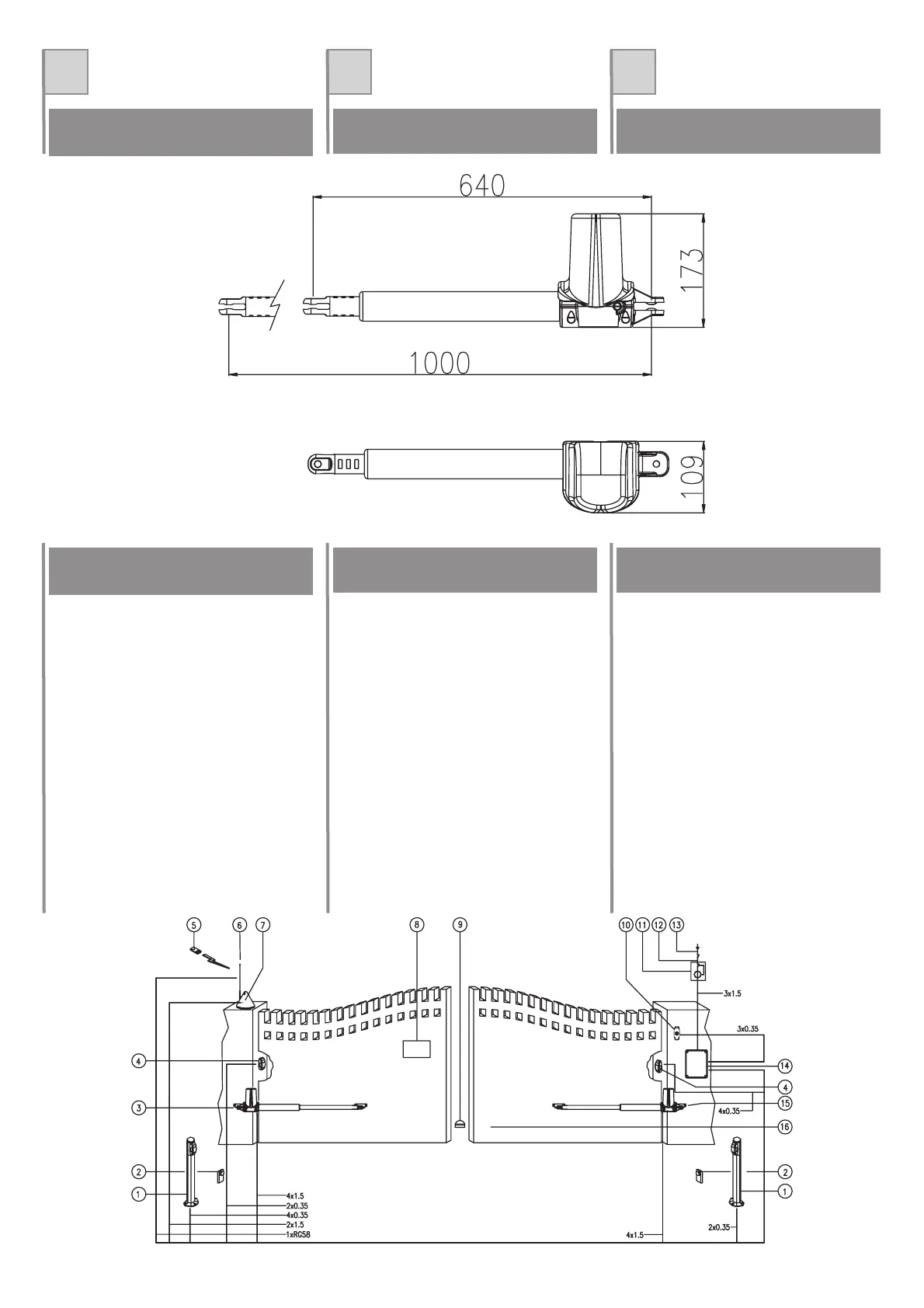

OVERALL DIMENSIONS (mm)
GESAMTABMESSUNGEN (mm) BUITENMATEN (mm)
01. Pair ofpost-mounted photocellson exit
02. Leaf openingend stop
03.TAG SXelectromechanical piston
04. Pair ofphotocells onentrance
05. Radio control
06.Aerial
07. Flashing light
08. Warningnotice
09. Leaf closingend stop
10. Selector
11. Differentialswitch
12. Main switch
13. Power line
14. Electronic controlunit
15.TAG DXelectromechanical piston
01.Paar FotozellenaufStandsäuleinAusfahrt
02.EndanschlagamsichöffnendenTorflügel
03.ElektromechanischerAntriebTAGSX
04.Paar FotozellenaufStandsäuleinEinfahrt
05.Funksteuerung
06.Antenne
07.Blinkleuchte
08.Warnschild
09.EndanschlagamsichschließendenTorflügel
10.Schlüsselschalter
11. Differentialschalter
12.Hauptschalter
13.Versorgungsleitung
14.ElektronischeSteuerung
15.ElektromechanischerAntriebTAGDX
01. Stel fotocellenop zuiltjevoor hetuitrijden
02. Poortstop geopendevleugel
03. Elektromechanische zuigerTAG SX
04. Stel fotocellenop zuiltjevoor hetinrijden
05. Radiografische bediening
06.Antenne
07. Knipperlicht
08. Waarschuwingsbord
09. Poortstop geslotenvleugel
10. Schakelaar
11.Aardlekschakelaar
12. Hoofdschakelaar
13. Leiding stroomvoorziening
14. Elektronische besturingseenheid
15. Elektromechanische zuigerTAG DX
OVERALL LAYOUT GESAMTANSICHT OVERZICHTSTEKENING
Fig. 2/Abb. 2
Fig. 3/Abb. 3
