I
CENTRALE COMANDO DESCRIZIONE PARTI (fig. I)
1) Connettore collegamento primario trasformatore
2) Trasformatore mod. RTRA230V10VACAB1
3) Fusibile 24 V 0,3 A
4) Morsettiera collegamento secondari trasformatore
5) Morsettiera collegamento finecorsa
6) Pulsante STOP/PROG per Programmazione e Stop*
7) Pulsante P/P Passo/Passo
8) Trimmer per regolazione potenza motore
9) Jumper Jp1 (esclusione regolazione potenza motore e
soft-start)
10) Connettore per ricevitore serie OC2
11) Dip-switch funzioni
12) Jumper TEST
* Questo pulsante di STOP non deve essere considerato di sicurezza ma solo di servizio per facilitare i test durante
l'installazione.
13) Connettore encoder
14) Morsettiera collegamenti in bassa tensione 24V
15) Reset centralina. Cortocircuitare per un attimo i 2 pin
equivale a togliere e ridare la tensione.
16) Led di segnalazione relativi agli ingressi in
morsettiera. Led acceso = ingresso chiuso
17) Led Programmazione (L1)
18) Connettore per Modulo Elettroserratura
19) Morsettiera collegamenti a 230 V
20) Morsettiera ingresso tensione di rete
21) Fusibile linea 6,3 A
22) Morsettiera collegamento motore e condensatore
8
ENCODER
UTILIZZO DEL RICEVITORE RADIO mod. OC2
La centralina è equipaggiata con l'ingresso encoder. Questo dispositivo permette d'avere una regolazione precisa nel movimento
delcancelloe l'antischiacciamento è garantito in tutta la corsa del cancello,rallentamenticompresi.
In fase di programmazione della corsa del cancello, il led L1 lampeggiante certifica che la centralina ha rilevato la presenza
dell'encoder.Il ledL1 fisso indica, invece, che la centralinanonfunzioneràconl'encoder.
Ilfunzionamentoeprogrammazione delricevitore serie OC2 è riportato nelle istruzioni inseritenelricevitorestesso.
E' da tenere presente che il canale 1 del ricevitore corrisponde sempre al comando passo/passo (P/P) della centralina mentre il
canale2alpedonale.
FOTO TEST
Perché il foto test funzioni l'impianto deve prevedere due linee di alimentazione per le fotocellule, la prima collegata ai morsetti 13 e
14che alimenta i ricevitori e la seconda ai morsetti14 e 15 chealimenta i trasmettitori(ilfoto-test dev’essere abilitato conil dip-switch
n.7 in posizione ON). La centrale controlla l'efficienza delle fotocellule simulandone un intervento ad ogni inizio manovra. Se tutto è
OK parte il motore e inizia la manovra, se il ricevitore ha qualche problema il ciclo si arresta, e viene segnalato da alcuni lampeggi
velocidellaspiacancello aperto.
-IlFotoTestfunzionaancheconlafotocellula2(ingresso Jolly).
- Con il foto test abilitato e la centralina in stand by i trasmettitori delle fotocellule non sono alimentati e l'ingresso FT1 è aperto (led
spento). In questa condizione possiamo verificare ugualmente il funzionamento delle fotocellule cortocircuitando il jumper Test
(part.12diFig1).

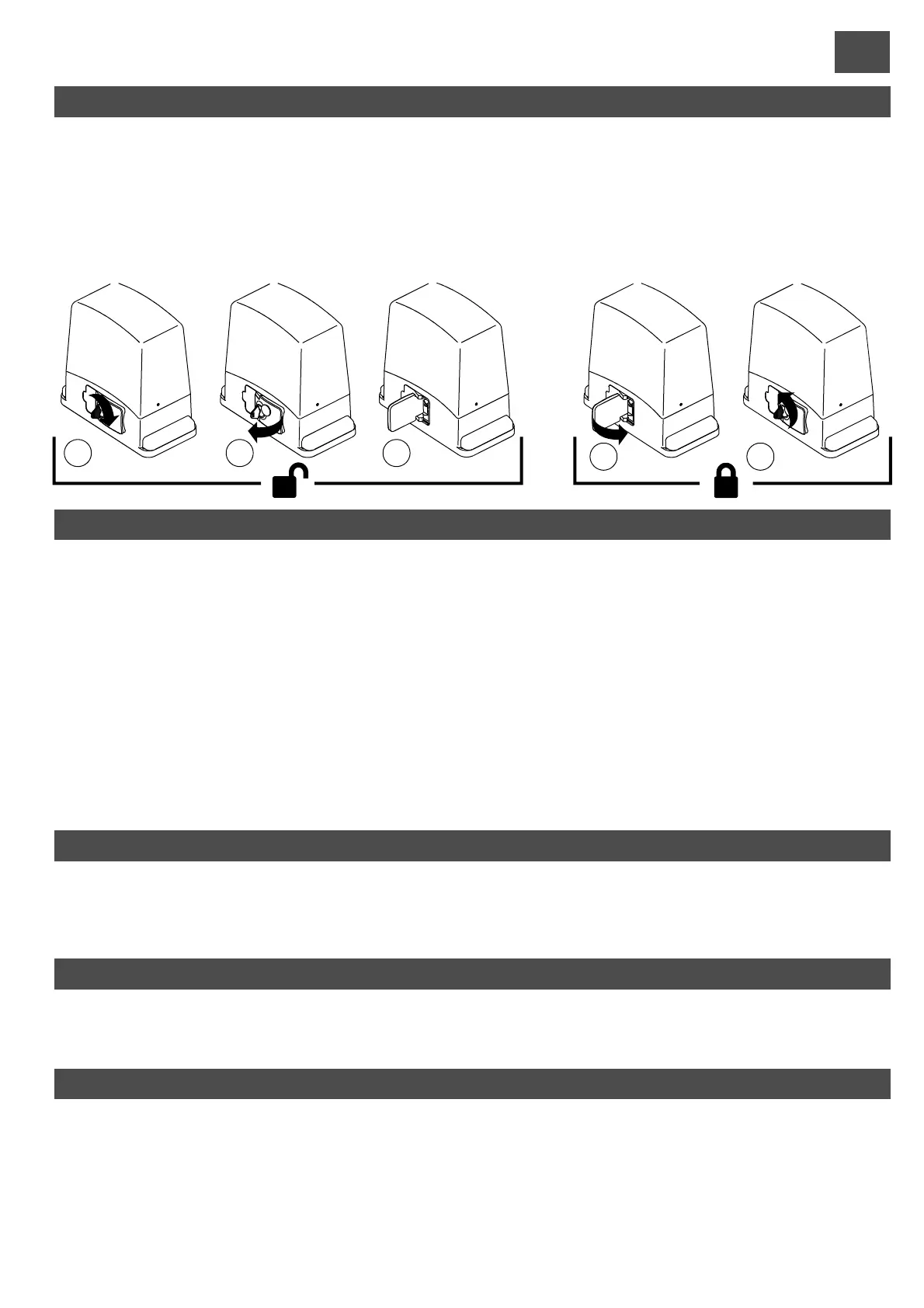

PROCEDURE DI SBLOCCO E BLOCCO DEL MOTORIDUTTORE
Queste due operazioni sono necessariesolo in casodi guasto o mancanza di alimentazione elettrica, l’utente oil personale preposto
dev’essereistruitodall’istallatoreilquale consegna copia di queste istruzioni da conservare con cura assieme allachiavedisblocco.
: inserire la chiave e girare in senso orario tirare la leva di circa 90° il motore è sbloccato e l’anta si può muovere
manualmente.Per mantenere l’anta boccata eseguirela procedura seguente.
: richiudere la leva ) ruotare la chiave di sicurezza in senso antiorario, il motoriduttore è bloccato e l’anta si può
muoveresolo elettricamente.
Prima di eseguire una di queste procedure assicurarsi di aver scollegato l’alimentazione all’intera automazione, anche in
casodiavariadelfornitore.
SBLOCCO 1) 2) 3)
BLOCCO 4) 5
1 2 3
4 5
