Notice adaptateur réseau sécurisé / adaptateur portier sécurisé

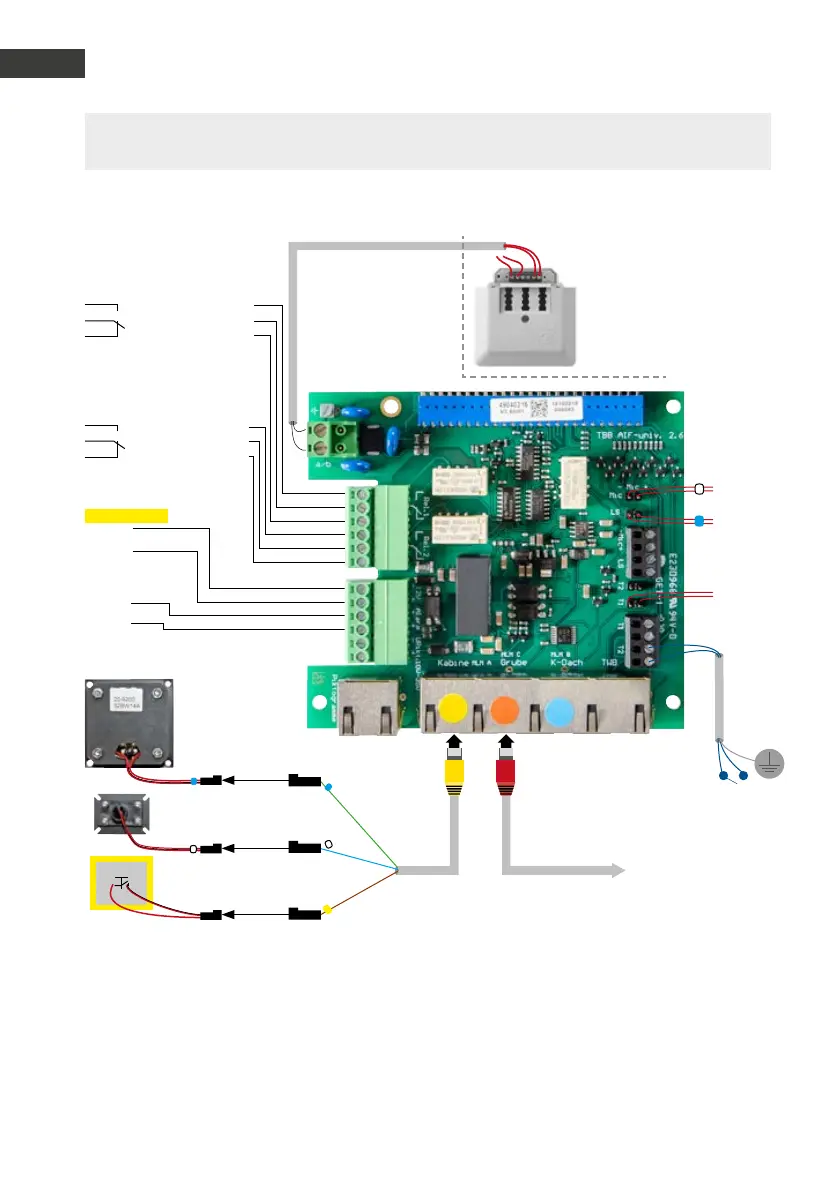

Raccordement
F
Alimentation supplé-
mentaire Tension
à potentiel isolé
Poste d'appel d'urgence ascenseur 20-0028A (jusqu'au firmware BT MA 1.63, livré jusqu'au 2ème
trimestre 2019)
6 - 24 V =
Entrée alarme
–
+
Relais 1
Capacité de coupure du relais : Puis-
sance de commutation des relais : max.
60 VA 24 W 0,5 A 120 V~ ou 1A 24V=
Relais 2
Capacité de coupure du relais :
Puissance de commutation des
relais : max. 60 VA 24 W 0,5 A 120
V~ ou 1A 24V=
Contact de travail
Contact de travail
Contact de commande
Contact de commande
Contact repos
Contact repos
12 V - 15 V=
–
+
Non utilisée avec cet appareil
Remarque: veuillez comparer vos cartes de connexion de l'appareil livré / Rep-Kit avec les
cartes de connexion sur la photo. Vous trouverez d'autres menus configuration à la page 118.
{
Touche d'appel d'urgence
- Doit être libre de potentiel
- Contact normalement configuré (état à la livraison)
- Contact de repos en option (menu configuration 970)
Alternative pour touche à potentiel (à partir de 1.40) :
- Connectez la touche 6 - 24V à l'entrée d'alarme en fonction de la polarité
- Réglez le menu configuration 17 sur la valeur 6 (déclenchement comme T2)
Attention : si la touche est raccordée via l'armoire de commande, un relais intermédiaire doit être inséré dans le téléphone de
secours.
Connexion principale analogique,
extension analogique d'une
installation téléphonique ou
d'une passerelle GSM
*Fiche de raccorde-
ment à l'électronique
de base (nécessaire
pour le fonctionne-
ment)
Câble porteur
Vers la touche
dans le couvercle
T1
Vers haut-parleur
dans le couvercle
Vers le microphone
dans le couvercle
Alternative à T2*
Blndage
Vers le poste externe
sous la cabine 20-9230A
Cordon patch rouge
20-9302
Cordon patch jaune
20-9309
Distance entre
haut-parleurs et
microphone min. 15 cm
Haut-parleurs intégrés
20-9200 à 20-9202
Microphone intégré
20-9204
Touche d'appel d'urgence
dans la cabine
T
!
*
