Telecom Behnke 10 Series - Mechanische Montage Serie 20;30

Anleitung Behnke SIP 2.0
D
Montage
11www.behnke-online.de
LP
RT
RT
RT
Mik
T
T
T

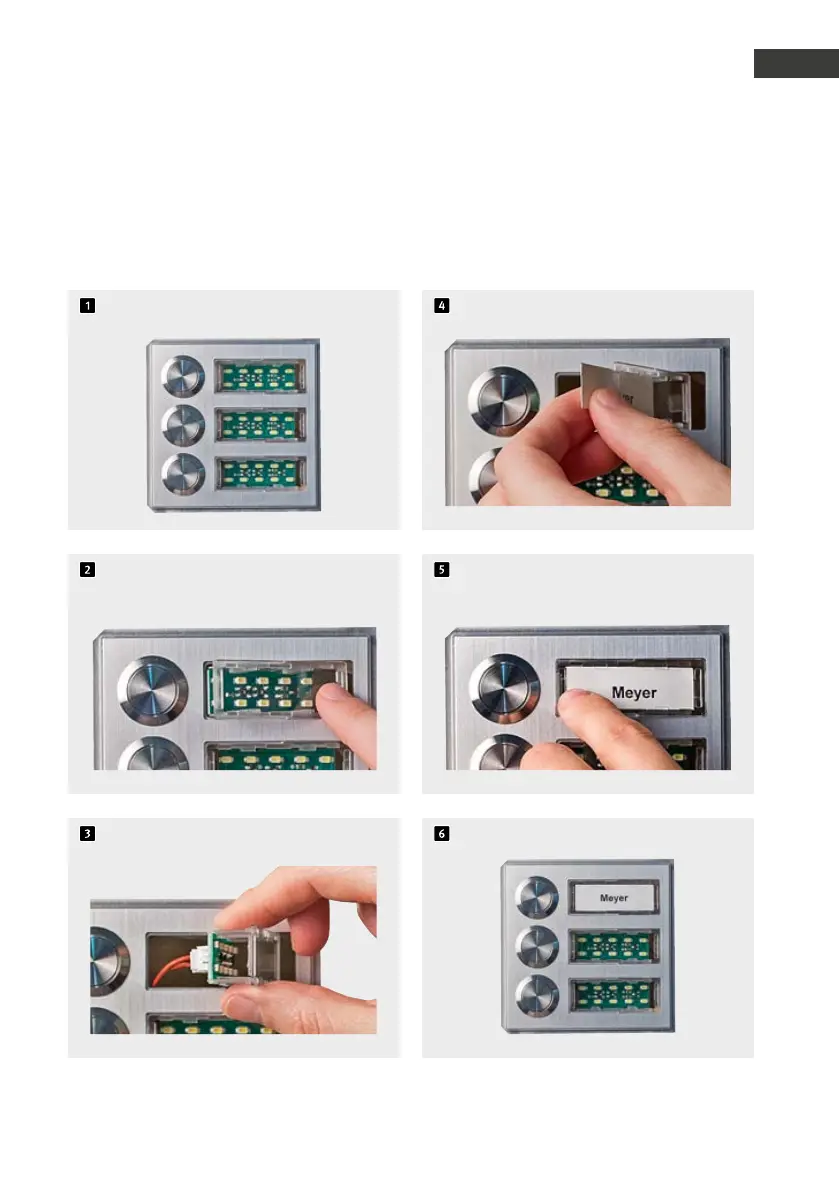

Funktionsmodule in Frontrahmen
Achten Sie beim Einlegen der Module bitte unbedingt auf den Verdrehschutz und achten Sie außer-
dem darauf, dass die Module mit einem hörbaren "Klick" einrasten.
LP
RT
RT
RT
Mik
Brücken
12 V-Brücken zur Beleuchtung
der Beschriftungsfelder
T
T
T
Beleuchtung 12 V=
Funktionsmodule in Frontrahmen einlegen.
Hinweis: Beim Einsatz der Lautsprechertypen 20-1107-IP/21-1107-IP, 20-1109-IP/21-1109-IP
sowie 43-9913 ist darauf zu achten,
dass die Lautsprecher nicht in
unmittelbarer Nähe der Relais der
Basiselektronik (AIF) platziert sind.
Beleuch-
tung 12 V=
Legen Sie die Module rückseitig in den Rahmen ein.
2.2. Mechanische Montage Serie 20/30
