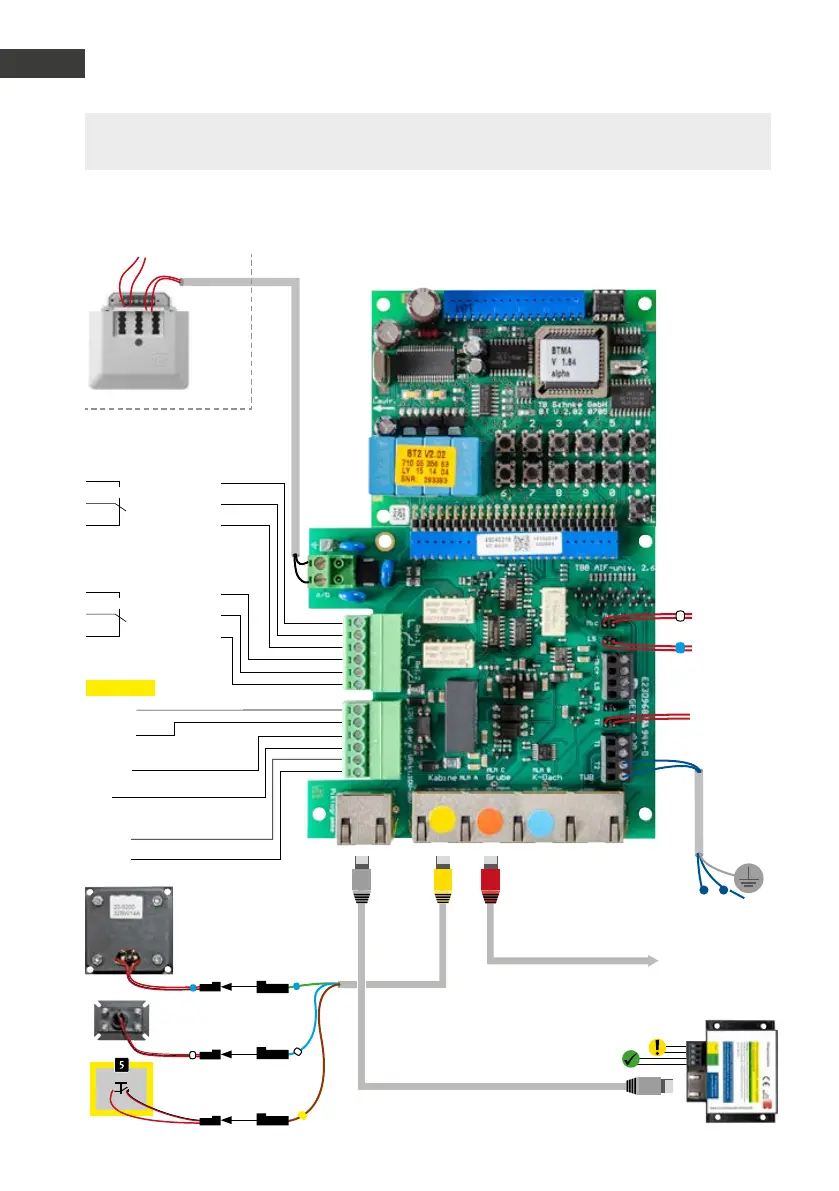

Anleitung Türstationen a / b Serie 20 / 30 / 40 / 50 / 20-0028A/-0028B
Anschluss
D
24 www.behnke-online.de
Aufzugnotrufsprechstelle 20-0028B (ab Firmwarestand BT MA 1.64, ab 2. Quartal 2019)
Hinweis: Bitte vergleichen Sie ihre Anschlussplatinen des gelieferten Gerätes/Rep-Kit mit den
Anschlussplatinen auf dem Foto. Weitere Konfigurationsschritte finden Sie ab Seite 26.
6 - 24 V =
Alarmeingang
+
Relais 1
Relaisschaltleistung: max. 60 VA 24 W
0,5 A 120 V~ oder 1A 24V=
Relais 2
Relaisschaltleistung: max. 60 VA
24 W 0,5 A 120 V~ oder 1A 24V=
Arbeitskontakt
Steuerkontakt
Ruhekontakt
Arbeitskontakt
Steuerkontakt
Ruhekontakt
12 V - 15 V=
Zusatzversorgung
potentialfreie Spannung
z. B. von Behnke Steckernetzteil
+
Alternativ: Frontblende
mit Piktogramm 22-9416
Zur Außensprechstelle
unter der Kabine 20-9230
Patchkabel rot
20-9302
Patchkabel gelb
20-9309
Patchkabel grau
20-9329
zu den bauseitigen Piktogrammen.
Achtung: techn. Daten der bauseitigen
Piktogramme beachten
Abstand zw. Laut sprecher
und Mikrofon min. 15 cm
Einbaumikrofon
20-9204
Notruaste in
der Kabine
T
Patchkabel Cat 5 max. 10 m
Zur Taste
im Deckel
T1
Zum Lautsprecher
im Deckel
Zum Mikrofon
im Deckel
Alternative zu T2*
Schirm
Analoger Hauptanschluss, analoge Nebenstelle einer Telefon-
anlage oder GSM-Gateway
Piktogrammansteuerung
10 - 35 V =
+
Hängekabel
