Anleitung Behnke SIP 2.0
D
Hardware
17www.behnke-online.de
Erweiterungs-
anschluss
Flachbandleitung
zum Anschluss weiterer Funktions-
module wie z. B. Tasten, Lautsprecher,
Mikrofon, usw.
5VDC – 24 VDC
Alarmeingang
–
+
Ethernetanschluss
nach EIA/ TIA 568 A
1: weiß-grün
2: grün
3: weiß-orange
6: orange
4.
hardware

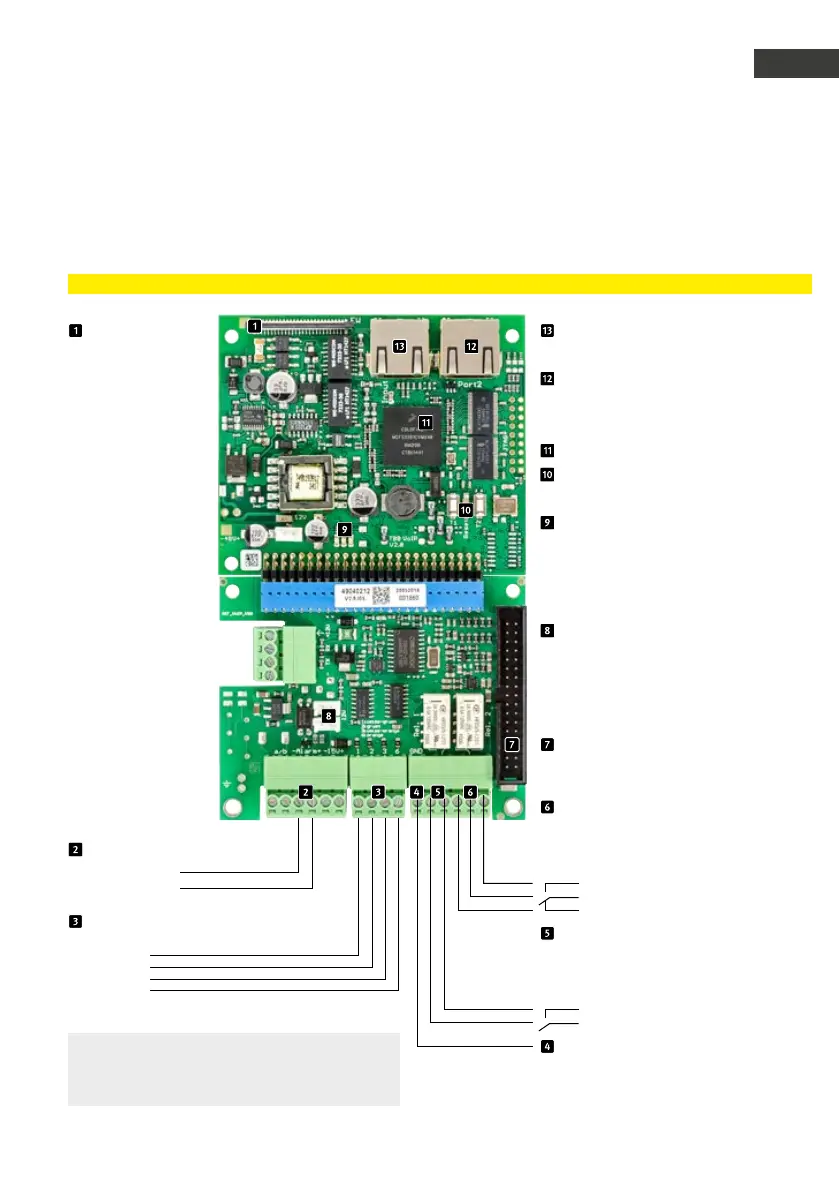

4.1. Kompaktelektronik
20-0001A-IP, 20-0002A-IP, 20-0013A-IP, 20-0014A-IP,
20-0016A-IP, 20-0041A-IP, 20-0043A-IP, SPL-Sprechstellen
(SPL-Sprechstelle ist vormontiert und kann nur in den im Katalog ersichtlichen Konfigurationen betrieben werden)
LAN-Anschluss INPUT
(SIP-Sprechstelle zum Switch)
LAN-Anschluss PORT 2
(Anschluss für weitere IP-Geräte,
wie z. B. IP-Kamera. Technische Daten
des Switchport beachten)
Masterprozessor
T1 + T2
Tasten zur Ausgabe von Geräteinfor-
mationen (siehe S. 19)
LEDs:
Rot: Stromversorgung PoE
(LED leuchtet: POE vorhanden)
Blau: bereit
(LED blinkt: Gerät „bootet“)
(max. 5 min)
Grün: Am SIP-Server registriert
Stecker für Modul beleuchtung
(12 V) / Beleuchtung Behnke
Weitwinkel IP-Kamera
hier dürfen ausschließlich nur Behnke
Beschriftungsfelder und Behnke-Kameras
mit Beleuchtung angeschlossen werden.
Eine Missachtung kann zum Defekt der
Paltine führen.
Erde
wird benötigt, wenn es sich um einen
TNV-1 Stromkreis handelt (z. B. Geräte
die in Säulen verbaut und keine feste
Verbindung zum Gebäude besteht)
Relais 2
max. Schaltspannung: 60VDC / 50VAC
max. Schaltstrom: 2A
max. Schaltleitung max 62,5VA /60W
Beachten Sie, dass keine der oben genann-
ten Angaben überschritten werden darf
Relais 1
max. Schaltspannung: 60VDC/50VAC
max. Schaltstrom: 2A
max. Schaltleitung max 62,5VA/60W
Beachten Sie, dass keine der oben genann-
ten Angaben überschritten werden darf
Arbeitskontakt
Arbeitskontakt
Steuerkontakt
Steuerkontakt
Ruhekontakt
Hinweis: Verwendung von Verlängerungs-
kabeln 20-9305 bei abgesetzten Elektro-
niken bis zu 3m.
