Notice adaptateur réseau sécurisé / adaptateur portier sécurisé
Montage
F
HP
RT
RT
RT
Mic
T
T
T

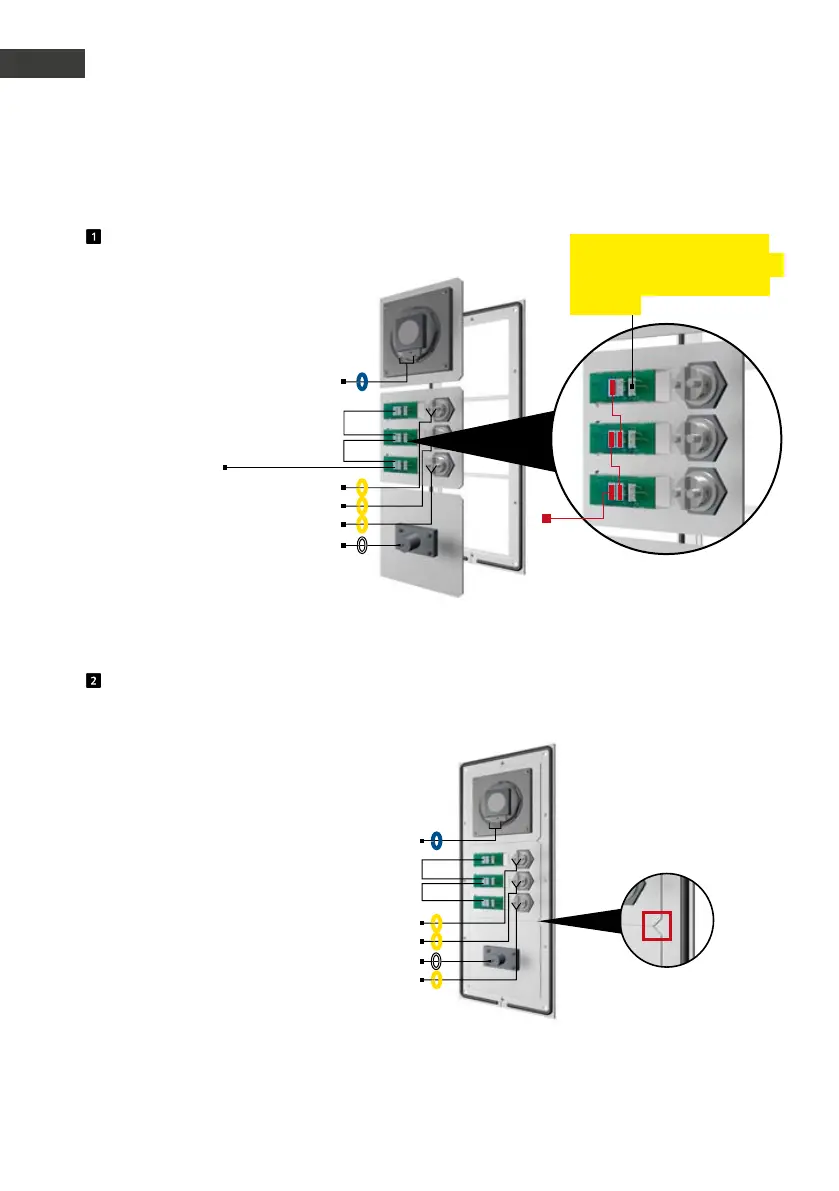

Modules fonctionnels dans le cadre avant
Lors de l'insertion des modules, veillez impérativement au détrompeur d'orientation. Veillez aussi à
ce que les modules émettent un « clic » audible lorsqu'ils sont insérés.
Éclairage 12 V=
(ligne provenant de
l’électronique de base)
HP
RT
RT
RT
Mic
Ponts
Ponts 12 V pour l’éclairage
des champs d’inscription
Raccordement de l’éclairage
des touches du clavier Behnke
(touches éclairées possibles
en option)
T
T
T
Insérer les modules fonctionnels dans le cadre avant
Éclairage
12 V=
Encastrez les modules par l’arrière dans le cadre.
2.2. Montage mécanique séries 20/30
