Anleitung Türstationen a / b Serie 20 / 30 / 40 / 50 / 20-0028A/-0028B
Montage
D
8 www.behnke-online.de
LP
RT
RT
RT
Mik
T
T
T

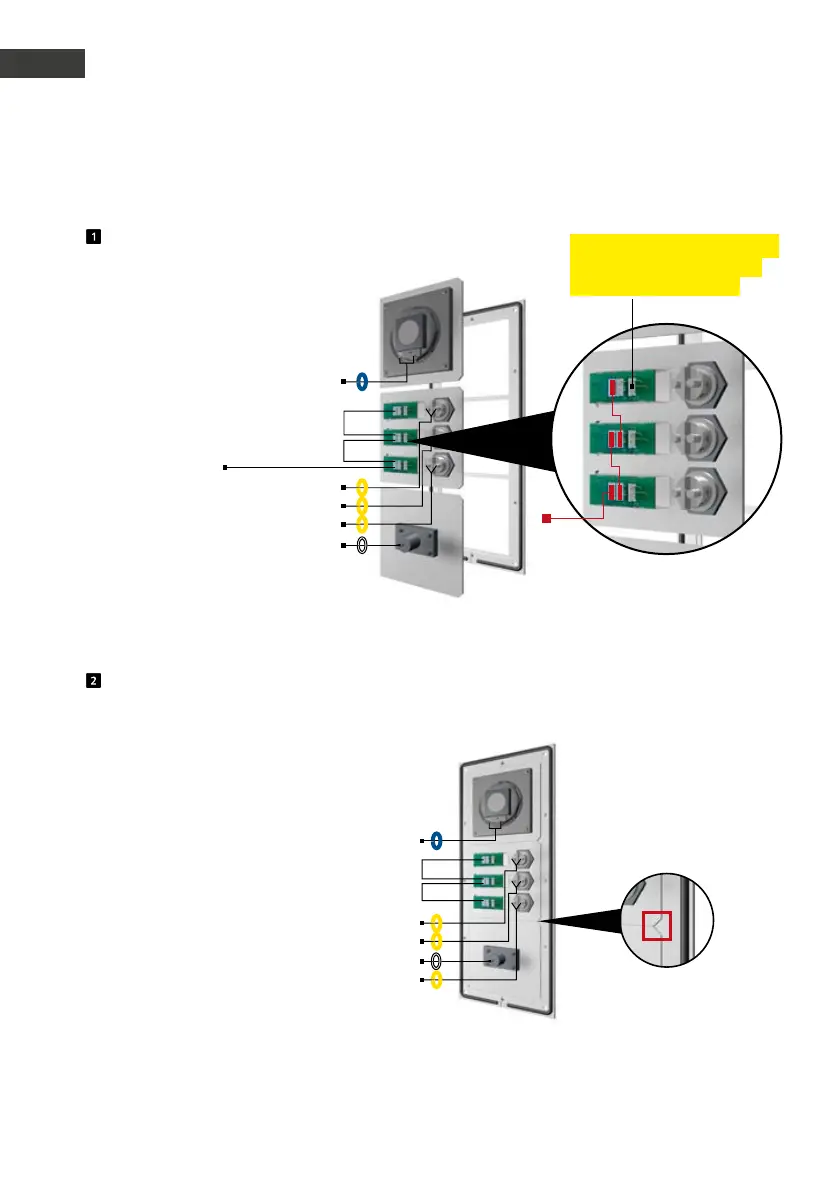

Funktionsmodule in Frontrahmen
Achten Sie beim Einlegen der Module bitte unbedingt auf den Verdrehschutz und achten Sie außer-
dem darauf, dass die Module mit einem hörbaren "Klick" einrasten.
Beleuchtung 12 V=
(Leitung kommend von der
Basiselektronik)
LP
RT
RT
RT
Mik
Brücken
12 V-Brücken zur Beleuchtung
der Beschriftungsfelder
Anschluss Tastenbeleuchtung
Behnke Taster (beleuchtete
Tasten optional möglich)
T
T
T
Funktionsmodule in Frontrahmen einlegen
Beleuch-
tung 12 V=
Legen Sie die Module rückseitig in den Rahmen ein.
2.2. Mechanische Montage Serie 20/30
